车间焊接工位多层移动工件托盘架

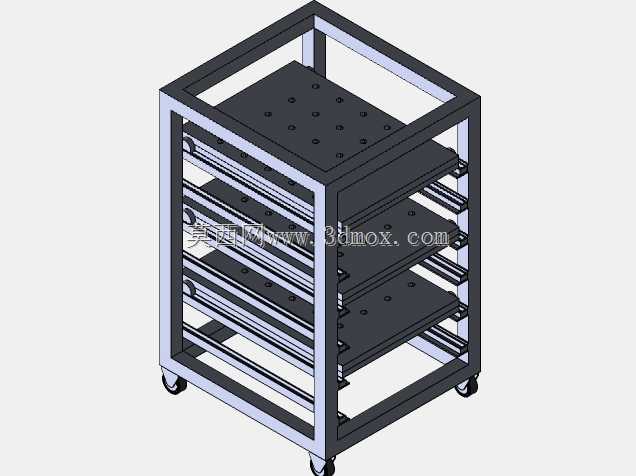

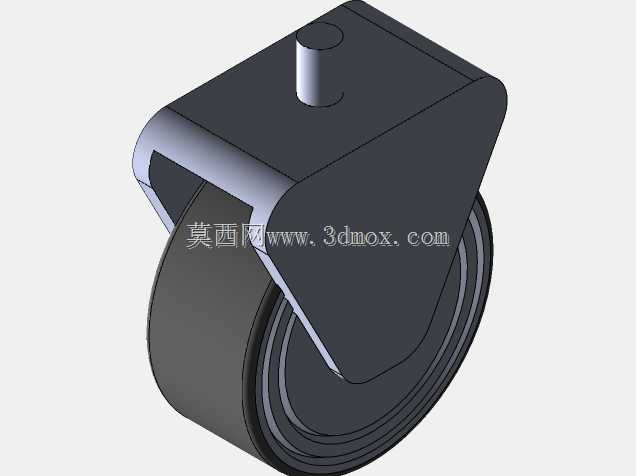

在焊接加工车间的日常流转环节里，待焊与焊后工件的临时存放、工位间转运一直是影响作业效率的细节痛点，这款带脚轮的多层托盘存放架，正是针对焊接工序的工件周转需求设计的工位辅助工装。整体框架采用工业铝型材搭配角件拼接成型，无需复杂焊接加工，框架的垂直度与层间距可根据实际托盘尺寸做灵活调整，底部配置的四个万向脚轮中两个带刹车结构，在工位间推送时转向灵活，停靠作业时踩下刹车即可保证架体稳定，不会因取放工件产生滑移。

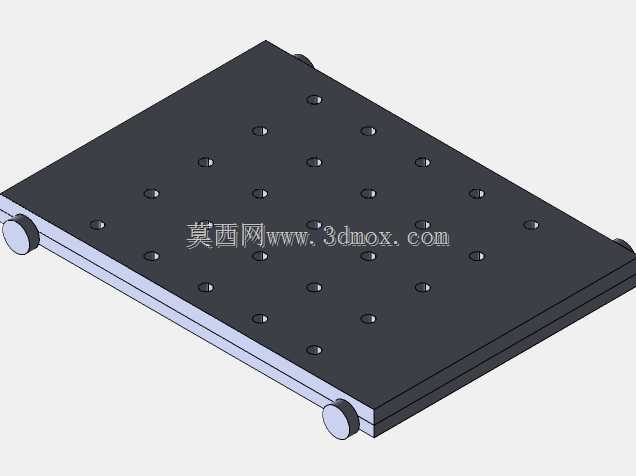

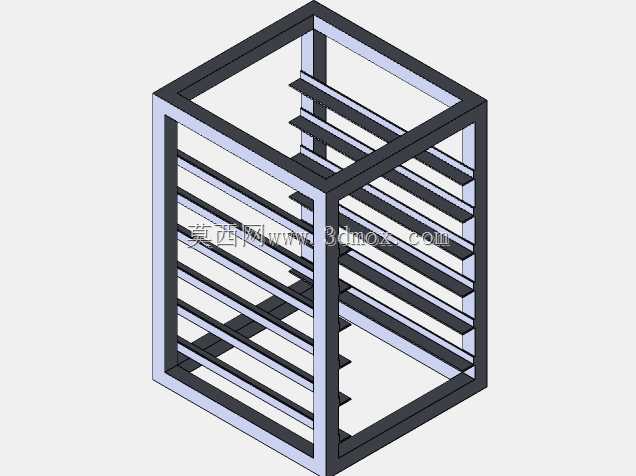

从结构设计逻辑来看，架体采用开放式框架布局，四个立面无封闭挡板，一方面能降低整体自重，减少推送时的阻力，另一方面作业人员可从架体前后左右四个方向取放托盘，适配不同工位的操作站位，无需刻意调整架体朝向。每层的托盘支撑采用双侧滑轨式结构，托盘可沿支撑导轨顺畅抽拉，取放上层或下层工件时无需探身进入架体内部，降低作业时的磕碰风险；托盘板面加工有阵列排布的定位孔，可根据工件外形加装定位销或者快速夹钳，避免托盘在抽拉或架体移动过程中工件出现滑移掉落。

设计时充分考虑了焊接工位的实际使用边界，架体整体宽度控制在700mm以内，可顺畅通过车间常见的800mm宽安全通道与设备检修门，整体高度控制在1200mm左右，最高层托盘的作业高度符合人体工程学要求，普通身高的作业人员无需借助登高梯即可完成最上层工件的取放，底层托盘离地高度预留100mm间隙，避免地面清扫时的积水、焊渣飞溅污染托盘底部，同时方便日常清洁架体下方的地面杂物。

每层托盘的额定承载按照焊接工位常见的钢制工件重量设计，单层层板可承载80kg以内的带工件托盘，四层结构可同时存放不同工序状态的工件，比如可分层放置待焊毛坯、焊接完成待自检工件、待转序工件，实现单架体的工序分类存放，减少车间内不同状态工件混放导致的错拿、漏加工问题。框架顶部预留的封闭框结构可加装标识牌卡槽，用于标注当前架体存放的工件型号、工序状态，适配多品种小批量的焊接生产模式，架体的铝型材表面做阳极氧化处理，可抵御焊接飞溅的烫损与车间日常的油污腐蚀，长期使用不会出现表层锈蚀掉漆的问题，日常维护仅需定期检查脚轮转动灵活性与滑轨连接螺栓的紧固状态即可，无需复杂的保养流程。
