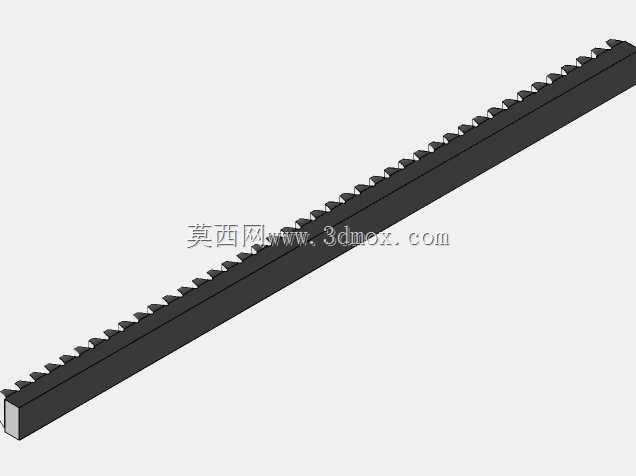

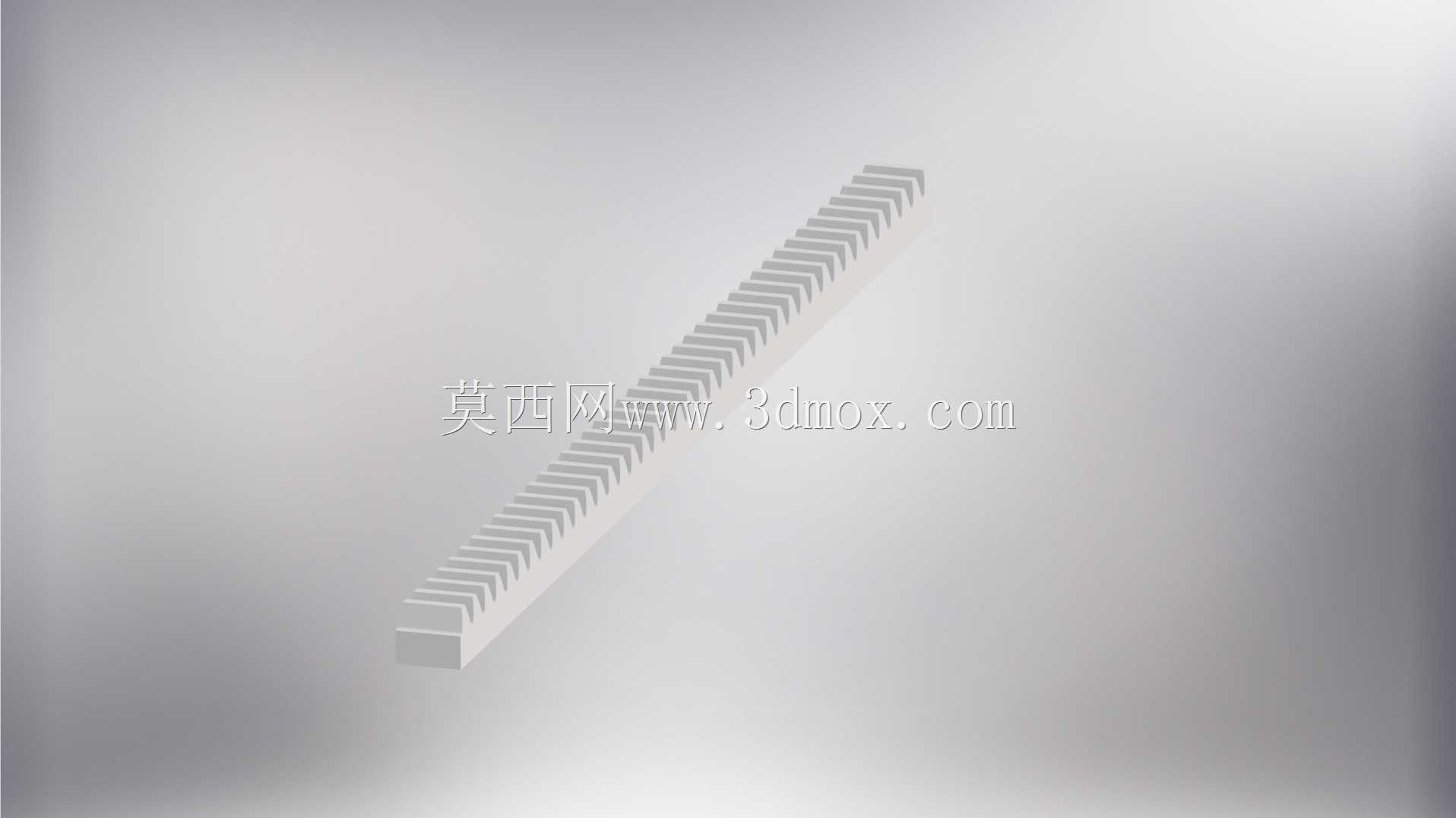

直齿传动齿条结构设计

在各类需要旋转运动与直线运动相互转换的机械结构中，齿条是应用极为广泛的基础传动部件，这套直齿齿条的建模过程完全贴合实际机加工的成型逻辑，没有做脱离生产实际的夸张结构设计。从实际应用场景来看，这类齿条常搭配同模数的直齿圆柱齿轮使用，在数控机床的进给轴传动、自动化生产线的工位平移机构、升降设备的垂直导向传动、物流分拣线的小车行走驱动结构中都能见到这类零件的身影，相比丝杠传动、同步带传动，齿轮齿条组合的传动行程不受零件自身长度限制，多段拼接即可实现数十米甚至上百米的长距离传动，且整体刚性更强，能承受更大的传动负载，在重载长行程的传动场景中具备不可替代的优势。

设计这套齿条结构时，首先确定的是齿形的基准参数，齿廓采用标准渐开线齿形，保证和配对齿轮啮合时的接触面积均匀，避免出现局部应力集中导致的齿面过早磨损，齿距的公差控制按照中等精度传动的要求设定，既不会因为过高的精度要求提升不必要的加工成本，也能满足常规工业设备的传动精度需求。齿条的基体部分采用矩形截面设计，背部为平整的安装基准面，安装时可以直接贴合设备的安装基面，通过侧面的定位台阶保证安装的直线度，不需要额外做复杂的找正工序，能大幅降低现场装配的工作量。

从安装边界来看，齿条的安装孔位按照等间距排布，孔距匹配通用的型材安装尺寸，两端设计有定位止口，多段齿条拼接时可以通过止口快速对齐齿距，避免拼接处出现齿距误差导致的传动卡顿、冲击问题。齿部的有效啮合长度覆盖齿条的主体工作段，两端预留有足够的空程距离，防止齿轮运行到齿条端部时出现脱啮风险。齿根部分做了标准的圆角过渡，避免热处理和传动受力时出现应力集中导致的断齿问题，齿顶的倒角设计既可以去除加工毛刺，也能在啮合时引导齿轮顺利入啮，减少啮合瞬间的冲击噪音。

实际选型使用时，需要注意齿条的模数和配对齿轮完全一致，安装时保证齿轮和齿条的啮合间隙在合理范围内，间隙过大会导致传动反向死区过大，影响传动精度，间隙过小则会加剧齿面磨损，降低零件使用寿命。这套齿条的结构没有多余的冗余设计，所有结构特征都服务于实际传动和安装需求，建模时的特征顺序完全匹配铣削、滚齿、钻孔、倒角的实际加工工序，导入CAM软件后可以直接生成加工刀路，不需要做额外的模型修补工作，对于做传动结构设计的工程师来说，可以直接调用到对应的设备装配体中，根据实际行程长度调整阵列参数即可快速生成对应规格的齿条模型，能有效缩短结构设计阶段的重复建模时间。
