单级齿轮减速箱传动结构三维设计

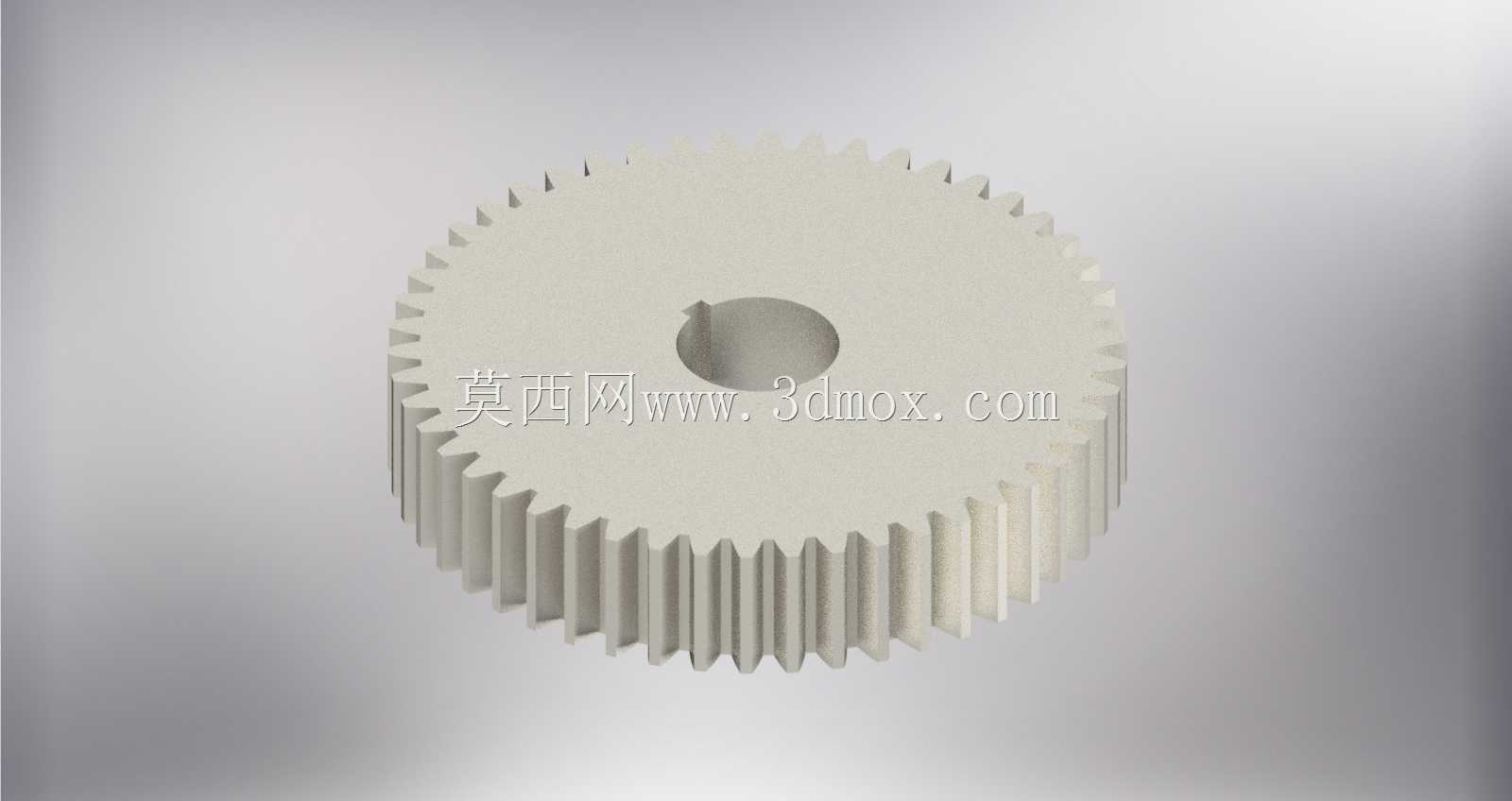

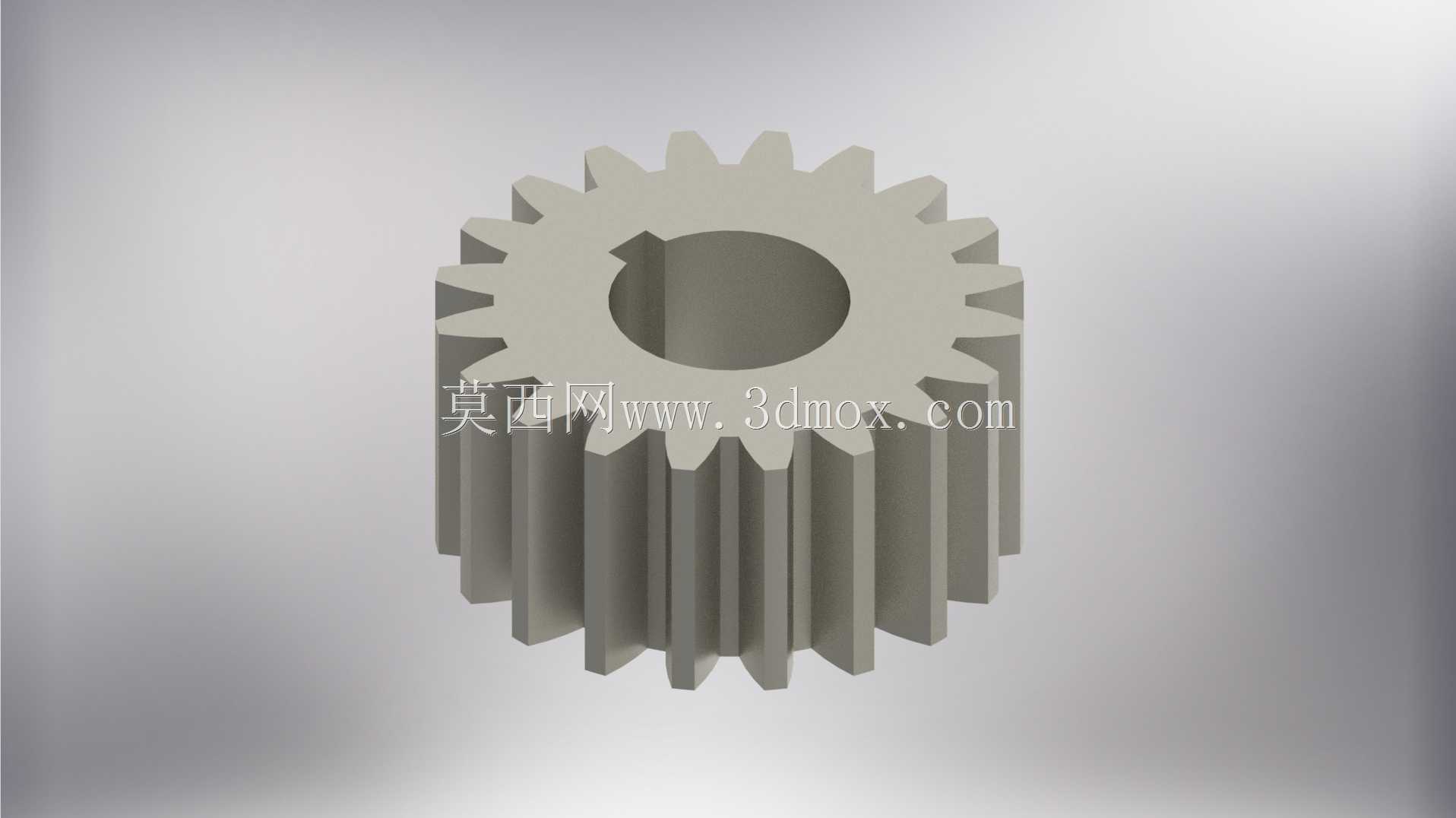

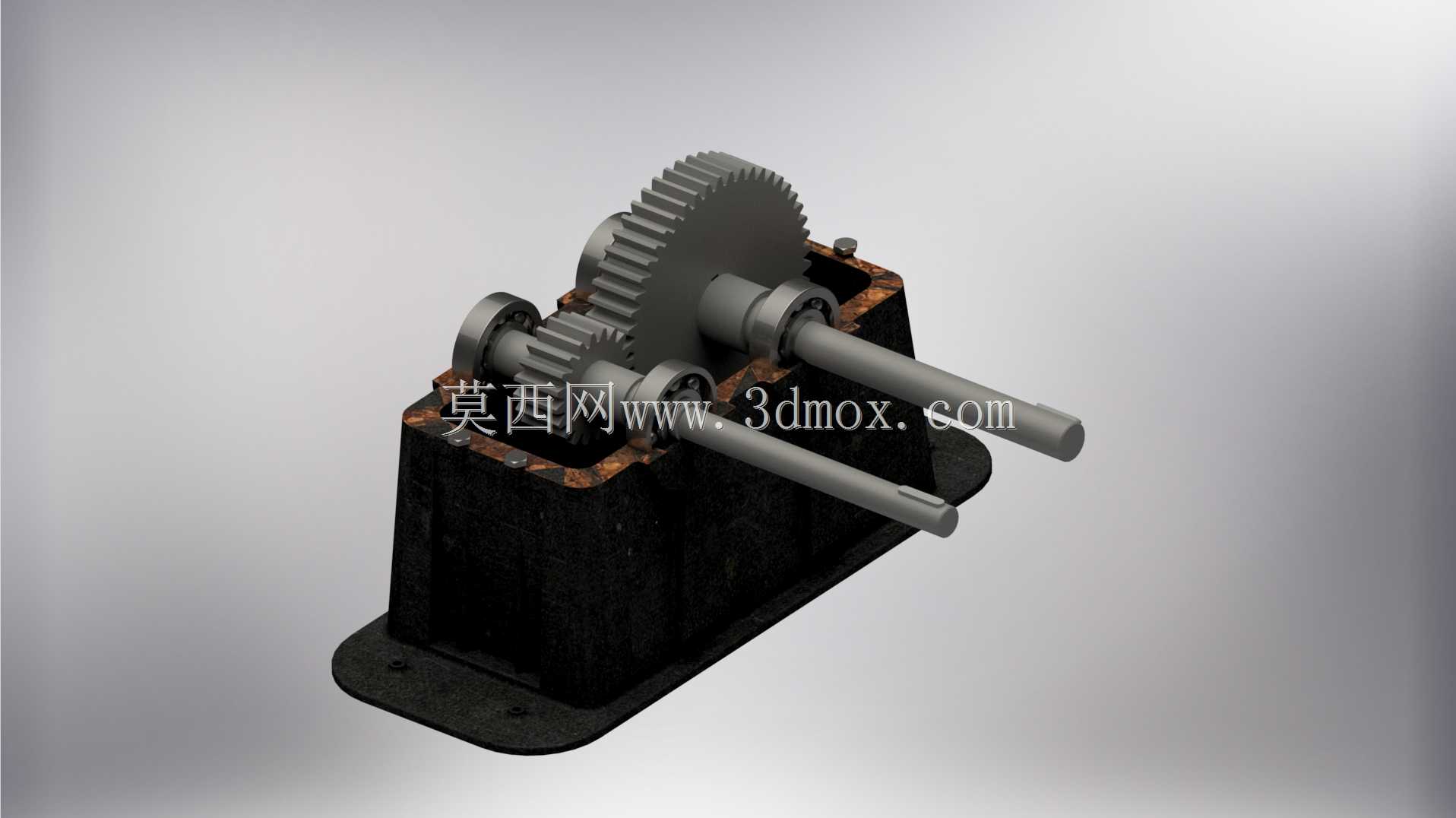

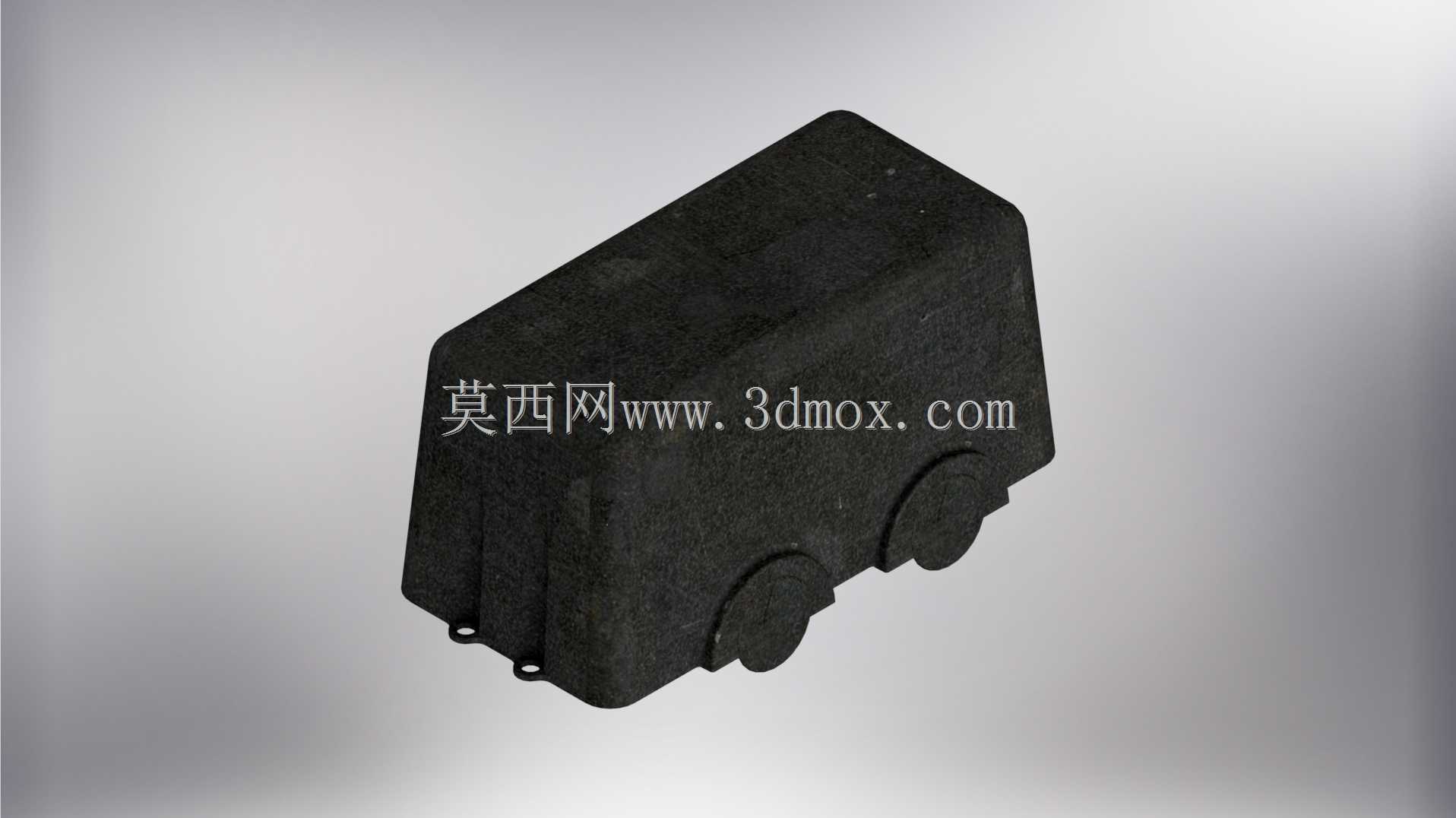

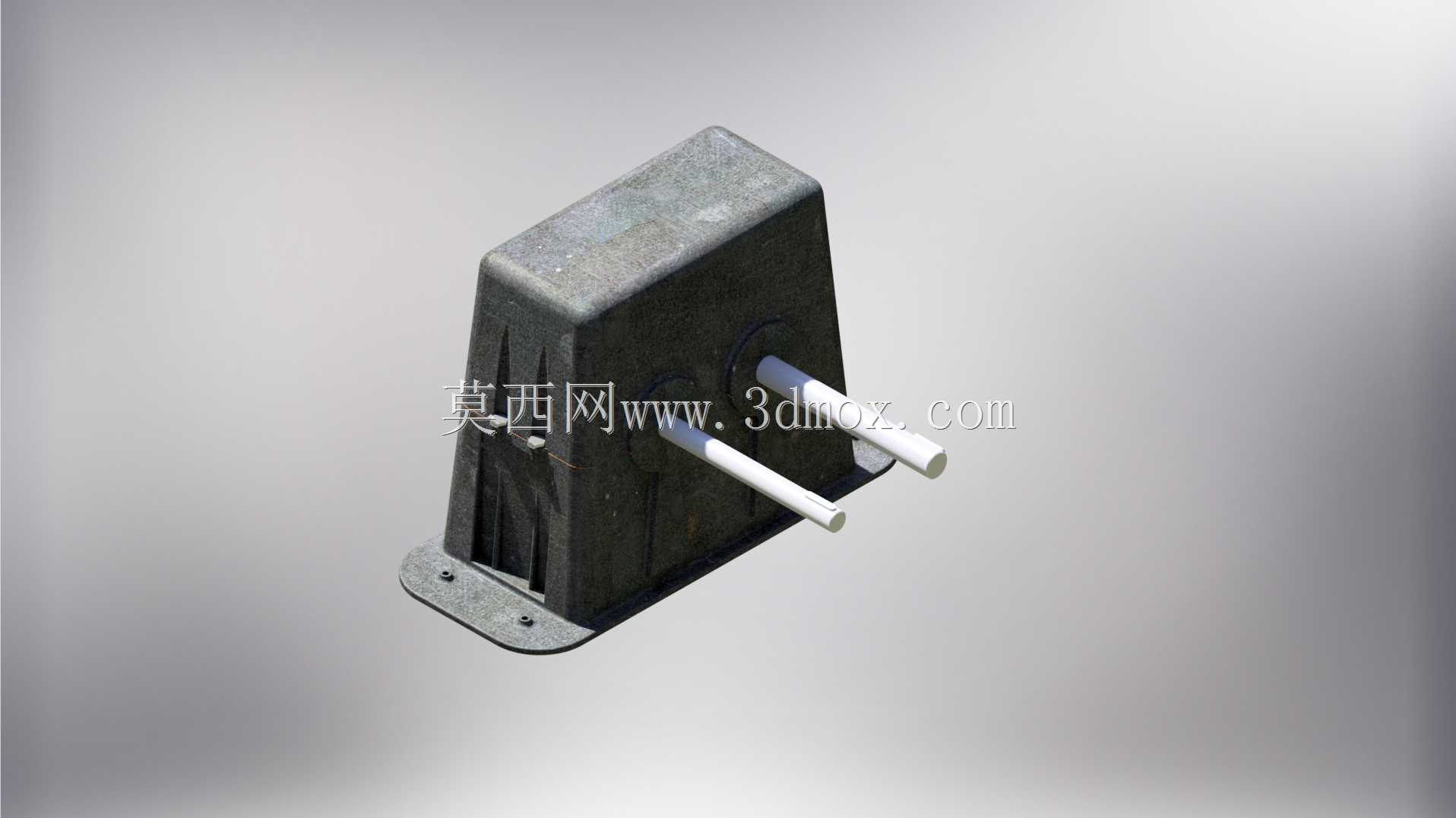

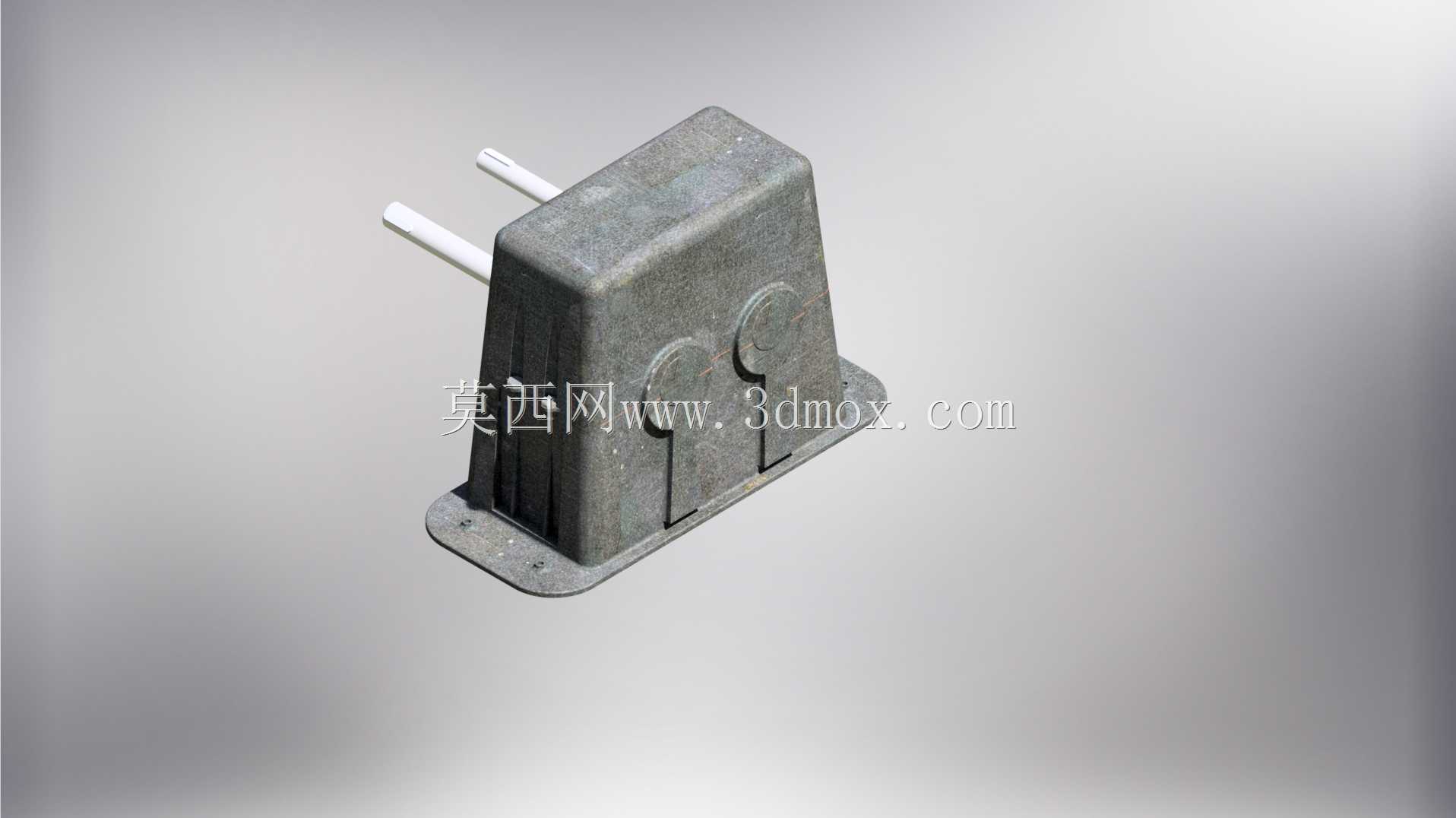

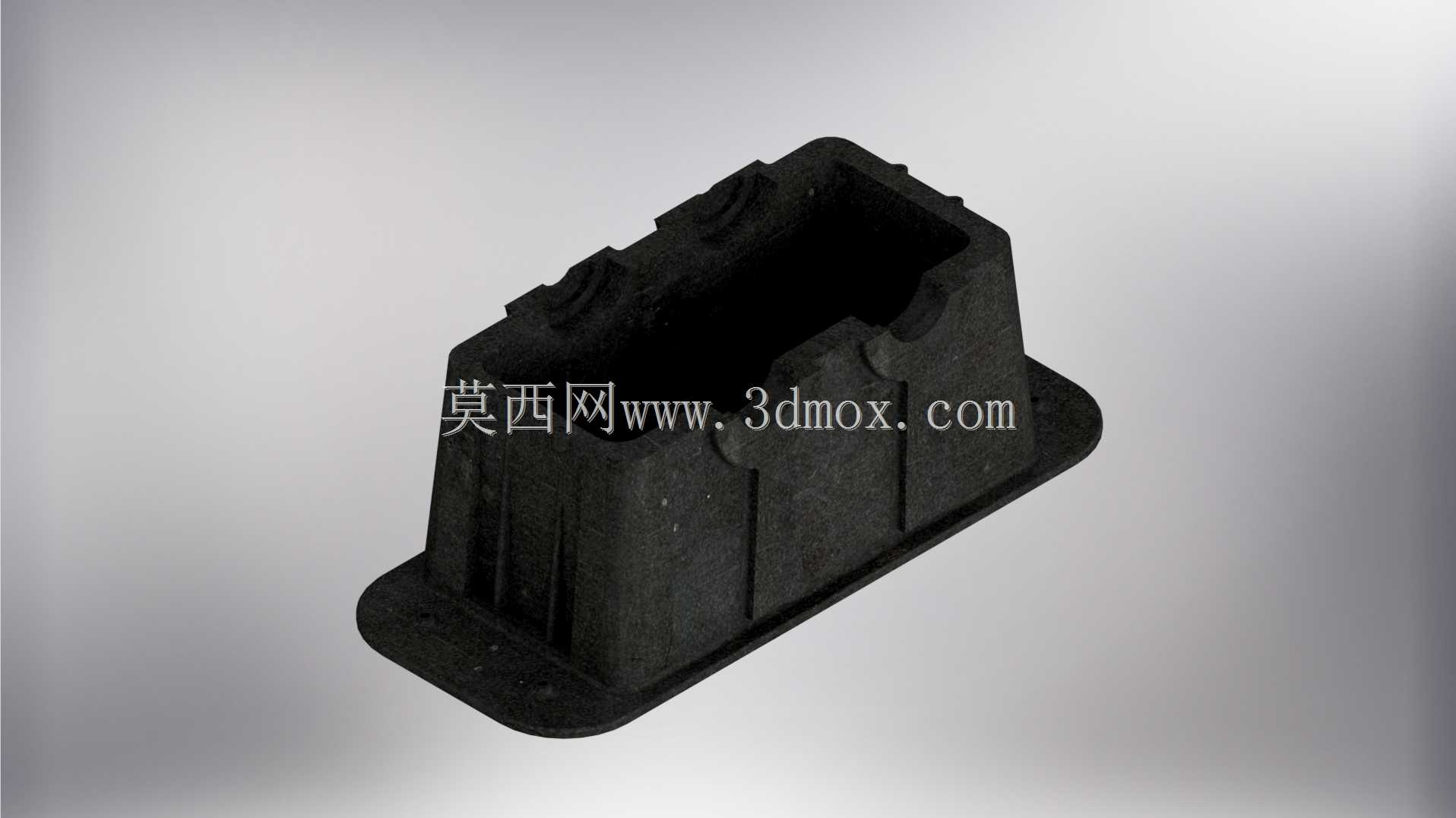

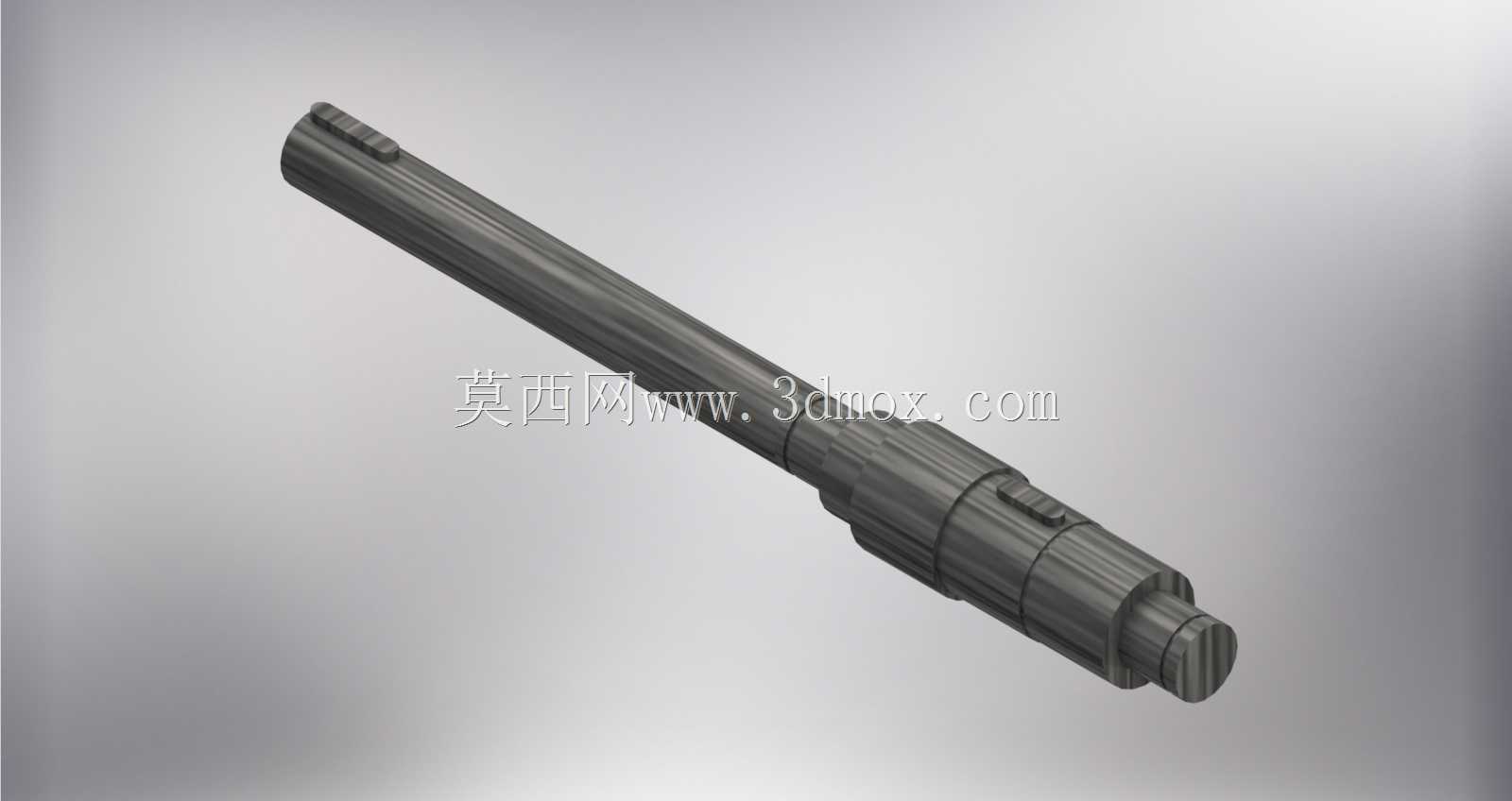

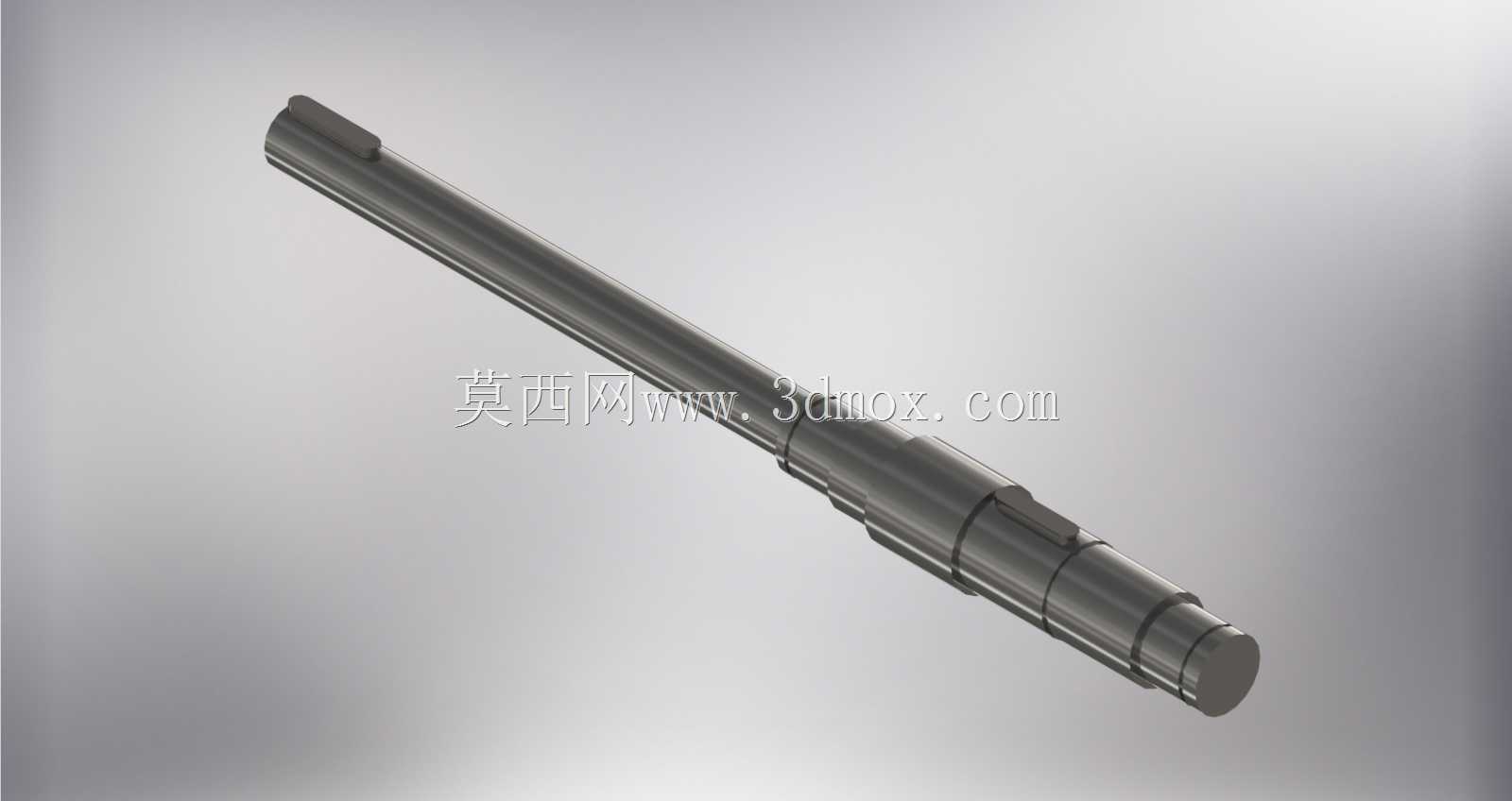

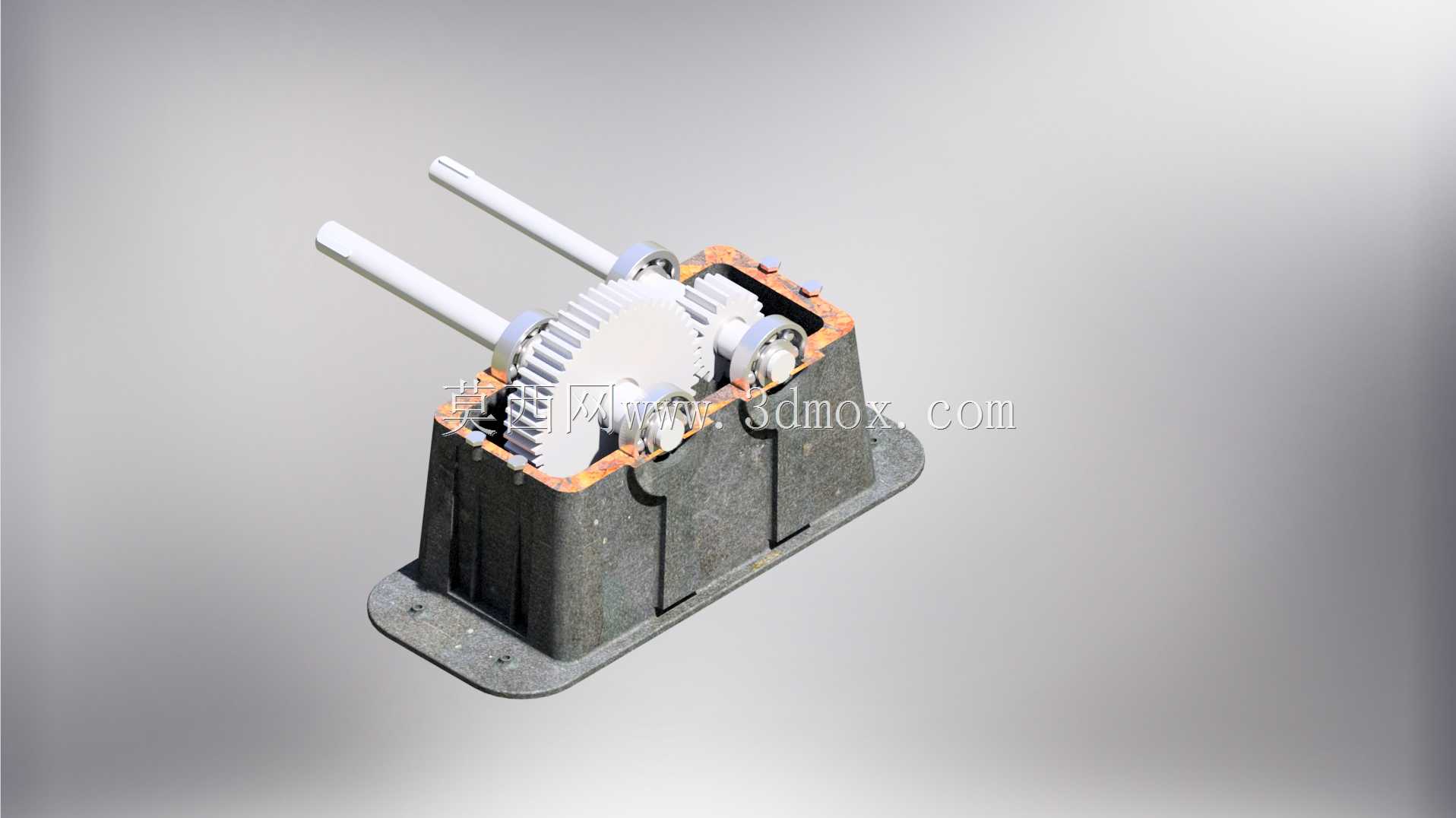

　　在小型自动化输送线、桌面级实验设备、轻型物料分拣机构这类对安装空间有严格限制的传动场景中，这类单级齿轮减速箱的应用占比并不低，它不需要承担大扭矩重载传动任务，核心作用是匹配高转速小功率动力源的输出特性，把原动机的高转速降到执行端需要的工作转速，同时放大输出扭矩，让执行机构能获得足够的驱动力完成预设动作。从结构设计逻辑来看，这个减速箱采用了封闭式铸铁壳体结构，壳体底部带一体化成型的安装法兰，法兰上预留了两个固定安装孔，安装时可以直接通过螺栓把箱体固定在设备的安装基准面上，不需要额外设计转接支架，能有效压缩传动单元的整体占用空间。壳体外侧做了竖向的加强筋结构，这些加强筋不是装饰性结构，一方面可以提升壳体的结构刚性，避免齿轮啮合过程中产生的振动导致壳体变形，影响齿轮的啮合精度，另一方面也能增加壳体的散热面积，齿轮啮合、轴承转动产生的热量可以通过壳体和加强筋快速散发到空气中，避免箱体内温度过高导致润滑脂性能下降，缩短传动部件的使用寿命。输入轴和输出轴采用平行轴布置，两根轴都从箱体同侧伸出，这种轴伸布局是针对特定安装场景设计的，当设备的动力源和执行机构处于同一侧安装位时，这种布局可以省去额外的传动换向结构，简化整体传动链的设计。轴伸端的直径经过匹配计算，和常规的微型电机输出轴、同步带轮、链轮的安装孔径适配，设计选型时不需要额外做轴径转接处理，能减少传动环节的连接零件数量，降低装配复杂度。箱体内部的齿轮采用直齿圆柱齿轮传动，

　　单级传动的减速比设定覆盖了小型设备常用的转速区间，直齿齿轮的加工难度低，装配时不需要调整轴向啮合位置，对装配精度的容忍度更高，后期维护更换零件也更方便。齿轮的参数设计经过啮合校验，齿面接触强度和齿根弯曲强度都能满足额定负载下的长期运行要求，正常润滑条件下不会出现过早的齿面磨损、断齿问题。设计这个三维模型的时候，首先确定的是安装边界尺寸，先根据目标应用场景的预留安装空间，反推箱体的最大外形轮廓，把安装法兰的尺寸、固定孔的孔距先确定下来，再根据需要传递的额定扭矩、目标减速比计算齿轮的模数、齿数、齿宽参数，之后再布置轴和轴承的位置，确保轴的支撑跨距合理，避免轴受载后挠曲变形过大导致齿轮偏载。壳体的壁厚按照铸造工艺要求设计，

　　保证铸件成型时不会出现缩孔、浇不足的缺陷，同时兼顾壳体的轻量化要求，不会因为壁厚过大导致整体重量超标。箱体内腔预留了足够的润滑脂存储空间，不需要额外设计复杂的润滑油路，采用脂润滑的方式就能满足长期运行的润滑需求，适合那些不方便定期维护换油的安装场景。轴和箱体的配合部位预留了密封件的安装槽，可以安装毡圈油封或者骨架油封，避免箱体内的润滑脂泄漏，同时阻挡外界的灰尘、碎屑进入箱体内部，破坏齿轮和轴承的配合面。从实际使用的角度看，这类减速箱的输入转速适配范围广，可以和微型直流电机、小型步进电机直接配套使用，输出端可以连接同步带轮、链轮、联轴器等不同的传动零件，适配不同的执行机构需求。安装时需要保证箱体的安装基准面和动力源、

　　执行机构的安装面处于同一平面，避免轴系出现不对中问题，导致运行过程中产生额外的径向力，加速轴承和齿轮的磨损。建模过程中所有配合面的尺寸公差、形位公差都按照机械设计标准做了预留，比如安装法兰的平面度、轴伸的同轴度、轴承安装孔的圆柱度，这些公差要求都在模型的结构细节里有所体现，结构工程师拿到模型后可以直接根据自身的设备需求做微调，不需要从零开始做结构设计，能大幅缩短传动单元的设计周期。另外，这个模型附带的二维图纸里包含了所有零件的加工尺寸、公差要求、装配要求，生产加工时可以直接参考图纸做工艺编制，不需要再重新测绘三维模型转绘图纸，能减少设计到生产的衔接环节出错的概率。在轻型自动化设备的设计中，这类结构紧凑、安装方便的减速箱往往能解决很多空间受限场景的传动难题，不需要选用体积更大的标准工业减速机，既能控制设备的整体成本，也能让设备的结构布局更紧凑合理。
