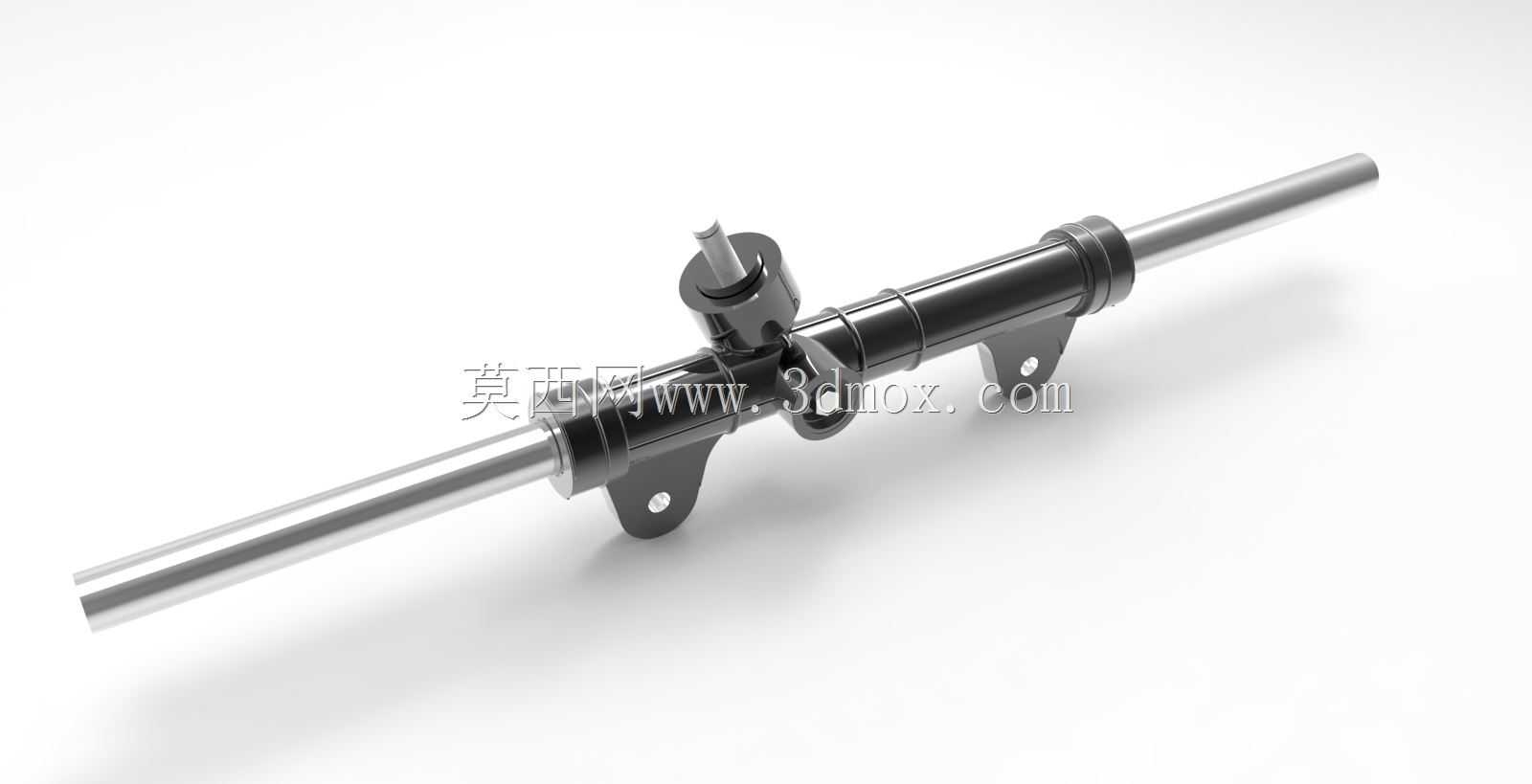

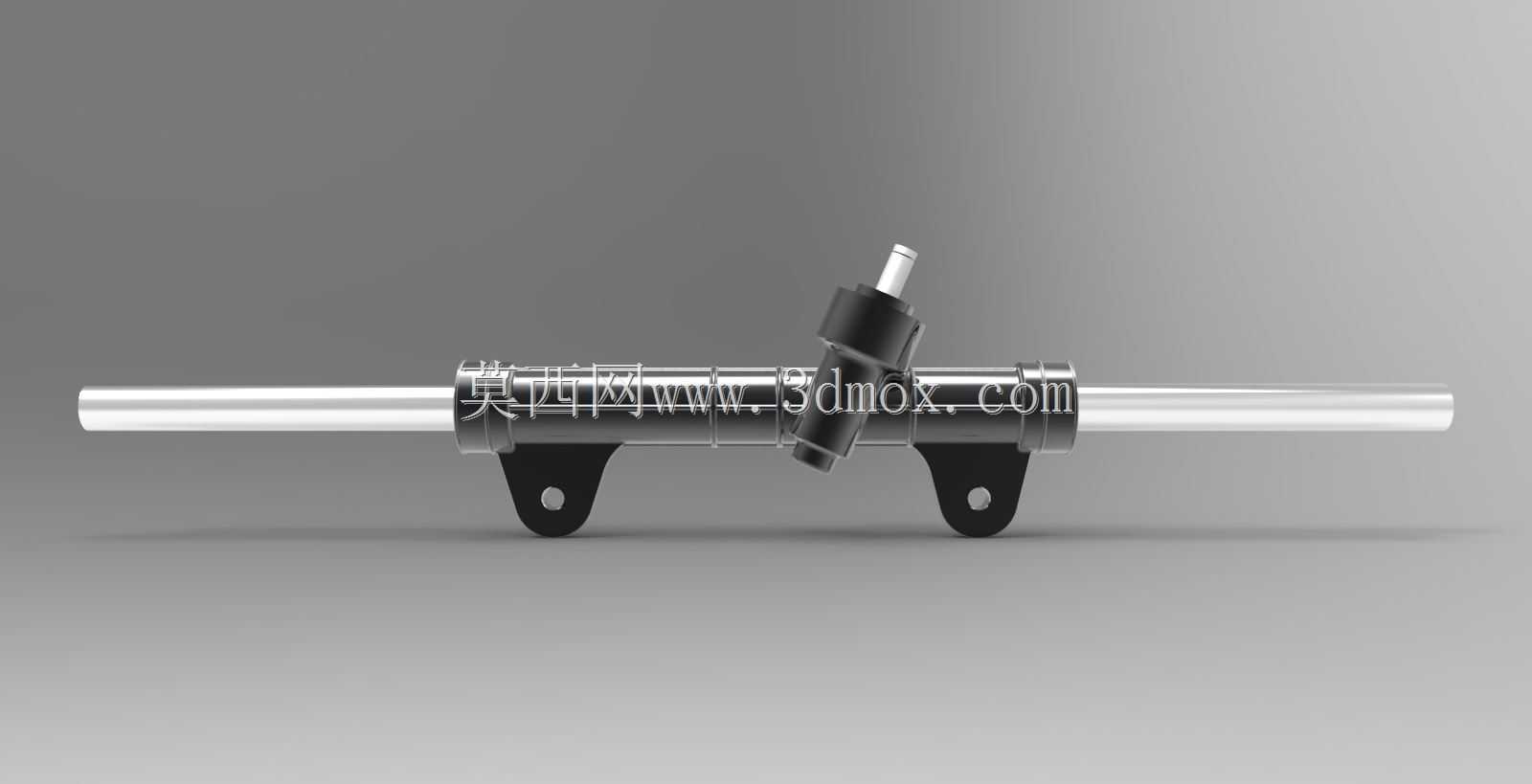

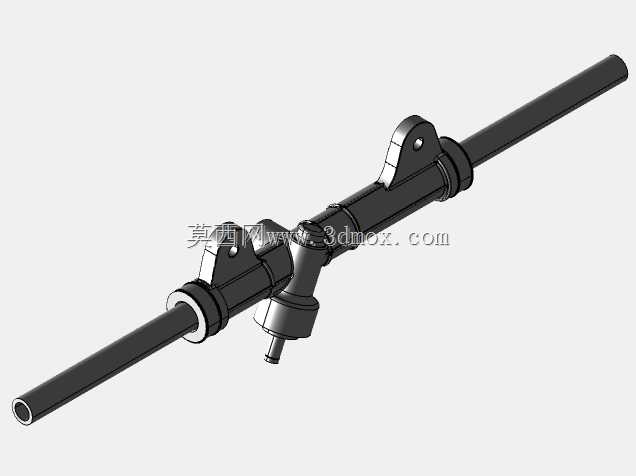

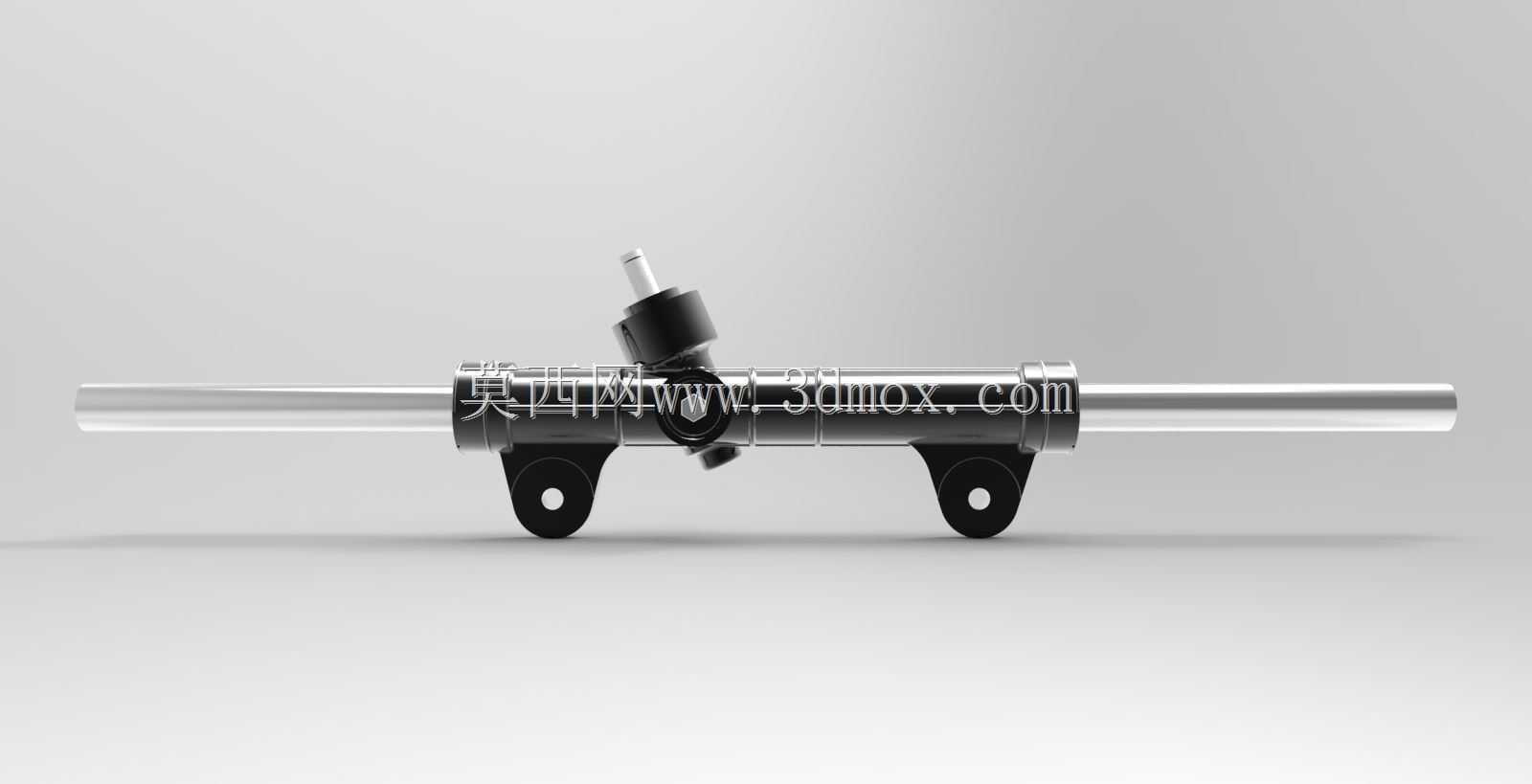

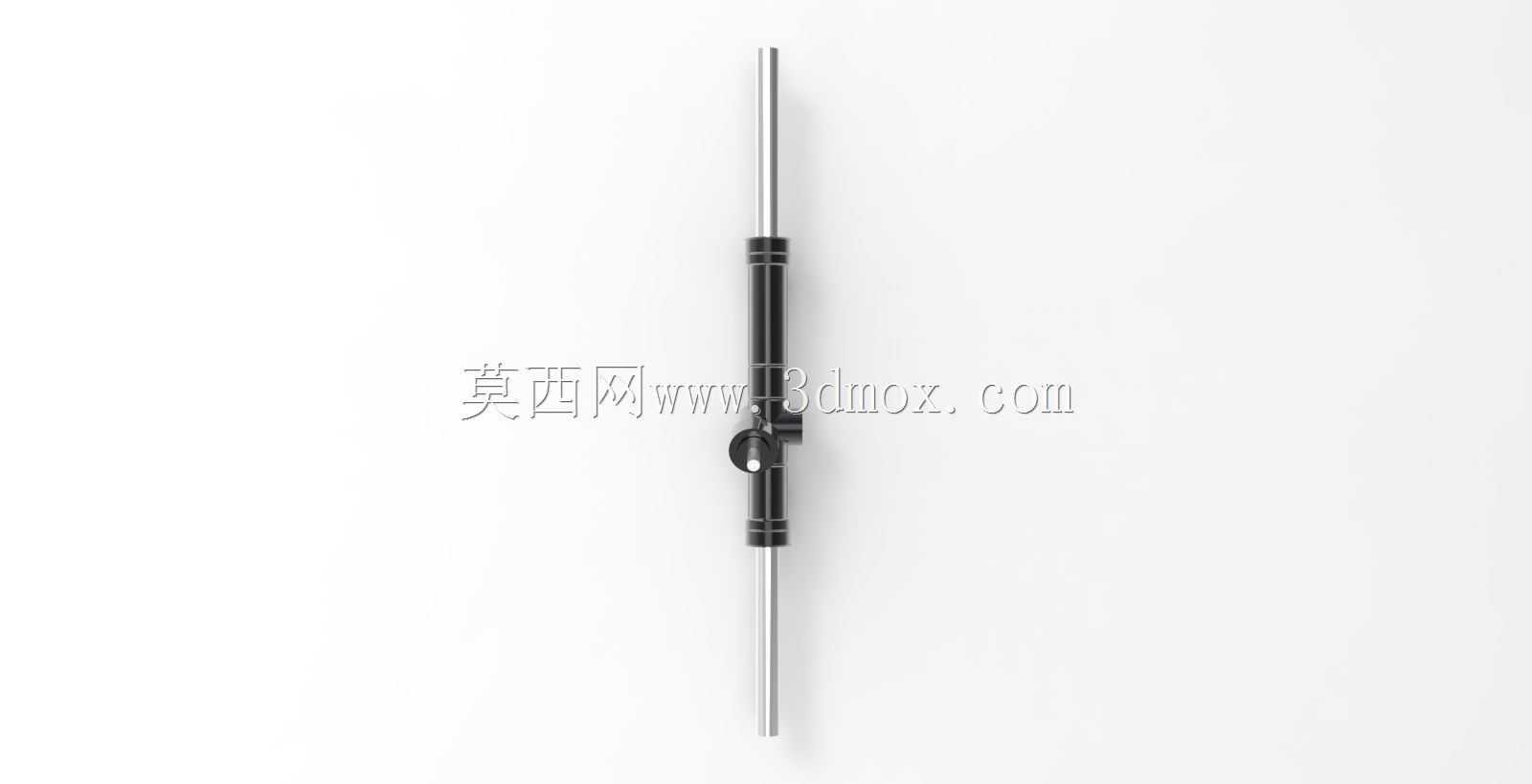

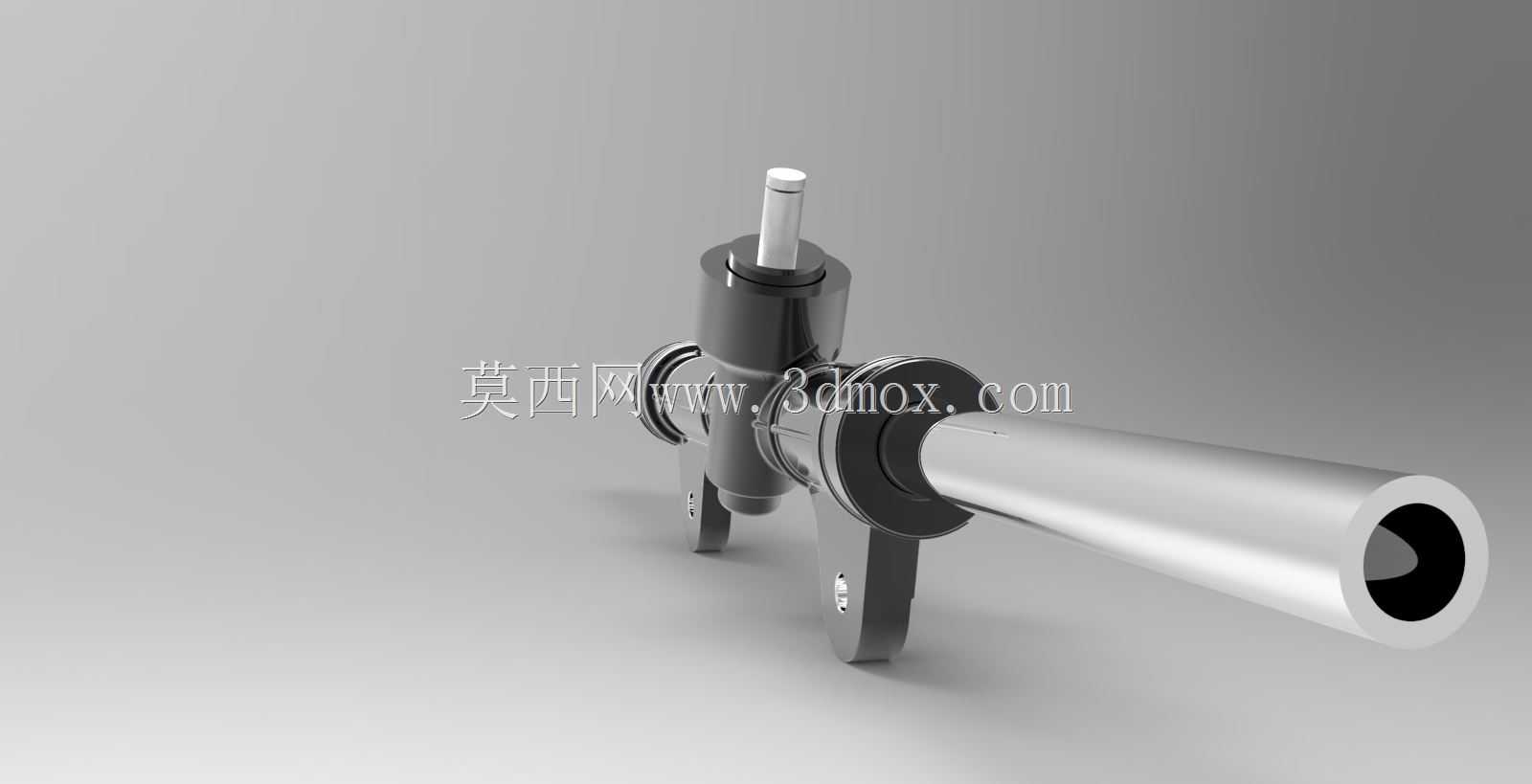

汽车转向系统塔塔纳米齿条小齿轮结构

这套齿条小齿轮结构是微型乘用车转向系统的核心执行部件，日常在整车底盘前舱区域承担转向力矩转换与传递的作用，驾驶员转动方向盘的力矩经转向柱传递到小齿轮轴端后，通过齿轮与齿条的啮合，将旋转运动转化为齿条的轴向直线运动，最终带动横拉杆拉动转向节实现车轮偏转，完成车辆转向动作。从结构设计逻辑来看，小齿轮采用斜齿啮合设计，相比直齿啮合具备更高的重合度，传动过程中啮合冲击更小，转向手感更顺滑，同时能承受更大的瞬时冲击载荷，适配微型车在铺装路面、非铺装乡村路面行驶时的路面对前轮的反向冲击。齿条主体采用高精度冷拉圆钢加工，啮合齿段经过高频淬火处理，表面硬度达到HRC55-60，芯部保持足够韧性，既保证啮合面的耐磨性能，又能承受转向时的交变弯曲载荷，避免长期使用后出现齿条弯曲变形导致的转向虚位增大问题。安装结构上，整套组件通过两个冲压成型的安装支架固定在转向器壳体上，支架上的安装孔预留了0.5mm的调整间隙，装配时可通过调整垫片调整齿轮齿条的啮合间隙，既避免间隙过大导致的转向旷量，也防止间隙过小造成的转向卡滞、磨损加剧问题。两端的光轴段作为齿条的运动导向面，与壳体内部的衬套配合，衬套采用聚四氟乙烯填充改性材料，具备自润滑特性，无需额外加注润滑脂即可保证齿条往复运动的顺畅性，同时能隔绝路面传递的微小振动，提升转向手感的细腻度。小齿轮轴端采用双轴承支撑结构，靠近啮合齿端的轴承承受径向载荷，轴端的轴承同时承受径向与轴向载荷，保证小齿轮转动时的同轴度，避免齿轮偏磨导致的转向异响问题。在实际选型匹配中，这套结构的齿条有效行程适配微型车的前轮最大转角，左右转向行程差控制在1mm以内，保证车辆左右转向半径一致，避免出现转向过度或不足的问题。齿轮齿条的传动比设定为18:1，兼顾转向灵敏度与转向轻便性，在低速挪车时不需要过大的转向力矩，高速行驶时转向不会过于灵敏导致车辆发飘。整套结构的外形尺寸紧凑，总长度适配微型车的前舱布置空间，安装支架的孔位与同级别车型的转向器安装点通用，可直接替换同规格的转向器核心部件，也可作为低速电动四轮车、场地观光车的转向系统核心部件使用，适配不同车型的转向力矩需求。建模过程中严格还原了齿形参数、安装孔位的位置度、各部件的配合公差，啮合齿面的接触斑点按照实际装配要求设定，齿侧间隙控制在0.05-0.12mm区间，完全符合量产部件的装配精度要求，可直接用于结构验证、装配干涉检查以及转向运动仿真分析。
