船舶用尾流板安装固定支架结构

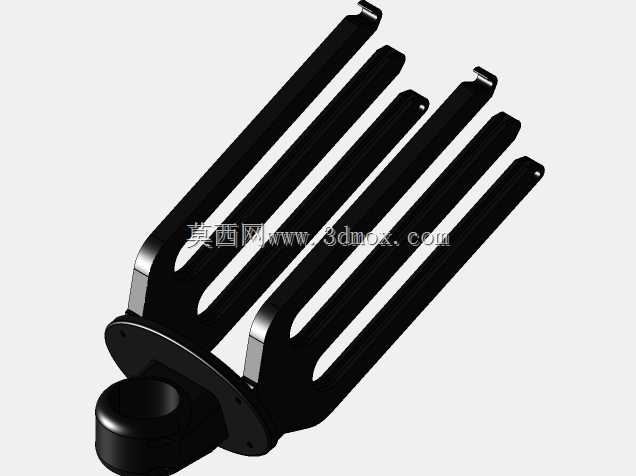

这款支架是专为小型船舶设计的尾流板承载构件，主要适配舷外机配套的尾流板安装需求，在高速航行的运动艇、钓鱼艇上应用较多，日常航行中用来固定驾驶时使用的尾流板，避免尾流板在船体颠簸、高速转向时出现移位、磕碰船体的问题，同时也能减少尾流板随水流晃动带来的航行阻力。从结构设计来看，整体采用带底座的多叉臂式构型，底部的圆形安装座预留了均匀分布的安装孔位，可直接通过螺栓固定在船尾舷侧的预设安装平面上，安装座中心的轴孔结构可适配不同角度的安装调整需求，能根据不同船型的尾板倾角调整支架的伸出角度，保证尾流板放置后与船体流线保持匹配，不会额外增加航行风阻与水阻。多根平行排布的叉臂是主要的承载结构，叉臂之间预留了均匀的镂空间隙，一方面可以减轻支架自身重量，降低船尾的负重，另一方面航行时溅起的水花可以从间隙中快速流过，减少水流对支架的直接冲击，降低支架受到的水动力载荷。叉臂末端的卡扣结构做了圆弧过渡处理，既可以对放置在叉臂上的尾流板起到端部限位作用，避免尾流板在船体起伏时从支架上滑落，又不会因为尖锐边角划伤尾流板的表面涂层。设计过程中充分考虑了船用场景的使用需求，叉臂的长度经过匹配测算，刚好适配常规尺寸尾流板的放置宽度，安装座的厚度做了加强处理，能够承受尾流板放置后的静载荷，以及船舶高速航行时的振动载荷，避免长期使用后出现底座断裂、叉臂变形的问题。支架整体的安装边界清晰，不需要对船体原有结构做额外改造，只要船尾预留有对应尺寸的平整安装面，就可以通过标准紧固件完成固定，安装后叉臂的伸出方向与船体纵向保持平行，不会影响舷外机的正常转向操作，也不会遮挡船尾的航行信号灯。在实际使用中，这款支架除了承载尾流板之外，也可临时放置船用划桨、救生杆等长条形船用配件，叉臂的镂空结构也方便日常使用后冲洗附着的水渍与盐渍，减少海洋环境对构件的腐蚀影响，结构上没有复杂的活动部件，日常不需要额外的维护保养，长期在高湿高盐的船用环境下也能保持稳定的结构强度。
