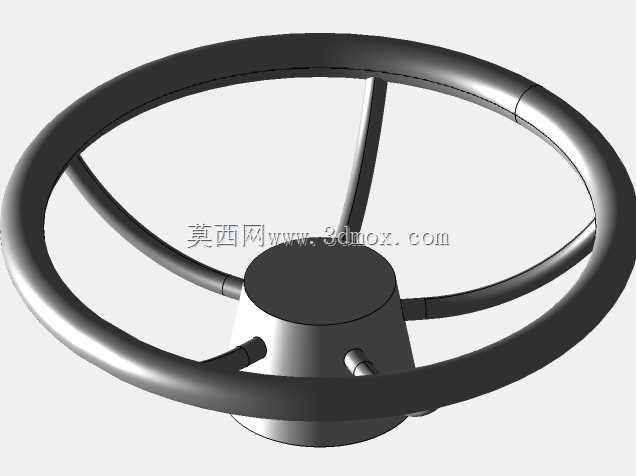

小型船舶操控用三辐式船用舵轮结构

这款舵轮主要适配内河小型作业船、休闲垂钓艇这类排水量不大的船舶，安装在驾驶舱操控台的转向轴输出端，是船员直接操控航向的核心人机交互部件，日常航行中船员通过转动舵轮输出转向力矩，经舵机系统传递后带动舵叶偏转，调整船舶航行方向，在靠离泊、狭窄航道避让等场景下，舵轮的握持手感与转动阻尼直接影响操控精准度。设计之初优先考虑小型船舶的安装空间限制，整体采用三辐条对称布局，轮圈截面做了圆弧过渡处理，握持时贴合手掌轮廓，长时间操舵不易产生硌手的疲劳感，中心轮毂部分做了锥形收窄设计，既可以避让下方转向轴的连接法兰，也能减少驾驶台前方的视线遮挡，轮圈与辐条的连接处做了圆弧过渡强化，避免应力集中导致的结构断裂，适配小型船舶常见的1:12到1:18转向比舵机，转动全程无卡滞死角。建模阶段先确定中心轮毂的安装基准面，根据适配的转向轴直径确定轮毂内孔尺寸，预留标准平键槽的安装位置，再以轮毂中心为基准绘制轮圈的环形草图，确定轮圈的中心回转直径，三个辐条沿轮毂周向120度均匀分布，分别绘制单根辐条的引导线后做扫掠特征，将辐条两端分别与轮毂、轮圈做布尔合并，连接处添加R5到R8的过渡圆角，消除尖锐棱边的同时提升结构强度。轮圈部分采用等截面圆环扫掠生成，表面做哑光质感的外观处理，避免航行时阳光反射晃眼影响驾驶视线，轮毂侧面预留的两个小凸台是用于安装转向角度标识牌的定位柱，安装时直接卡入标识牌的预制孔即可，不需要额外打胶固定。建模完成后需要做干涉检查，确认舵轮全角度转动时不会和驾驶台台面、周边的仪表操控按钮产生碰撞，安装边界上轮毂下端面距离驾驶台安装面的预留高度要满足锁紧螺母的安装空间，轮圈最下端距离台面的间隙不小于30mm，避免转动时蹭到台面上放置的航行记录簿、对讲机等物品。实际使用中这类舵轮不需要额外做表面防腐的特殊处理，常规的喷塑层就能适应内河水面的潮湿使用环境，辐条的粗细经过受力校核，在船员施加最大操舵力矩时不会产生明显的形变，保证转向动作的直接传递，不会因为结构形变产生转向虚位。
