户外壁挂式斜顶金属管线支架结构

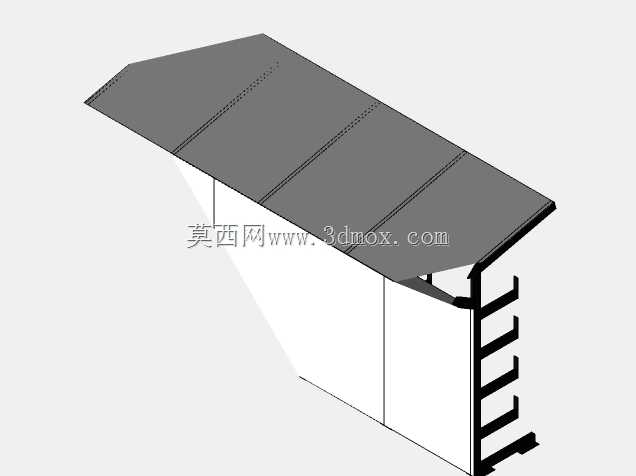

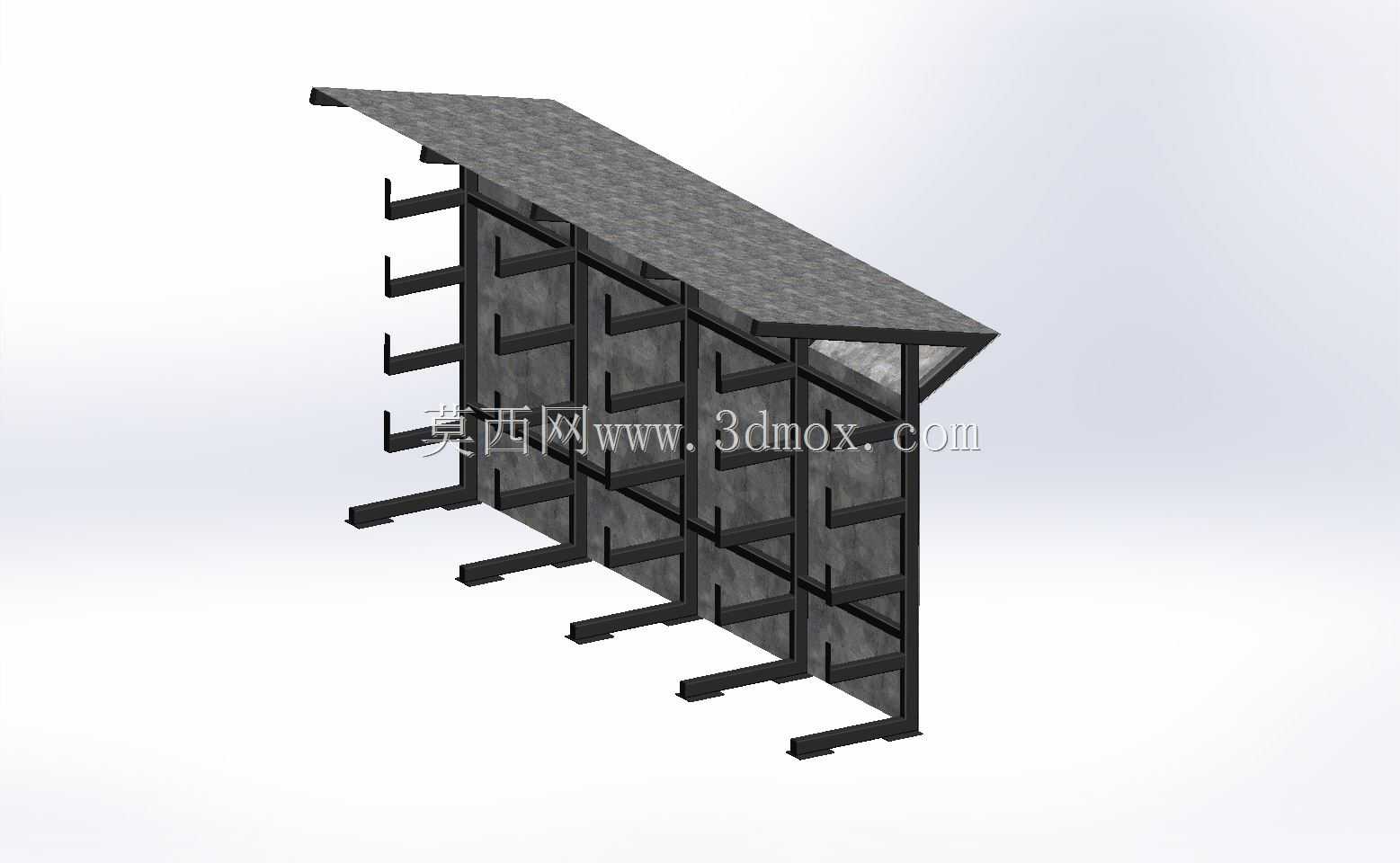

这款壁挂式金属支架主要面向户外管线排布场景设计，常见于厂区外墙、建筑外立面的管线集中敷设区域，用来承托多组并行排布的工业管线，替代传统零散的管卡固定方式，让管线排布更规整，同时减少外墙固定点位的钻孔数量，降低对建筑外立面结构的破坏。从结构设计来看，整体采用壁挂侧装形式，底部带有多组向外延伸的承托支脚，每一组支脚对应一层管线的放置位，竖向通过等距排布的横向连接杆件形成多层承托框架，相邻竖向立柱之间通过斜向加强筋提升整体抗扭刚度，避免单侧承重时出现框架变形。顶部的斜向遮挡板采用单坡倾斜设计，倾斜角度适配常规户外降雨的排水需求，能够直接遮挡下方承托的管线，减少雨水直淋造成的管线外层腐蚀，同时斜板边缘向外探出一定距离，避免雨水顺着支架立柱流到管线固定位置。安装边界方面，支架整体靠背面为完全贴合墙面的平直安装面，预留的安装孔位沿竖向立柱等距分布，适配常规外墙膨胀螺栓的安装间距，安装时不需要额外做墙面找平处理，只要保证竖向立柱垂直即可完成固定。支架向外延伸的承托宽度根据常规工业管线的排布密度设计，每层支脚的承重冗余量考虑了管线充液后的满载重量，支脚末端带有上翘的限位边，避免管线受外力晃动时从承托位滑落。设计过程中优先考虑了户外使用的耐候性，整体框架采用等边角钢焊接成型，所有焊接位置都做了焊后打磨处理，减少应力集中点，遮挡板采用压型钢板材质，和框架之间采用螺栓连接，后期出现锈蚀损坏时可以单独更换挡板，不需要整体拆解支架。实际使用时，多组支架可以沿管线走向等距排布，相邻支架的间距根据管线的挠度允许值调整，对于大管径管线可以适当缩小支架间距，小管径管线可放大间距，灵活适配不同的管线排布需求。支架的斜顶设计同时兼顾了上方坠物的防护作用，厂区外墙附近如果有小型杂物坠落，斜板可以直接将杂物导落至地面，避免直接砸到下方管线造成管线破损。竖向框架的层间距预留了管线安装的操作空间，后期管线维护时可以直接在层间操作，不需要拆除上层结构，降低后期运维的操作难度。
