四层立柱式仓储置物V形货架结构

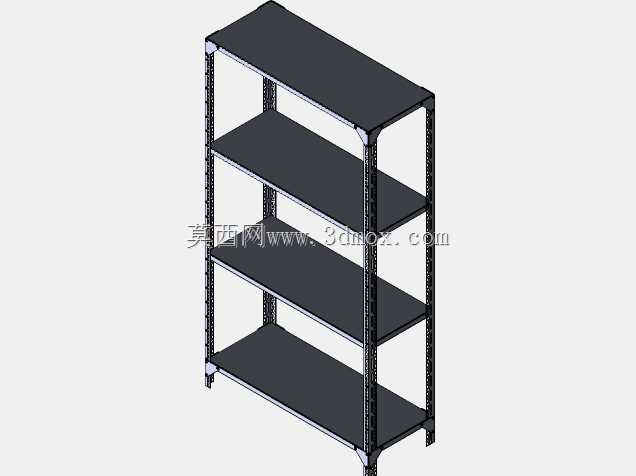

这类立柱式多层置物结构，常被应用在生产车间的刀具暂存区、电子元器件备件仓、小型加工件周转区，也可适配实验室工具存放、电商小件货品分拣位的场景，用来规整摆放零散物料、盒装配件、轻型工装夹具，避免作业现场物料乱堆乱放导致的找寻耗时、磕碰损伤问题。从结构设计逻辑来看，整体采用开放式无侧板框架，四根带调节孔位的立式立柱作为核心承重支撑，层板通过角码卡扣与立柱固定，无需额外焊接即可完成组装，使用者可根据存放物品的高度灵活调整层间距，适配不同尺寸的物件存放需求，层板边缘做了折边强化处理，提升平面承重能力的同时，避免边缘锐边划伤作业人员，立柱底部预留了脚轮安装位或者固定脚垫安装孔，既可以做成固定式落地结构，也能加装脚轮转为可移动周转架，适配不同的车间动线需求。设计时首先要确认安装边界的尺寸约束，常规款的整体宽度控制在600-1200mm区间，深度在300-500mm，整体高度根据使用场景调整，人员频繁取放的作业场景下高度不超过1800mm，高位仓储场景可加高至2500mm，单层层板的均布承重按照轻型仓储标准设计在50-150kg区间，足够承载常规的小型工件、工具、盒装物料。立柱上的调节孔位采用等间距排布，孔距误差控制在0.5mm以内，保证层板安装后处于水平状态，不会出现倾斜滑落的风险，四个角的连接角码采用包裹式设计，既可以强化立柱与层板的连接强度，也能对冲框架受到的侧向冲击力，避免搬运过程中框架散架。实际使用中，这类开放式结构的优势在于四面都可取放物料，没有侧板遮挡视线，作业人员可以快速定位到需要的物件，相比封闭式储物柜，通风性更好，存放带有少量余温的加工件时也能快速散热，不会因为密闭空间积留潮气导致金属件生锈。建模过程中需要重点关注立柱孔位的阵列一致性、层板折边的折弯半径匹配、连接角码的安装间隙预留，避免实际生产组装时出现孔位错位、配件无法卡入的问题，同时要对立柱的承重受力做简化校核，保证满载状态下立柱的弯曲变形量在允许范围内，不会出现层板垮塌的安全隐患。
