50mm铝型材移动式多层置物机架

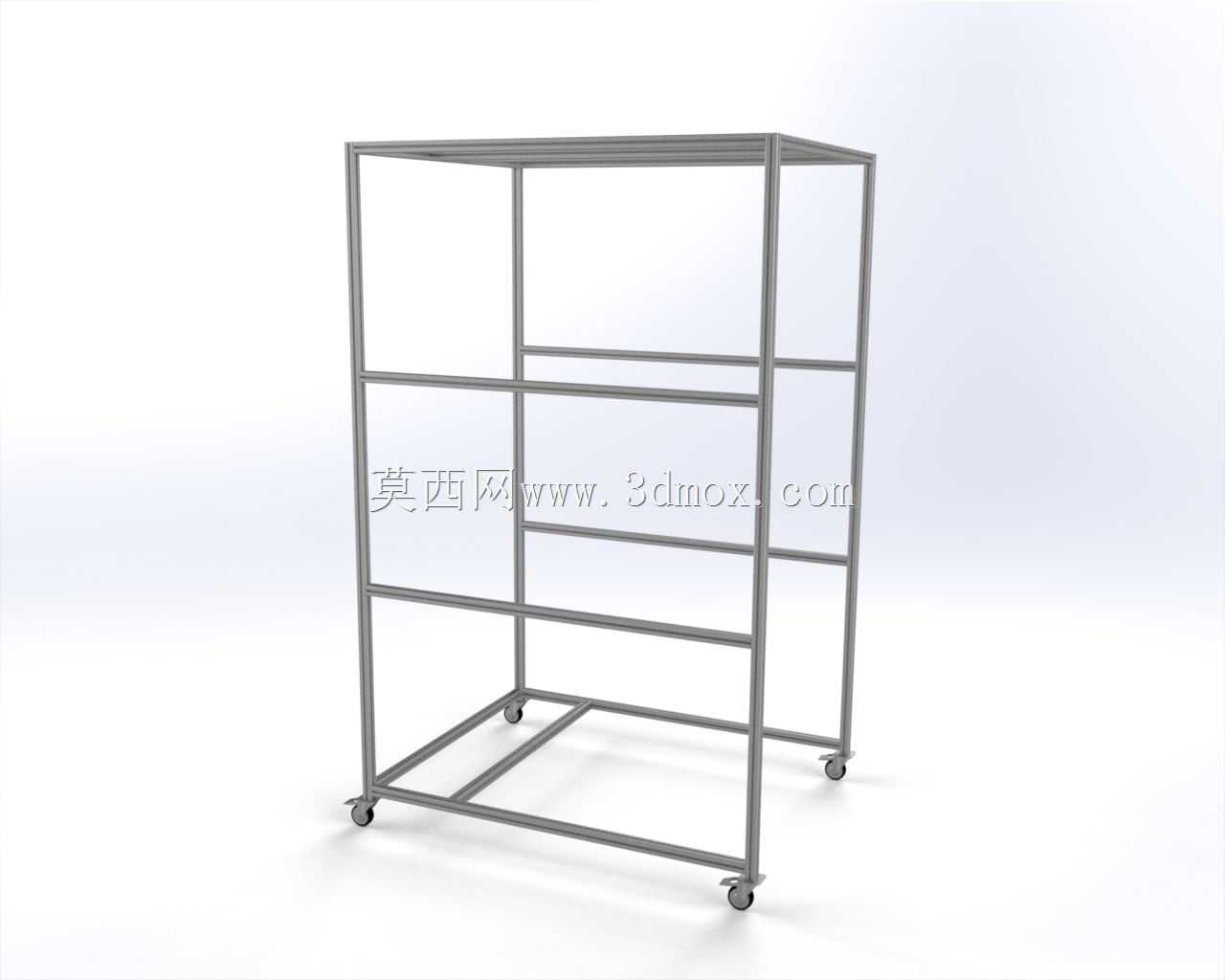

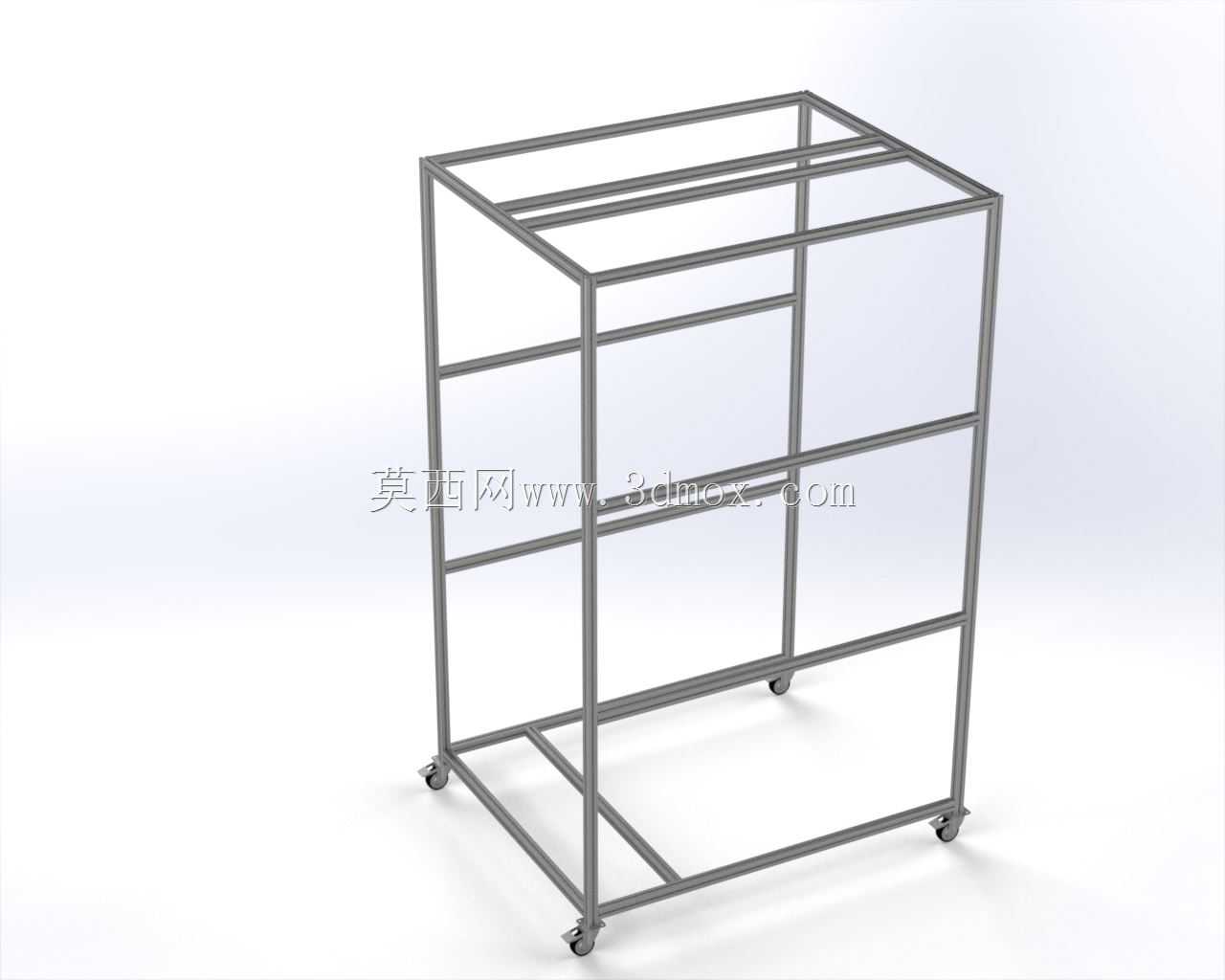

这款移动式机架采用50mm规格工业铝型材搭建主体框架，整体为长方体开放式结构，底部配置四个万向脚轮，可实现车间内灵活移位与定点停靠，适配生产现场频繁调整工位布局的使用需求。框架采用分层横撑设计，三层横向铝型材分隔出独立置物空间，可根据放置物品的尺寸灵活搭配层板，或是直接利用横撑承托周转箱、工装夹具、待加工工件等物料，无需额外焊接加工，所有型材连接采用标准铝型材配件紧固，装配后框架整体刚性充足，承托常规车间物料无明显形变。

从设计逻辑来看，框架立柱采用整根通长铝型材加工，避免分段拼接带来的连接强度损耗，横向支撑型材与立柱采用内置角件连接，外表面无突出连接件，既避免剐蹭操作人员，也能最大化利用框架内部的置物空间。底部脚轮安装位置做了局部加强，在脚轮安装座与底框型材之间增加了补强连接件，避免满载推移时脚轮座受力变形脱落。框架整体外形方正，外轮廓无突出结构，在车间通道内推移时可顺利通过常规宽度的人行通道与设备间隔，停靠时也可紧贴墙面或设备侧边放置，减少空间占用。

实际应用场景中，这类机架可用于生产线边的物料暂存，将装配所需的小型零部件、工具按层分类放置，随生产线调整同步移位；也可作为车间内的临时检具存放架，将常用检测量具放置在架体上，推移到不同工位完成巡检作业；还可用于设备维护场景，将维修工具、替换备件分层放置，推移到故障设备旁作为临时维修工作台使用。设计时充分考虑了铝型材的装配特性，所有连接孔位均适配标准铝型材安装槽，建模过程中预留了紧固件的装配间隙，避免实际装配时出现干涉问题，框架的层高可根据使用需求调整横撑的安装位置，无需改动主体立柱结构即可适配不同高度的物品存放需求。底部脚轮可选配带刹车款式，停靠时锁定脚轮即可避免架体滑移，保障存放物品的稳定性，整体结构无复杂异形构件，加工装配难度低，后期维护更换配件也十分便捷。
