可变转向比齿条与小齿轮传动结构

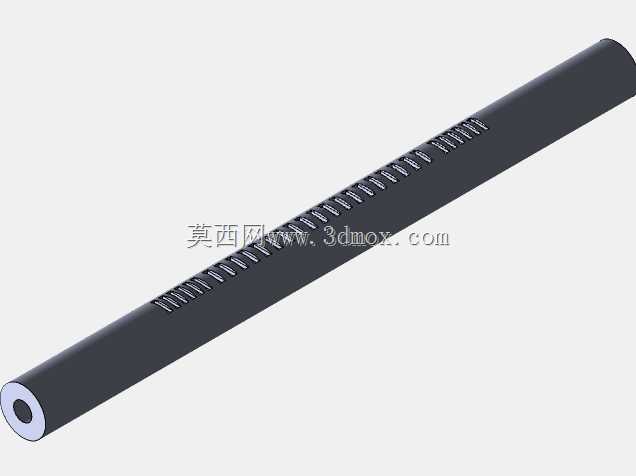

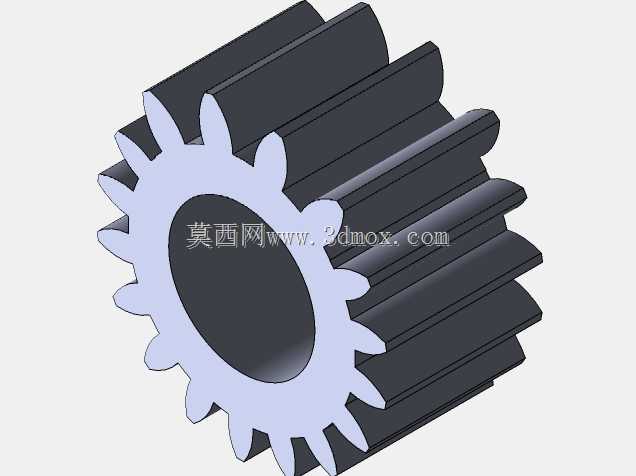

这套可变转向比齿条与小齿轮结构，核心应用场景覆盖乘用车辆转向系统、特种作业设备转向操控单元、小型自动化设备变行程传动工位，区别于常规定传动比齿轮齿条副，其核心特性是可根据啮合行程动态改变传动比，在转向或传动行程的不同区段输出不同的位移传动比例。从实际使用需求出发，常规定比齿轮齿条在大角度转向时存在传动比恒定导致的操控灵敏度与操作力矛盾，小传动比设计会让直道行驶时转向过于灵敏存在误操作风险，大传动比设计又会让大角度转向时需要多圈操作，降低转向响应效率，这套可变转向比结构正是为解决这一矛盾设计。设计过程中，首先根据目标应用场景的行程边界确定齿条的齿形变化区段，在齿条中段对应小角度转向或直线传动区间，采用较大的齿距与啮合模数，匹配小齿轮的同模数齿形，实现较大的传动比，保证直线行驶或小位移传动时的操作稳定性，避免轻微扰动带来的过大位移输出；在齿条两端对应大角度转向或大行程传动区间，逐步调整齿距与齿形压力角，让啮合传动比逐步变小，此时小齿轮转动相同角度可带动齿条产生更大的直线位移，减少大角度操作时的动作行程，提升响应速度。小齿轮采用渐开线圆柱直齿结构，齿宽根据额定传动载荷计算确定，保证全行程啮合过程中齿面接触应力处于材料许用范围内，齿根圆角经过优化处理，避免变比啮合过程中出现应力集中导致的齿根断裂风险。齿条的安装基准面做了平面度公差约束，安装孔位的位置度公差匹配通用转向系统的安装边界，可直接适配多数现有转向壳体的安装尺寸，无需额外改动安装基座。小齿轮的轴伸端采用标准轴径设计，配合通用轴承即可完成回转支撑，轴端的键槽尺寸符合通用传动连接件的配合标准，可直接与转向柱或动力输出轴连接。在啮合间隙控制上，设计时预留了合理的齿侧间隙，既保证变比区段啮合过渡顺畅无卡滞，又避免间隙过大带来的传动空程，满足转向系统的操控精度要求。齿形加工精度按照中等精度传动级设计，可满足民用车辆、普通工业设备的传动精度需求，若应用于高精度伺服传动场景，可在此基础上提升齿形加工精度等级，缩小齿侧间隙公差。整套结构的外形尺寸紧凑，小齿轮的齿顶圆直径、齿条的总长度与截面尺寸均经过优化，在满足传动行程与载荷要求的前提下尽可能缩小占用空间，适配安装空间受限的设备场景。实际装配过程中，可通过调整齿条与小齿轮的中心距来微调啮合间隙，适配不同工况下的间隙需求，无需额外增加调整垫片或偏心结构，降低装配复杂度。
