齿轮齿条直线传动啮合组件结构

这套齿轮齿条传动结构，是将旋转运动与直线往复运动做双向转换的经典机械结构，在各类需要长行程直线驱动的设备中应用十分广泛。不同于丝杠传动受限于螺杆长度、同步带传动存在张紧力衰减的问题，齿轮齿条结构可以通过拼接齿条的方式实现数十米甚至更长的传动行程，在重型桁架机械手、长距离物料输送线、大型机床的轴向进给机构、立体仓储堆垛设备的行走驱动单元中，都能看到这类结构的实际应用。

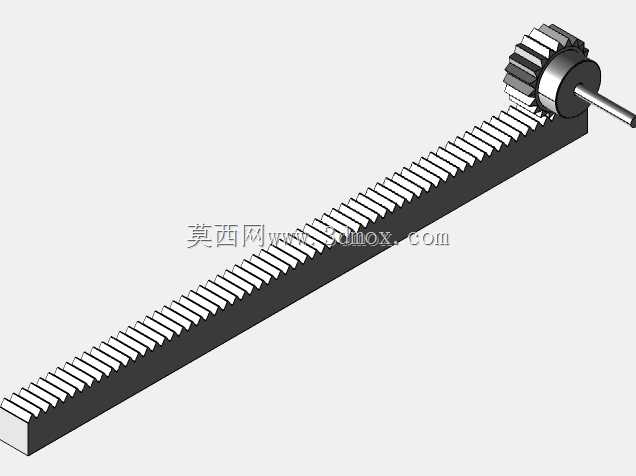

从结构设计逻辑来看，这套组件的小齿轮为直齿圆柱齿轮，与直齿齿条做啮合配合，齿形参数完全匹配，啮合侧隙控制在合理区间，既可以避免卡滞，也能保证传动过程中的位置精度。齿轮通过中心轴做支撑，轴端预留了与驱动源连接的安装位，可以直接对接伺服电机输出轴，也可以通过联轴器、减速机构做动力衔接，适配不同扭矩、转速的驱动需求。齿条为长条形结构，齿面加工精度直接影响传动平稳性，背部为平整安装基准面，开设的安装孔位可以直接通过螺栓固定在设备的安装基座上，安装时需要保证齿条的直线度，以及齿轮与齿条的中心距符合设计要求，避免出现啮合过紧加剧磨损、或者啮合过松出现回程误差过大的问题。

在实际设备运行过程中，这套结构可以实现两个方向的动力传递：当齿轮作为主动件做旋转运动时，会带动齿条做直线运动，完成工位切换、物料推送、部件进给这类动作；如果齿条作为主动件做直线运动，也可以带动齿轮输出旋转扭矩，这类应用常见于一些手动调节机构、直线运动反馈的检测结构中。直齿结构的设计优势在于加工难度低、装配调整方便，对安装误差的容忍度相对斜齿结构更高，日常维护也更便捷，只需要定期在齿面涂抹润滑脂，就能有效降低齿面磨损，延长整套组件的使用寿命。

在安装边界上，需要预留出齿轮的旋转空间，以及齿条全程运动的行程余量，避免运动到行程端点时出现结构干涉；齿轮中心轴的支撑座需要保证足够的刚性，避免负载作用下出现轴的挠曲变形，导致轮齿偏载加剧局部磨损。这类传动结构的负载能力主要取决于模数、齿宽以及材料热处理工艺，选型时需要根据实际驱动负载、运行速度、精度要求匹配对应的参数，避免出现齿面强度不足导致的断齿、过度磨损问题。
