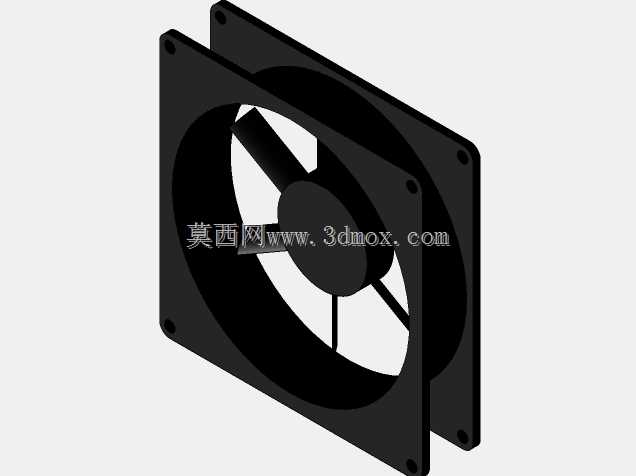

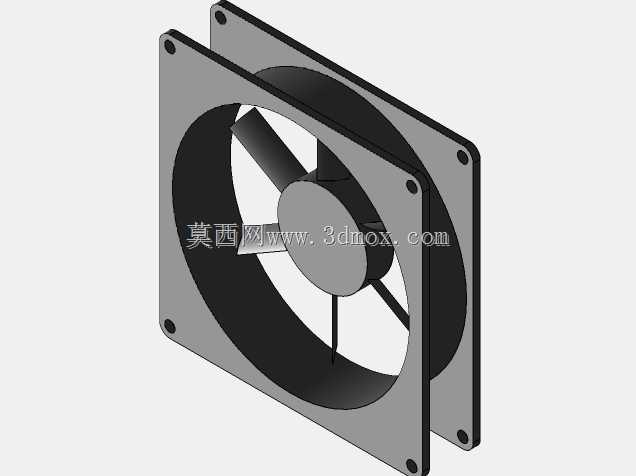

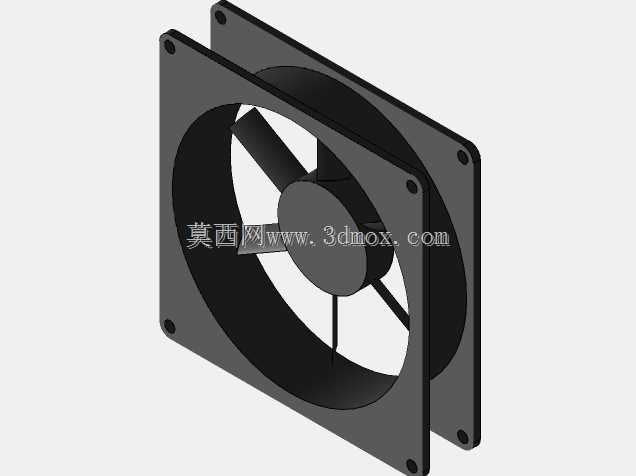

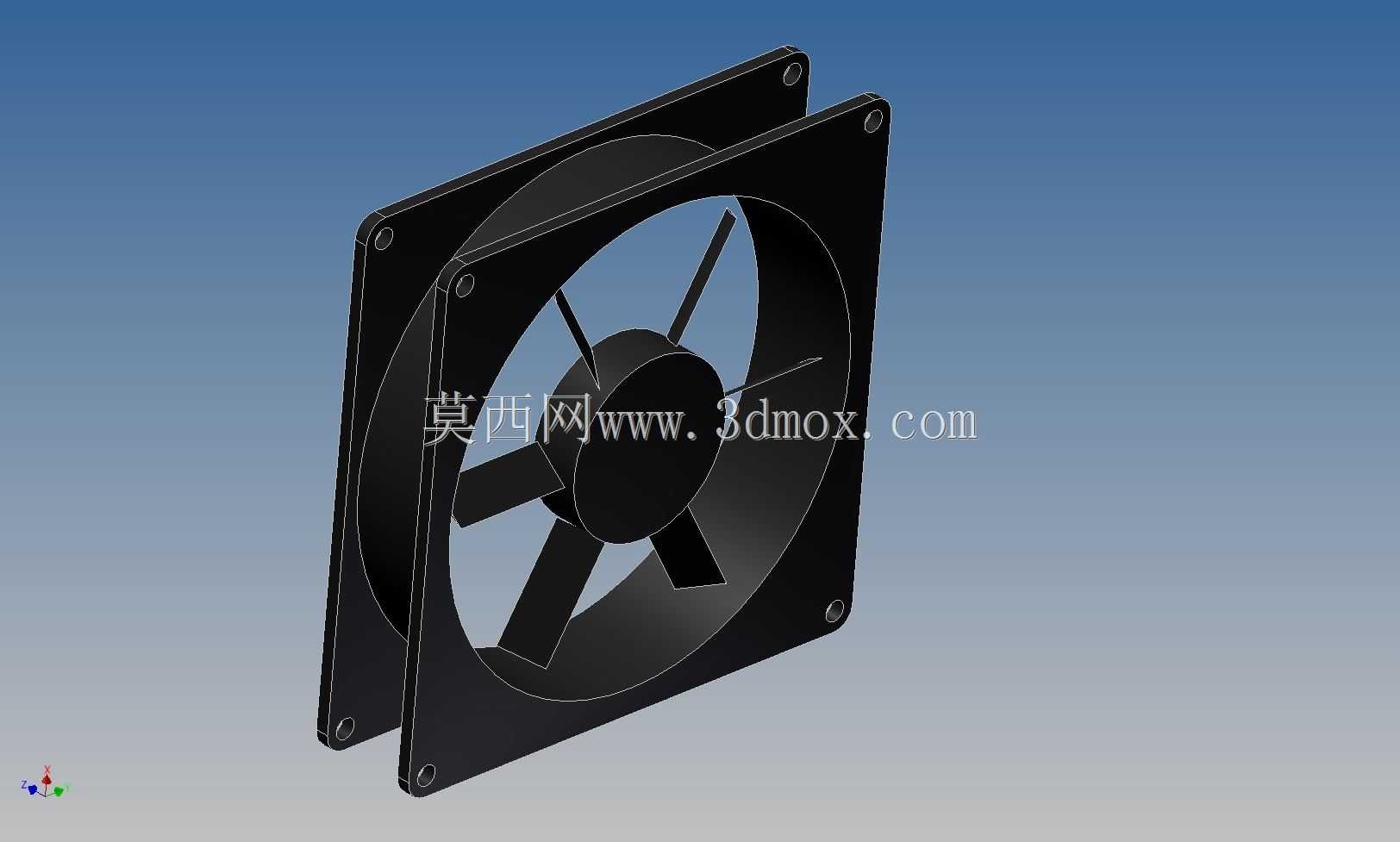

19英寸机架式标准轴流散热风机结构

在标准19英寸机柜的热管理设计中，机架式散热风扇是保障柜内电子元器件稳定运行的核心通风部件，这类风机直接适配通用机柜的安装立柱间距，无需额外定制转接支架，可快速嵌入机柜预设的通风位，为服务器、交换机、工业控制模块等持续工作的发热器件提供定向强制对流，将柜内积聚的热量及时排出，避免元器件因温升过高出现性能降额、寿命缩短甚至触发过热保护停机。这款机架式风扇的结构设计完全贴合19英寸机架的安装规范，外框采用方形一体成型结构，四个角预留的安装孔位与标准机架的固定孔距完全匹配，安装时可直接通过螺丝锁紧在机柜立柱或专用通风面板上，安装边界完全符合通用机柜的预留空间要求，不会与相邻安装的设备、理线架产生空间干涉。从功能特性来看，该结构为轴流式通风设计，扇叶采用等距辐射排布，转动时可推动空气沿风机轴向直线流动，风阻小、通风效率高，能够在较低的转速下实现足够的通风量，同时兼顾运行噪音控制，适配数据机房、工业控制柜这类对噪音有一定要求的应用场景。设计过程中优先考虑了结构的通用性与装配便捷性，外框采用双层边框加强结构，既提升了整体刚性，避免长期运行产生结构共振，也为扇叶提供了足够的防护，防止安装、运维过程中异物触碰扇叶造成损坏。扇叶与中心轮毂的连接做了平滑过渡处理，减少空气流动过程中的涡流损耗，提升通风效率的同时降低气动噪音。在实际选型应用中，这类标准机架风扇可根据柜内发热功率的需求，选择单台安装或者多台并排组合安装，适配不同高度的机柜通风位，既可以安装在机柜下部作为进风单元，将外部冷空气导入柜内，也可以安装在机柜上部作为排风单元，将热空气快速抽出，形成顺畅的柜内空气循环通道。建模过程中严格还原了实际产品的安装尺寸与结构细节，外框的厚度、安装孔的孔径与位置、扇叶的角度与轮廓都按照实际量产产品的参数进行绘制，可直接用于机柜热仿真分析、安装布局干涉检查，也可作为非标机柜通风结构设计的参考基准，帮助结构工程师快速完成机柜散热系统的布局设计，减少重复建模的工作量，提升设计效率。
