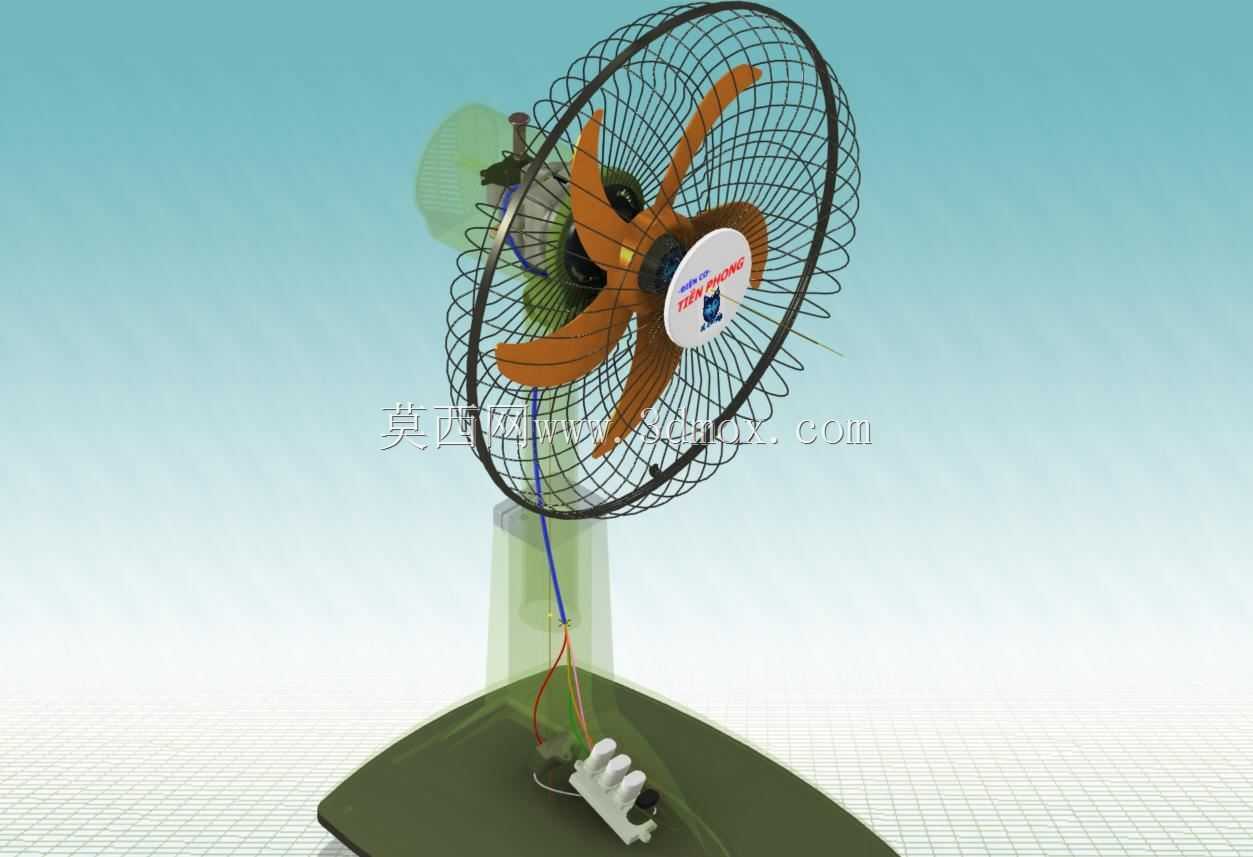

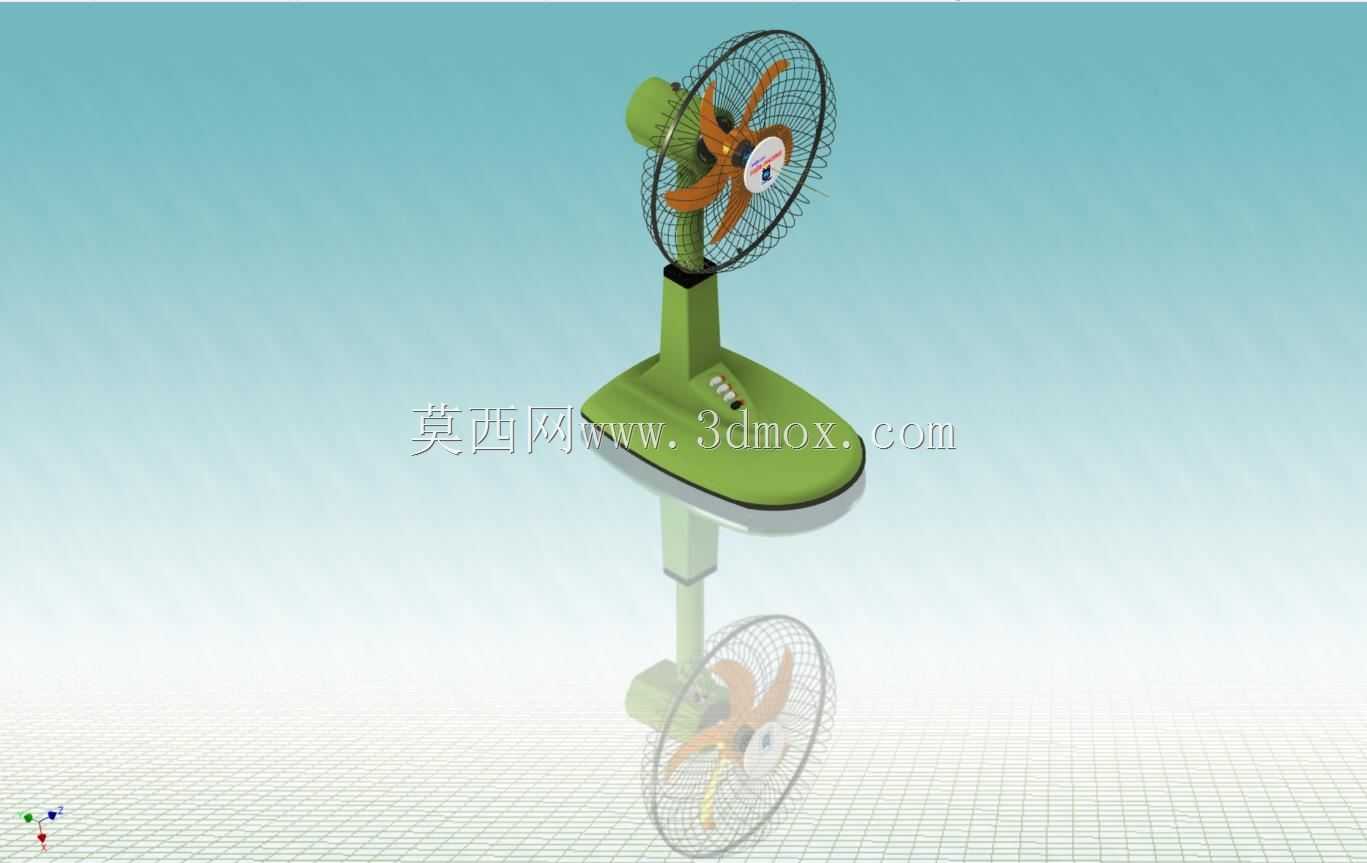

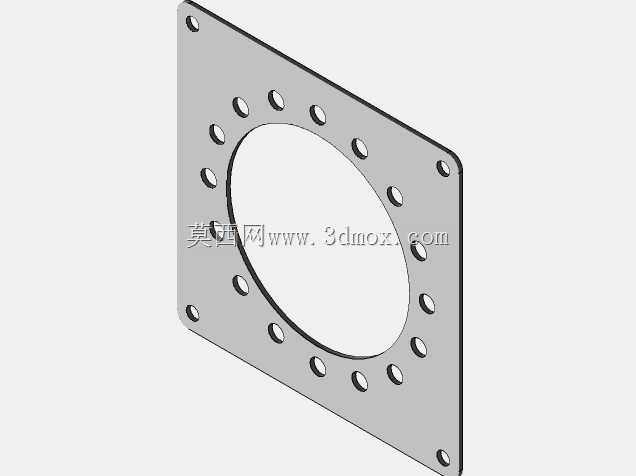

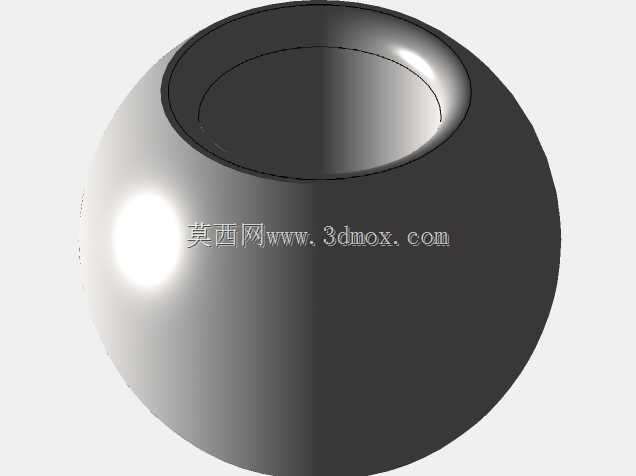

家用台扇内部传动与防护结构逆向建模

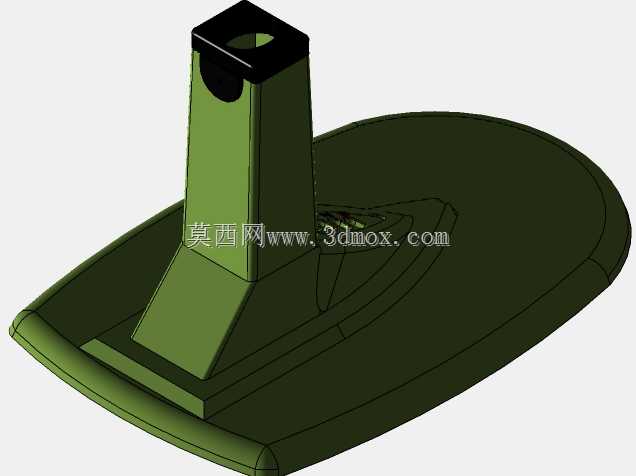

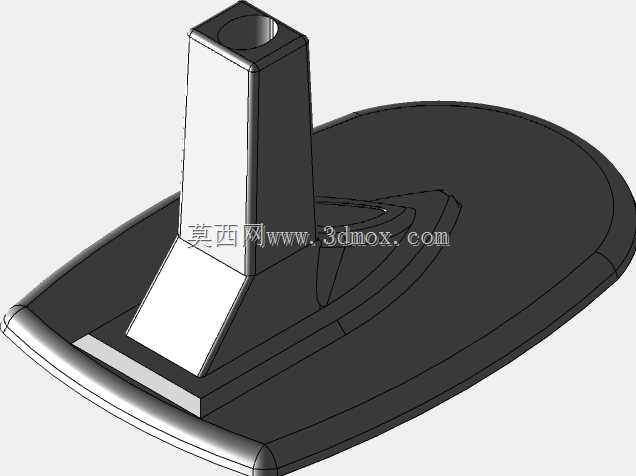

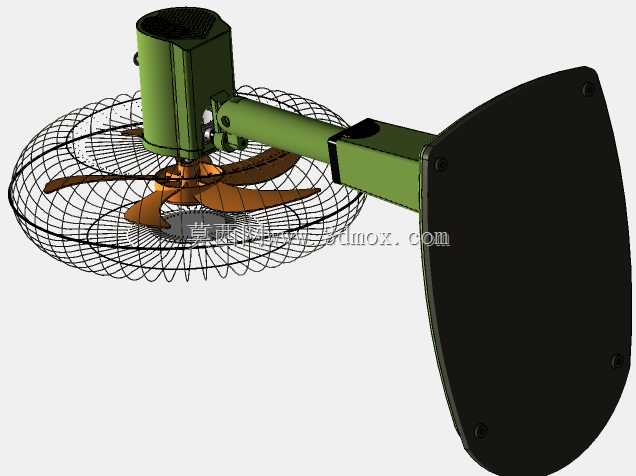

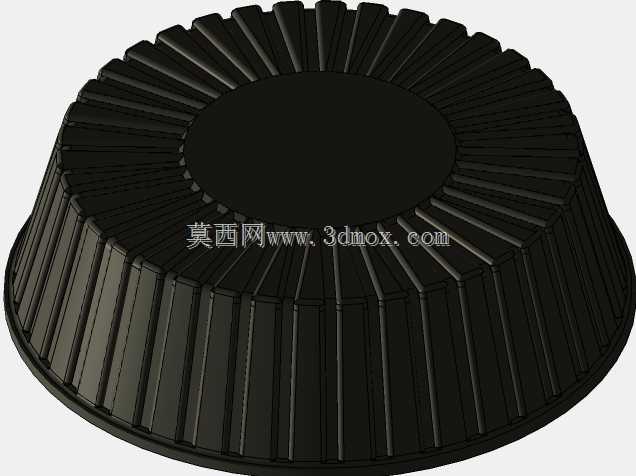

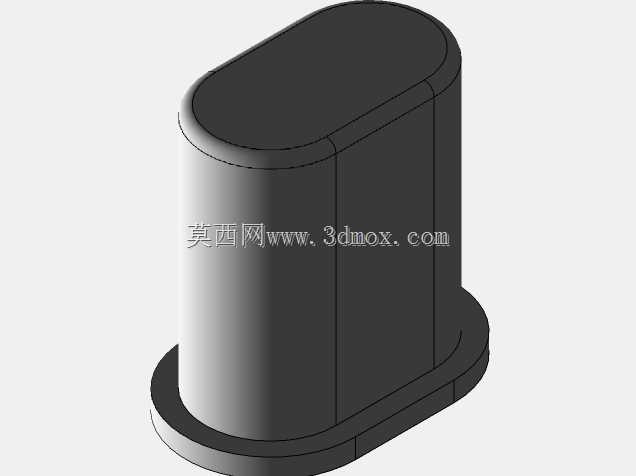

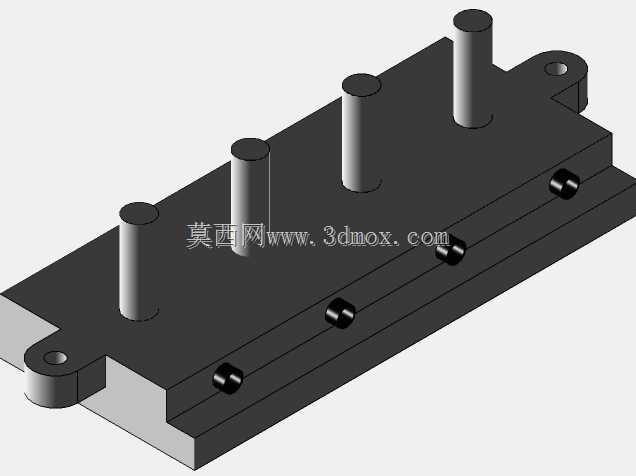

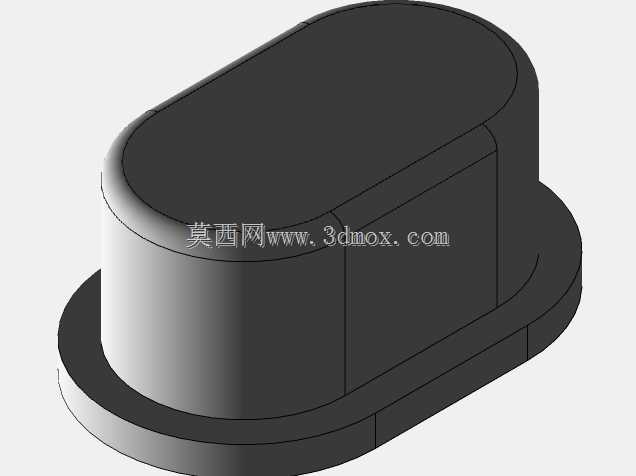

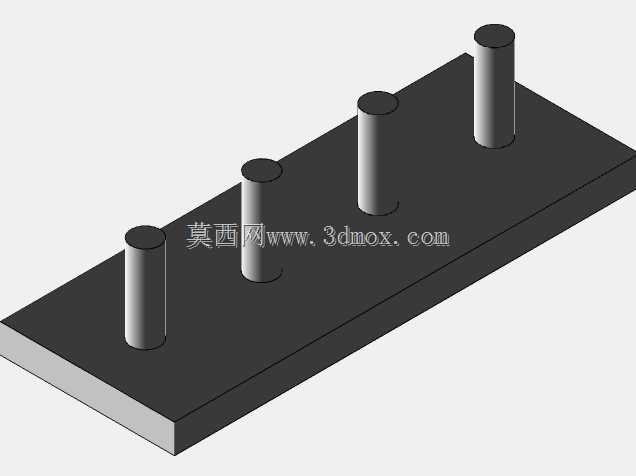

本次逆向还原的台扇结构，覆盖民用通风降温场景下的全核心功能模块，建模过程完全依托实物测绘的装配边界与尺寸链推导，未做理想化的参数简化。从实际使用场景来看，这类台扇多用于家庭卧室、办公工位、小型商铺等近距离送风场景，安装边界需满足桌面放置的稳定性要求，底座配重区域的轮廓尺寸直接决定整机倾倒角度阈值，建模时还原了底座与立柱连接位置的止口结构，该结构用于抵消摇头动作产生的侧向扭矩，避免长期运行后连接位松动产生异响。

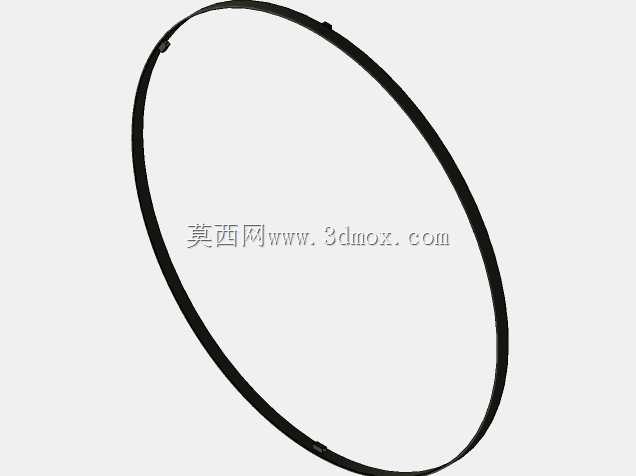

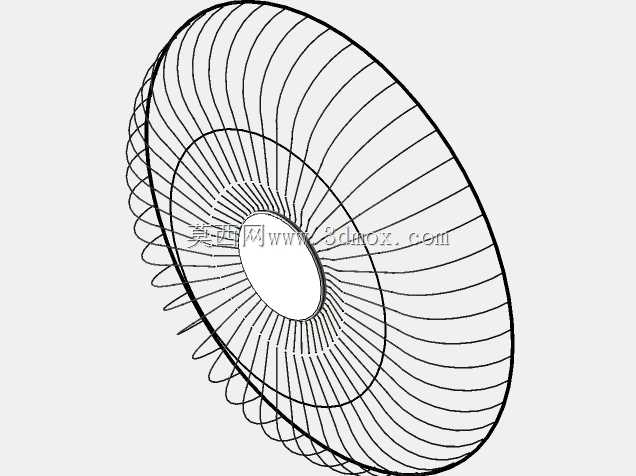

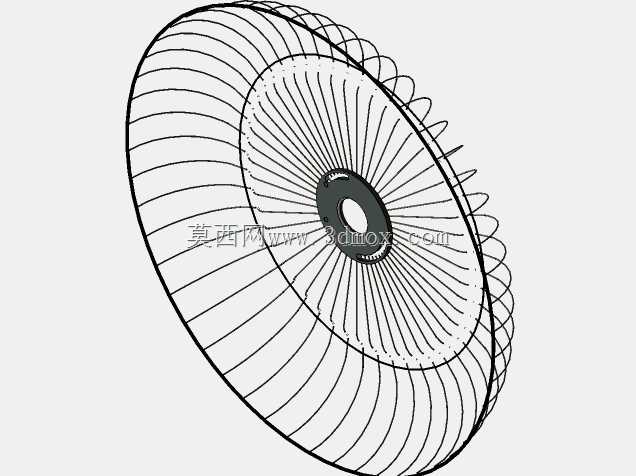

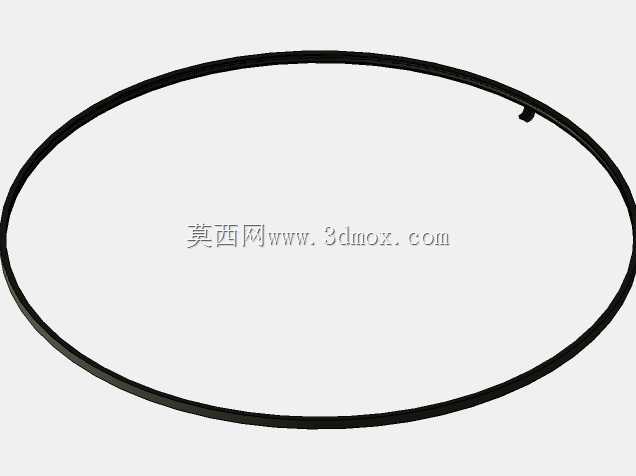

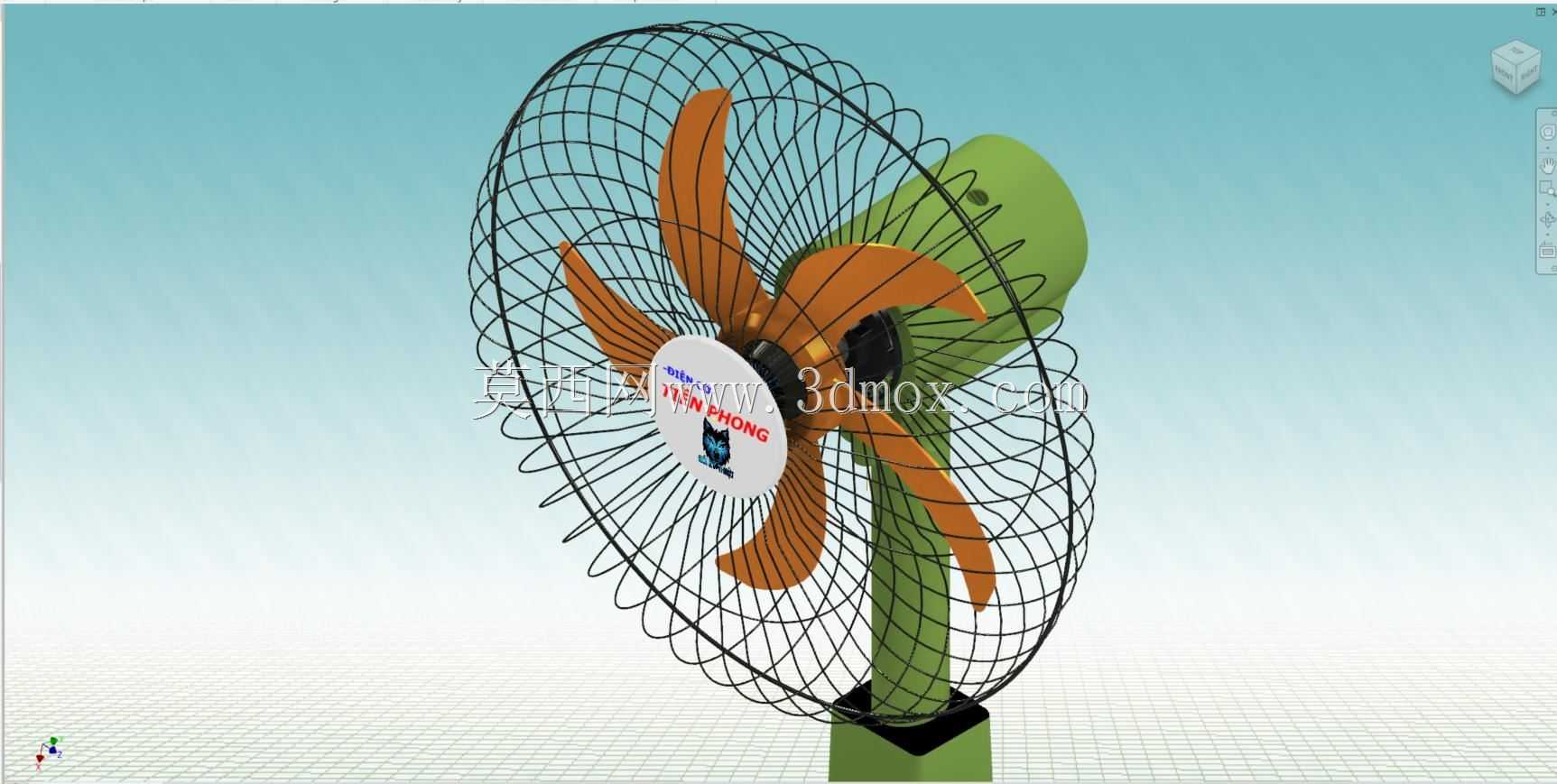

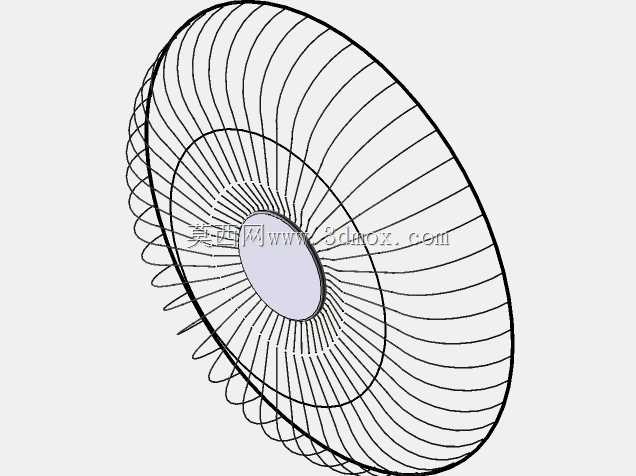

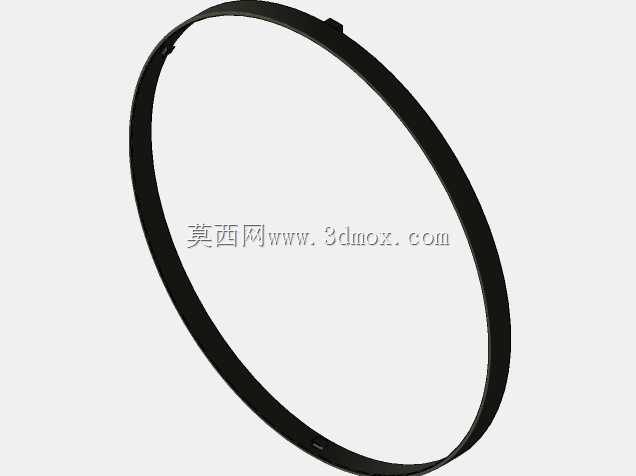

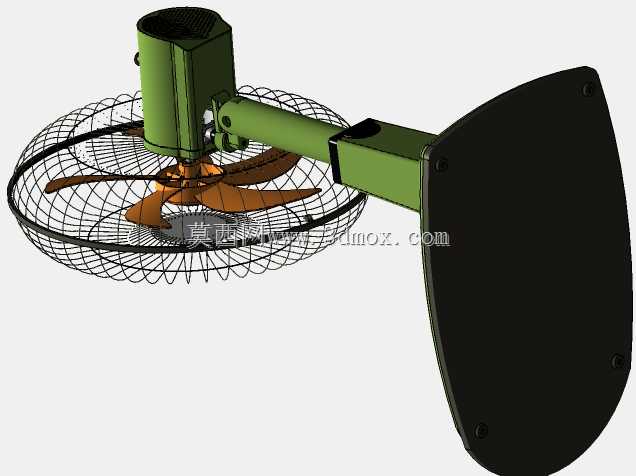

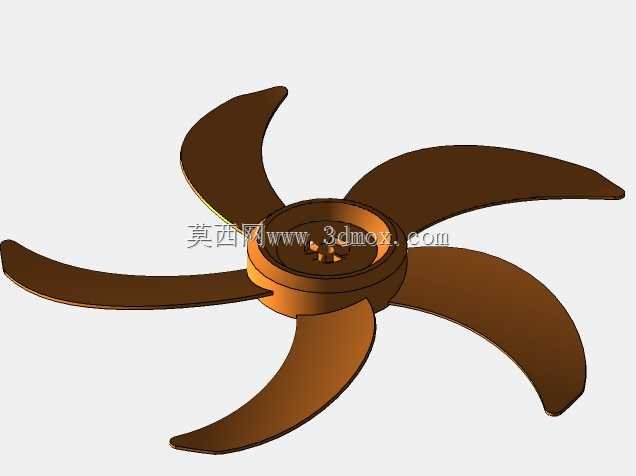

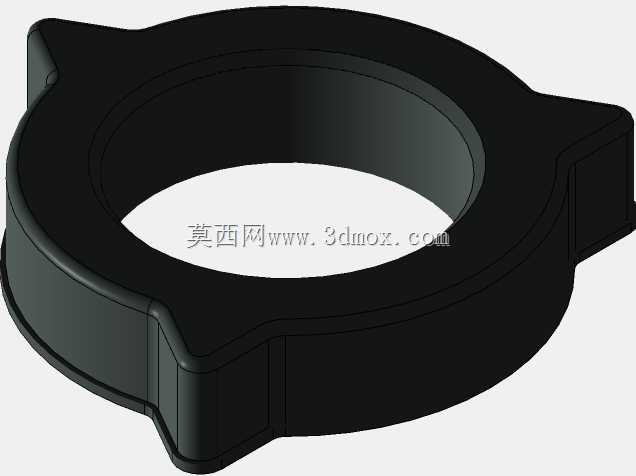

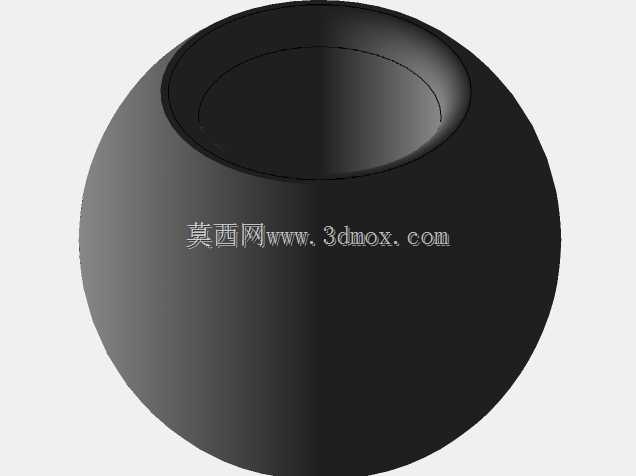

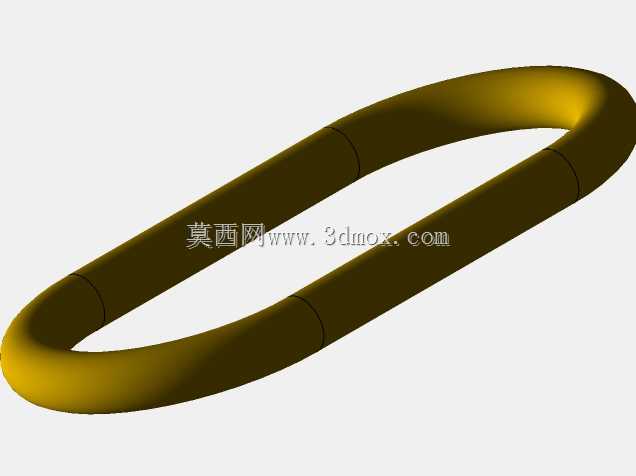

功能模块的还原优先匹配实际运行逻辑：扇叶部分采用三片式后倾叶片结构，叶片曲面的弧度完全贴合实物扫描点云，该曲面设计直接决定送风距离与风噪表现，建模时保留了叶片与轮毂连接位置的加强筋结构，筋位厚度与走向匹配实物的注塑成型工艺特征，避免高速旋转时叶片根部应力集中产生断裂风险。网罩部分还原了前后网的卡扣连接结构，径向辐射的钢丝排布间距符合安全防护要求，避免手指误入触碰运转扇叶，网罩中心的固定压盖螺纹尺寸与扇叶前端的锁紧轴完全匹配，保证装配后网罩无径向窜动。

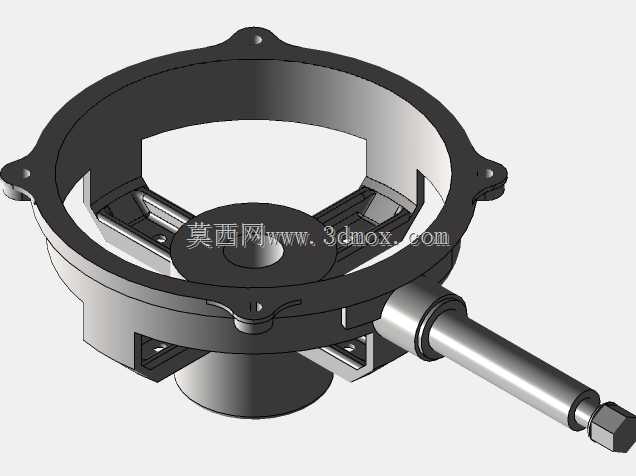

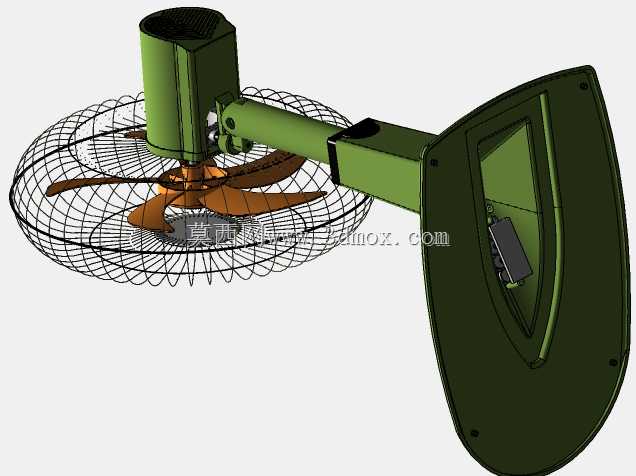

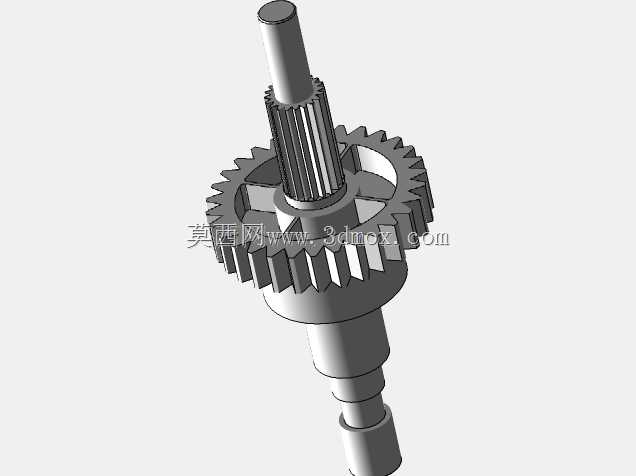

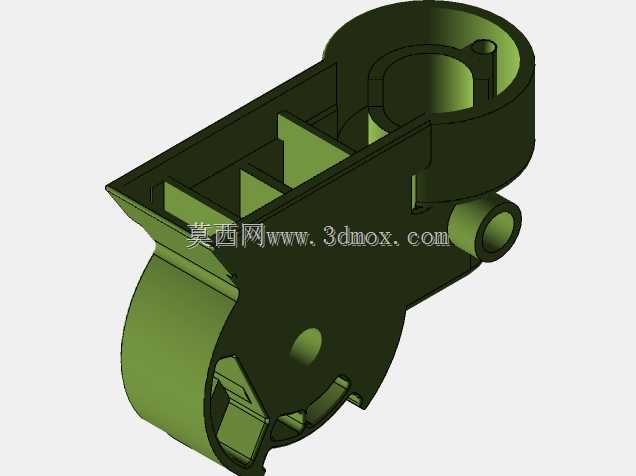

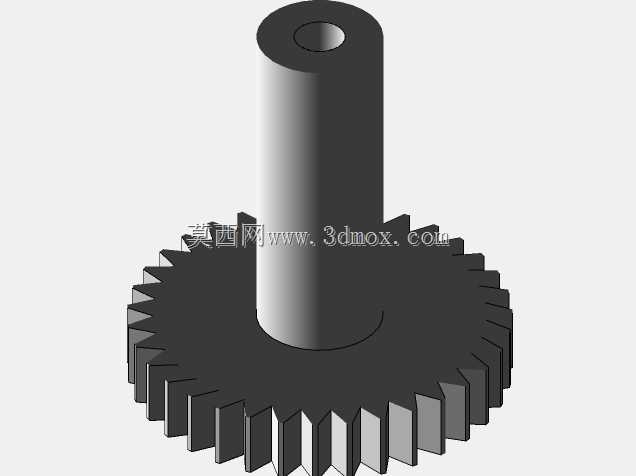

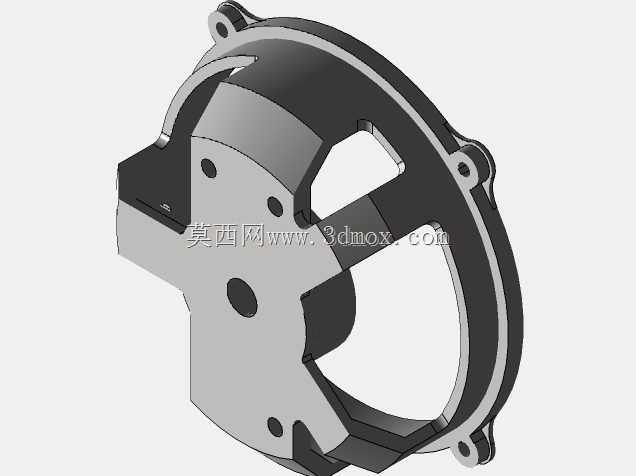

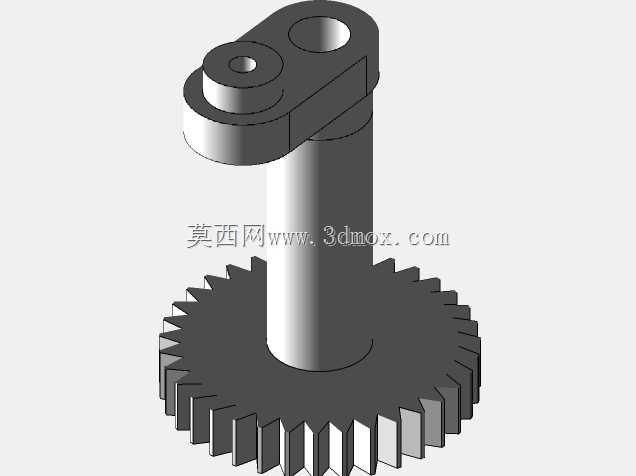

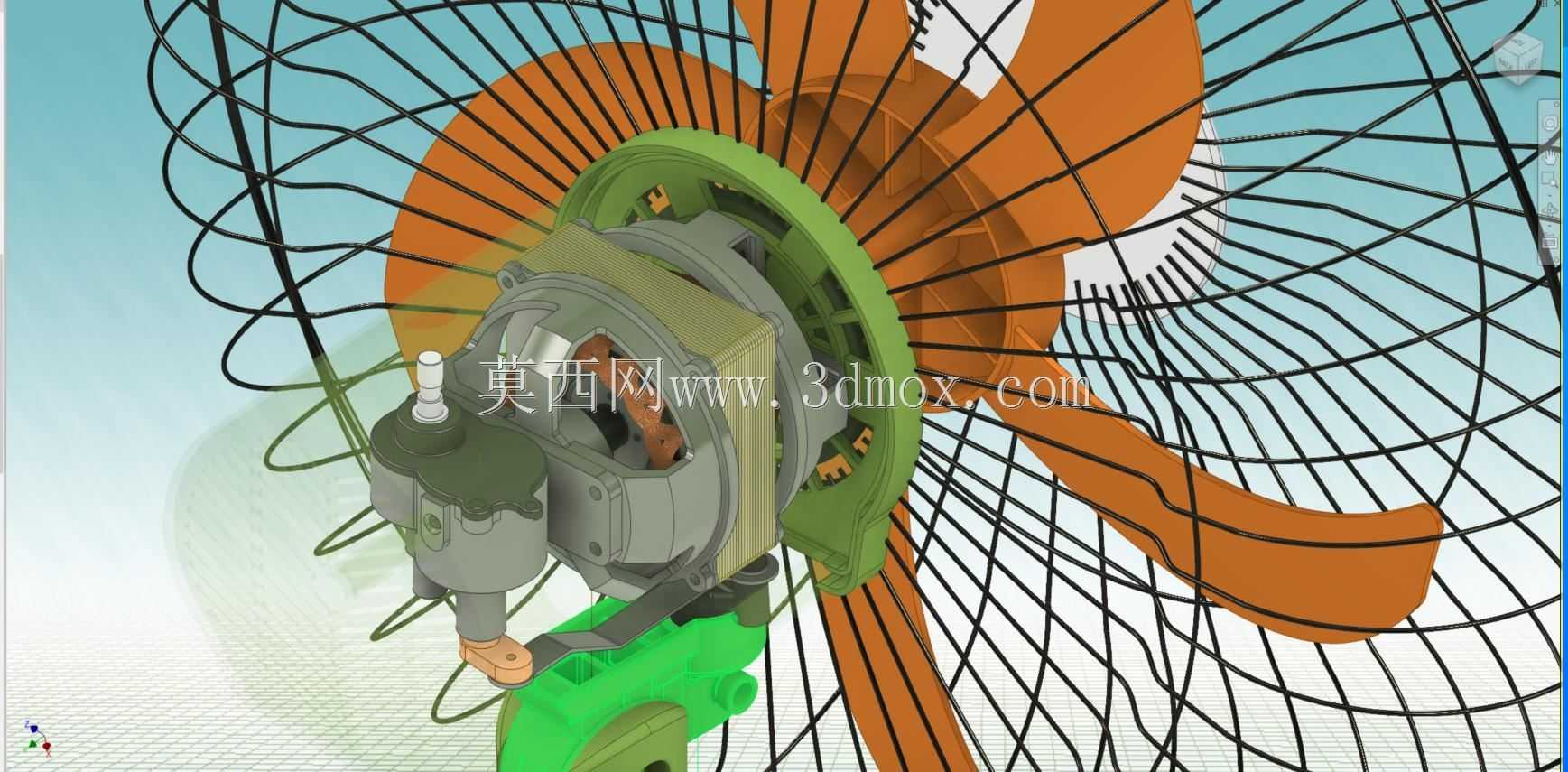

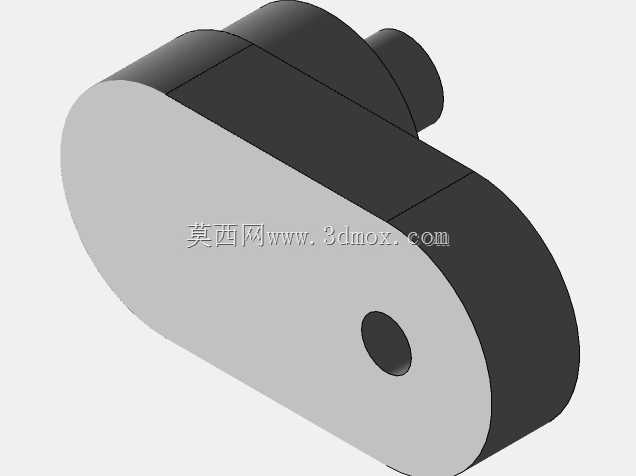

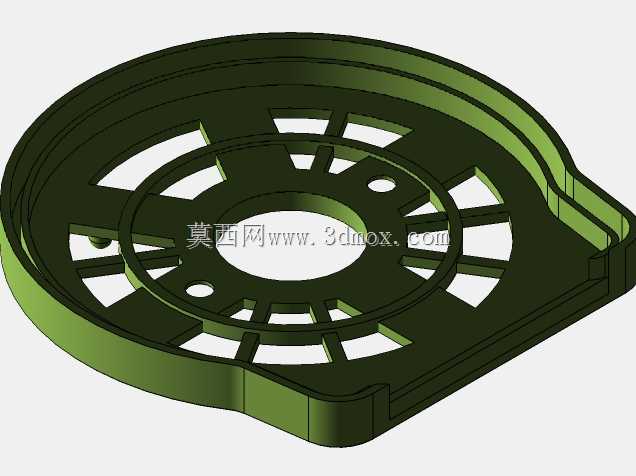

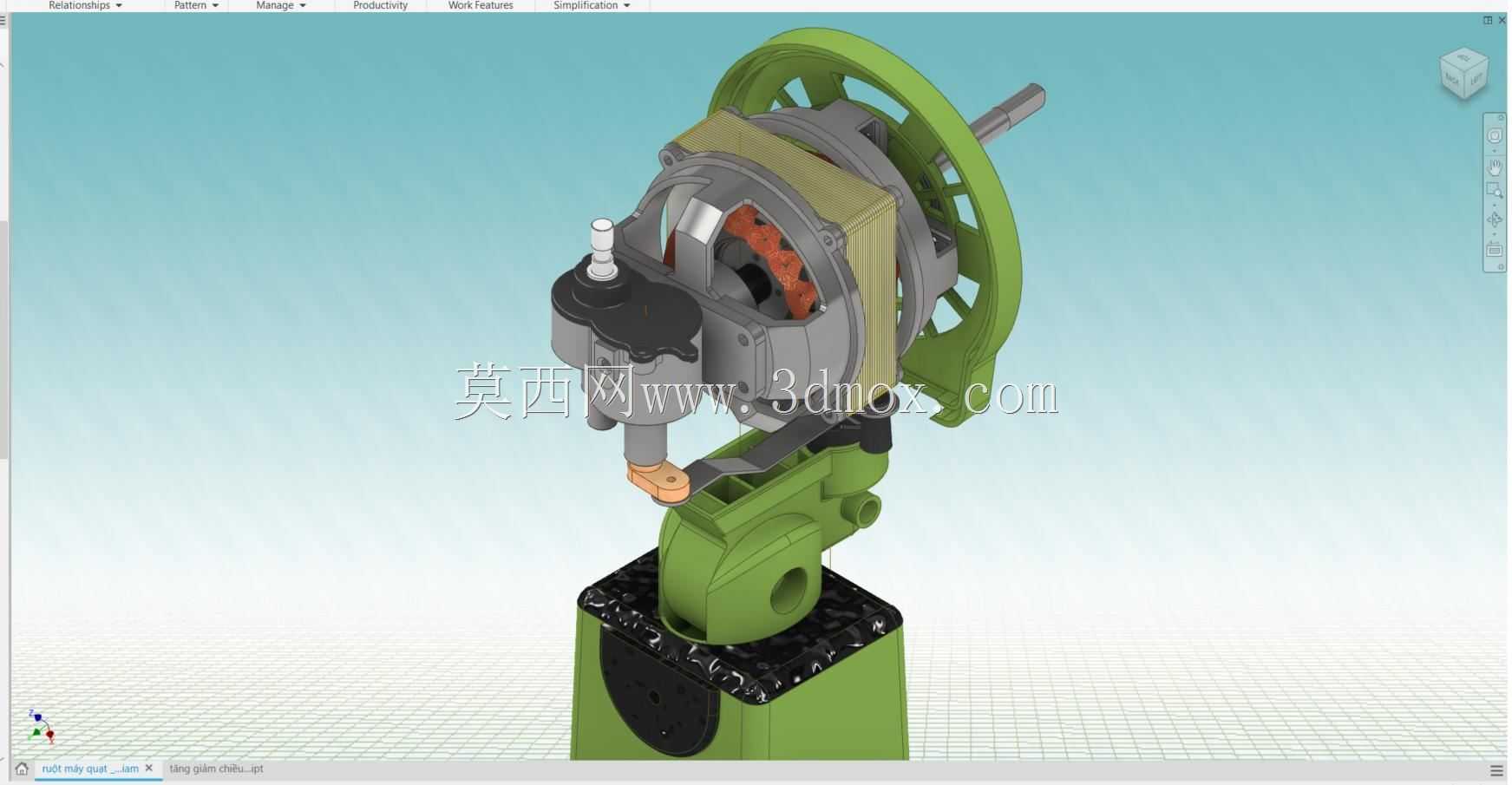

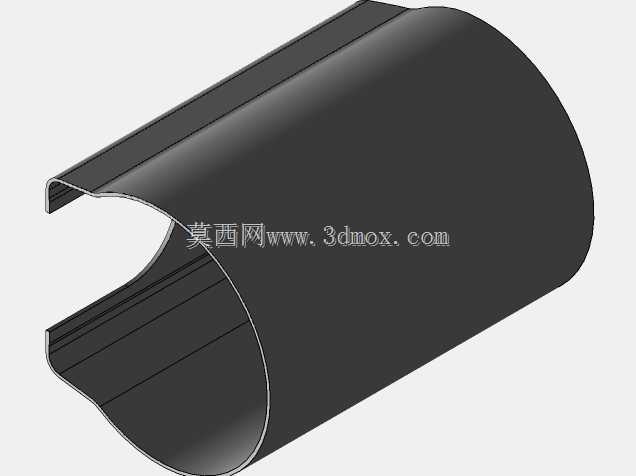

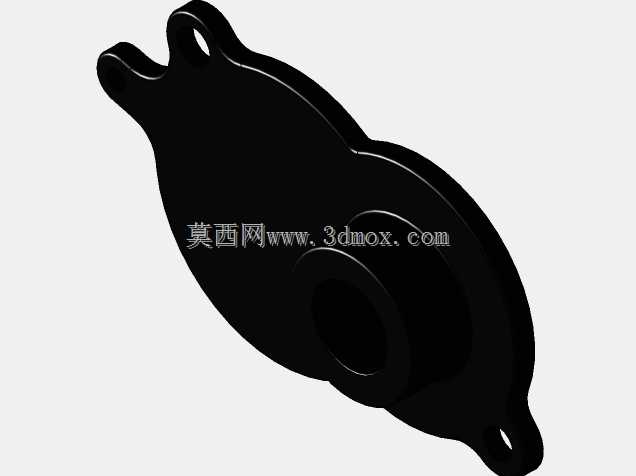

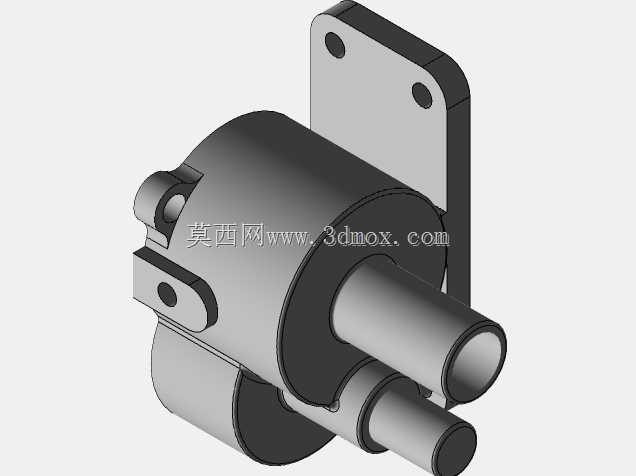

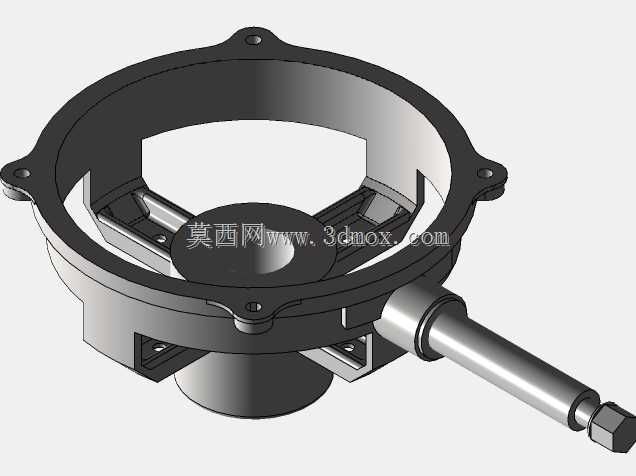

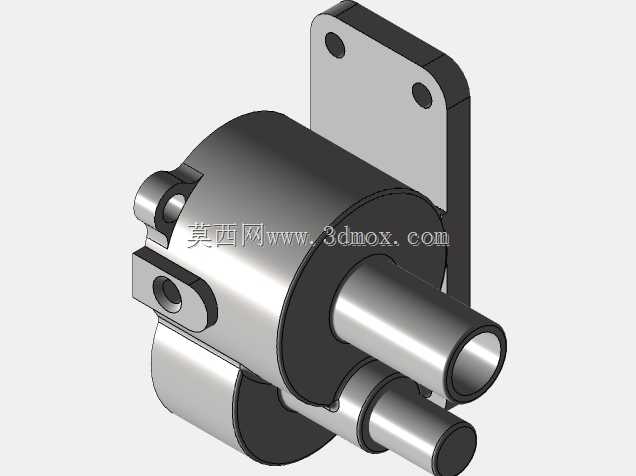

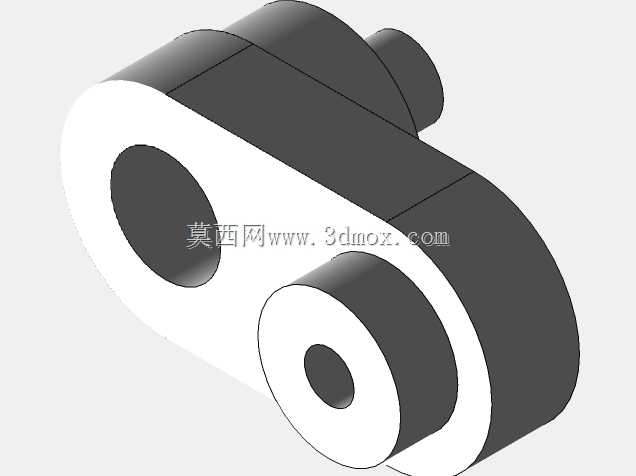

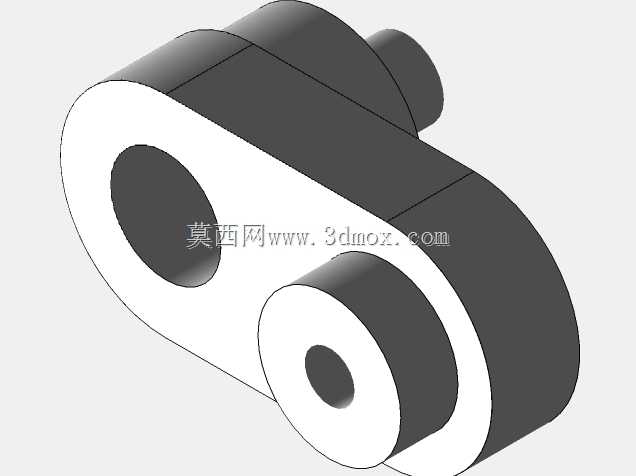

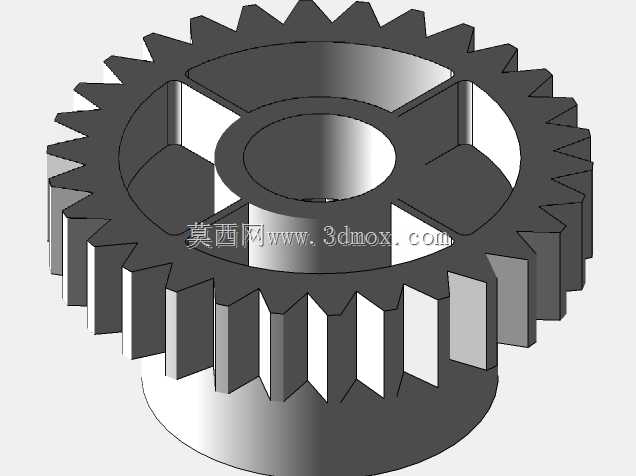

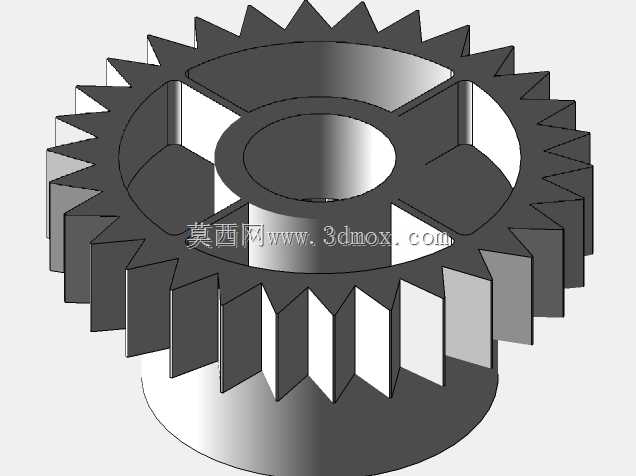

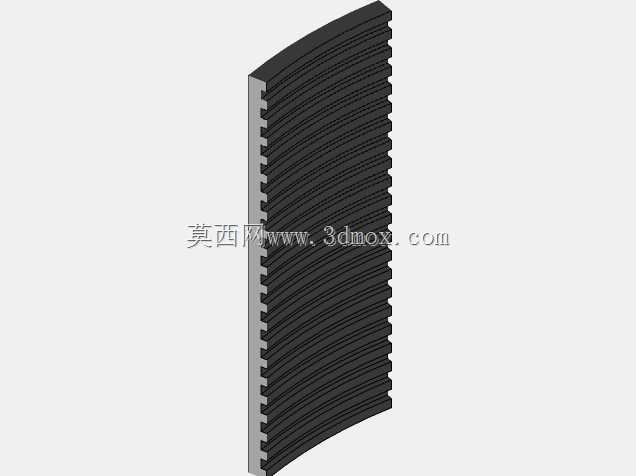

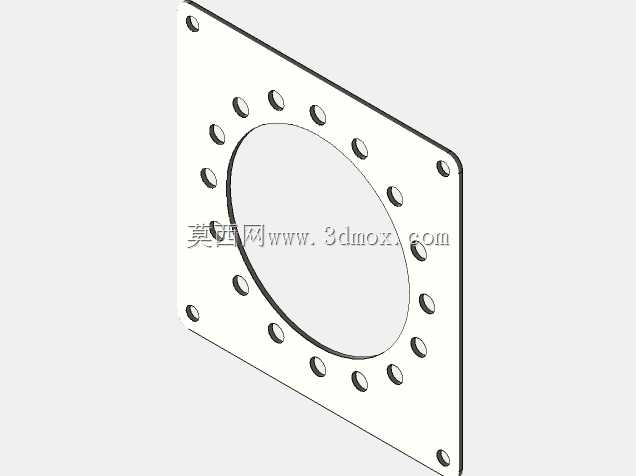

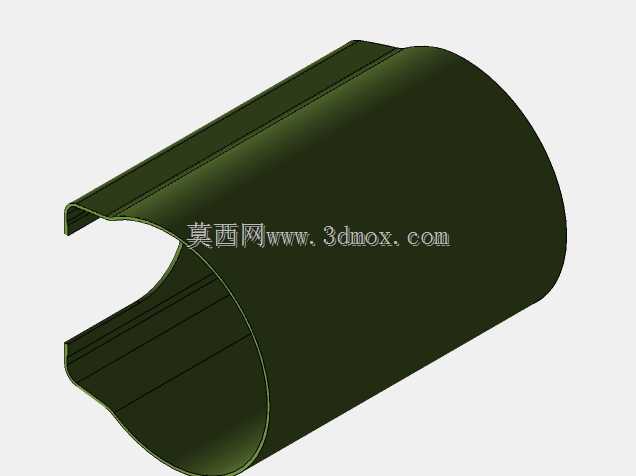

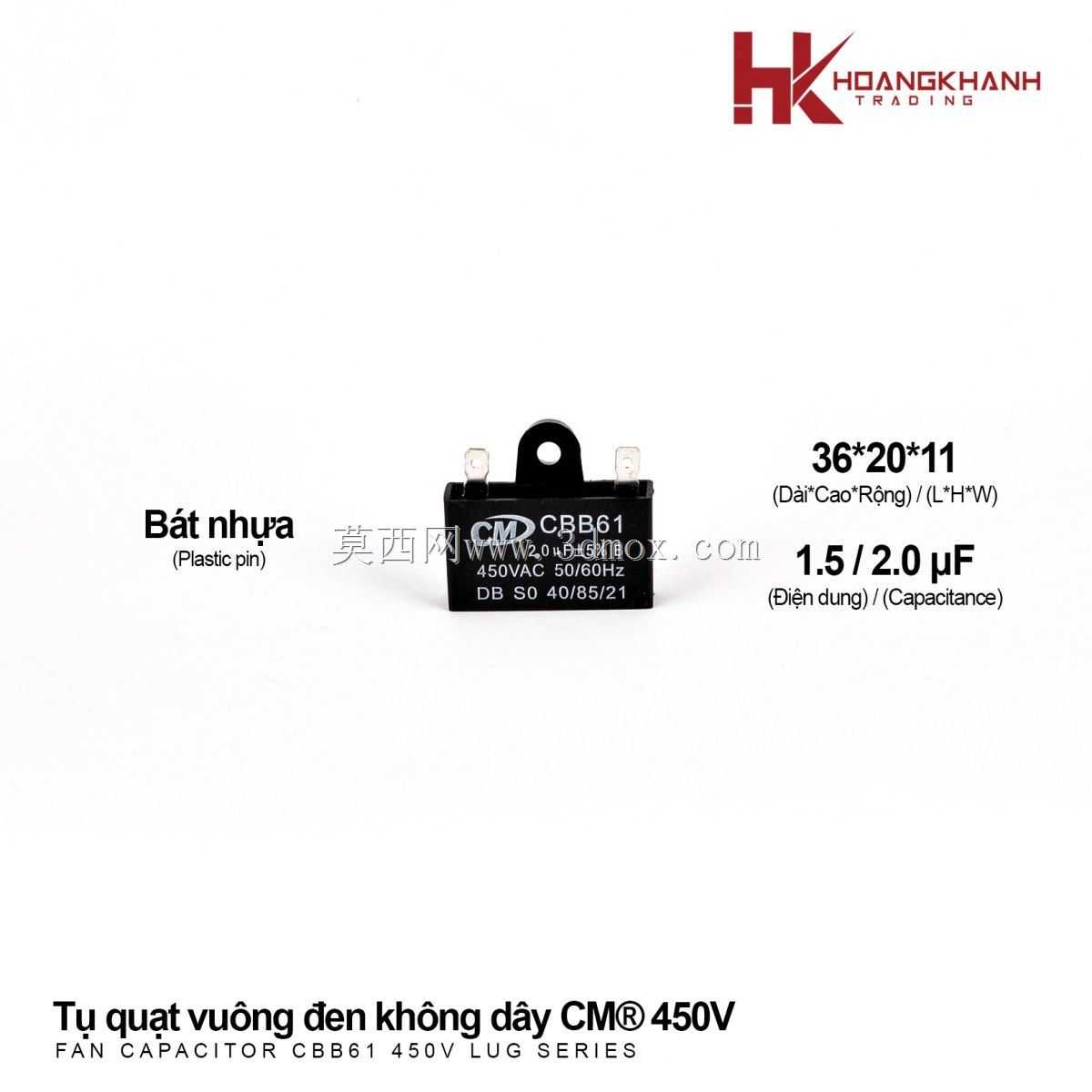

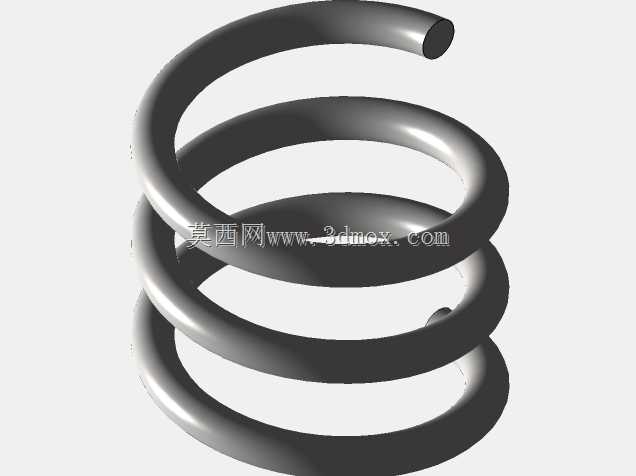

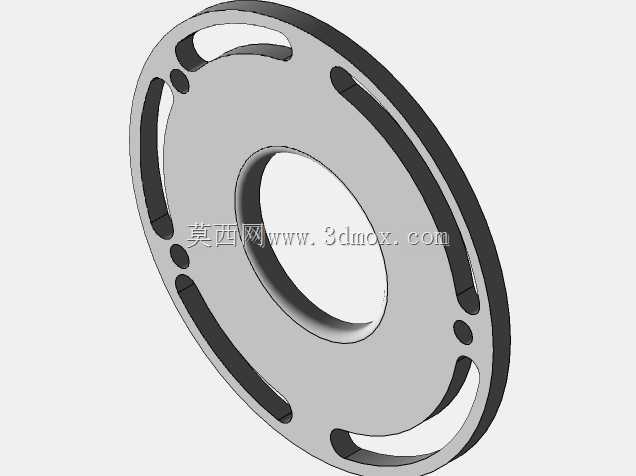

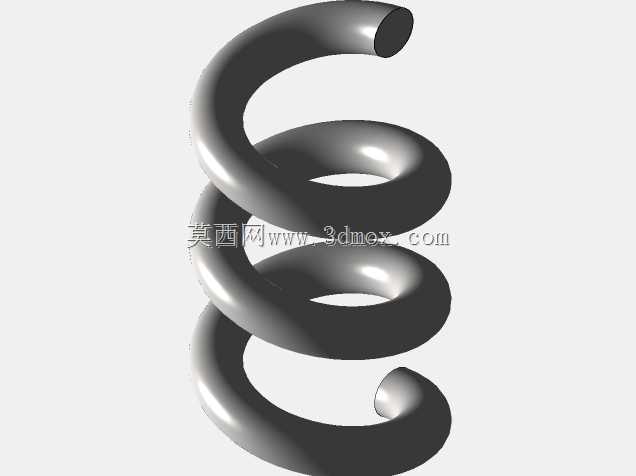

传动部分的建模还原了电机端盖与摇头机构的装配关系，电机外壳的散热筋排布方向匹配实物的空气流道，扇叶运转产生的部分气流可顺着筋位流过电机外壳，带走绕组产生的热量，降低长期运行的温升。摇头机构的齿轮组、连杆与尾部的摇头电机连接位完全还原实物的运动行程，可实现水平方向约90度的往复送风，连杆铰接位置的衬套结构也做了等比例还原，该结构用于减少铰接位的磨损，延长整机使用寿命。

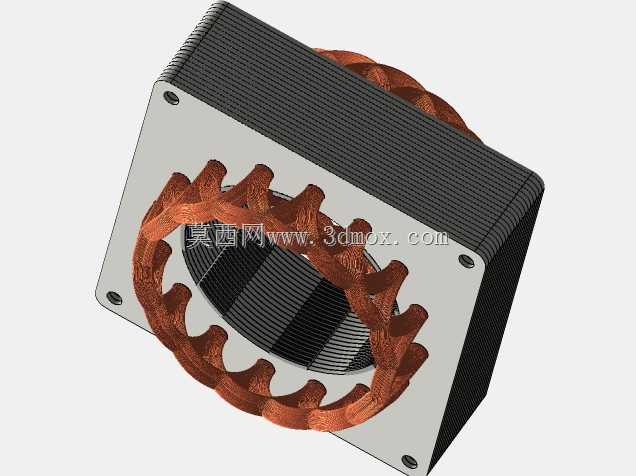

建模过程中对各部件的装配间隙做了精准还原，比如扇叶与网罩内壁的安全间隙、电机转子与定子的配合间隙、摇头齿轮的啮合间隙，均匹配实物的装配公差要求，可直接用于结构验证、工艺改进参考，也可作为同类通风产品设计的逆向参照样本，帮助设计人员快速理解成熟量产风扇的结构设计逻辑，减少前期方案验证的试错成本。
