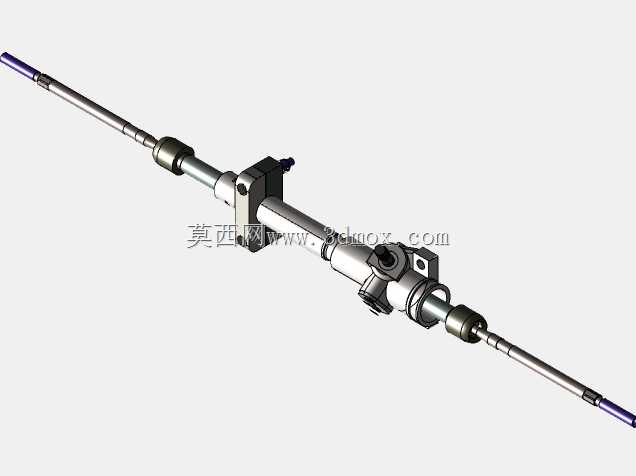

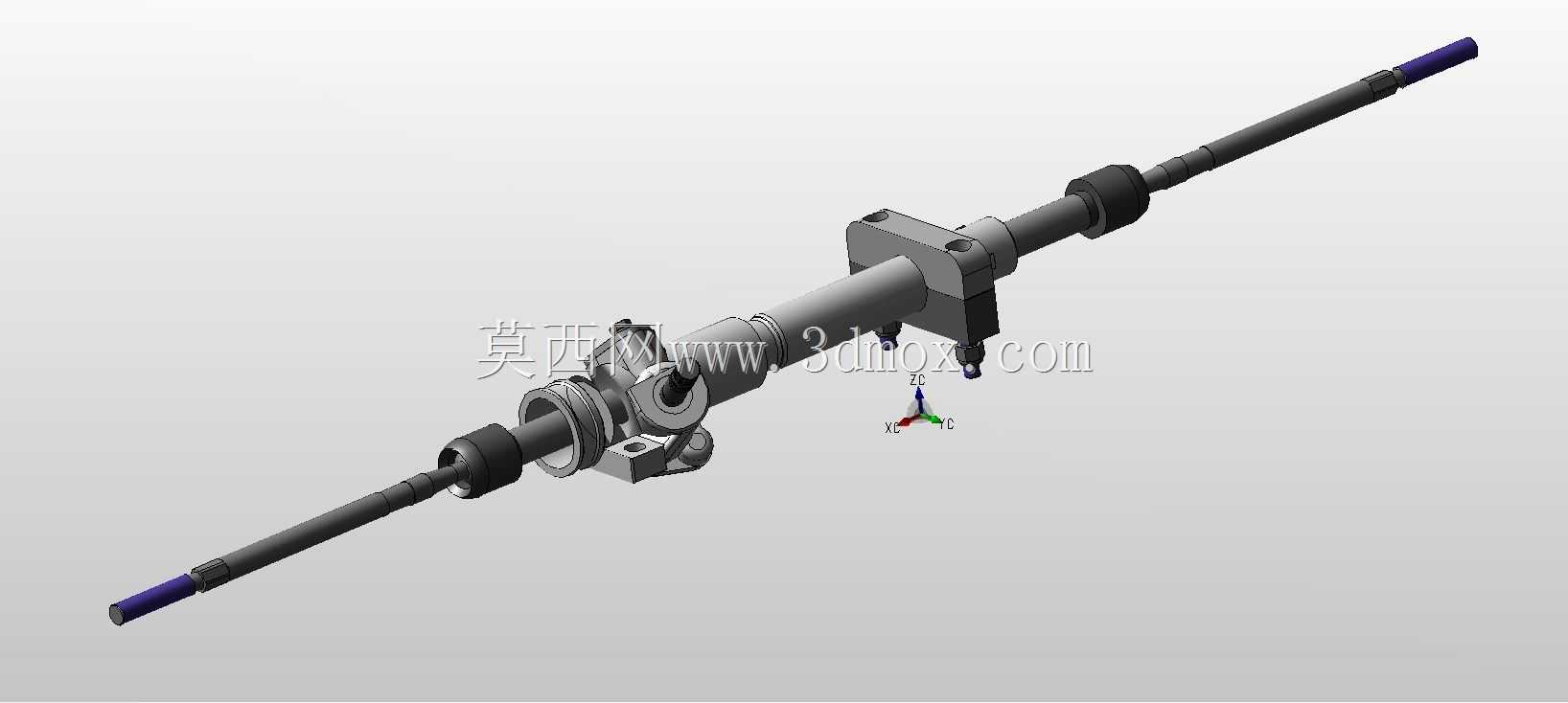

缩短型汽车转向齿条销结构设计

这款缩短5英寸规格的转向齿条销，主要适配紧凑型乘用车、改装类轻型车辆的转向系统布置需求，在整车底盘空间受限的改装场景、小轴距车型的转向机构匹配中应用较多。区别于标准长度的齿条销产品，该款结构在保留核心传动连接功能的前提下，对杆身轴向尺寸做了针对性缩减，能够在不改变转向器核心传动比、啮合间隙参数的基础上，适配更窄的前舱布置空间，解决部分改装场景下转向机构与周边悬架、副车架部件的安装干涉问题。从实际功能来看，该部件作为齿轮齿条式转向器的核心连接传动件，一端承接转向输入轴传递的转向力矩，通过齿条与齿轮的啮合将旋转运动转化为横向直线运动，两端杆身通过球头结构连接转向节，最终带动车轮完成转向动作，其结构强度、装配精度直接决定转向操作的手感与行驶安全。设计过程中，首先明确了缩短后的杆身受力边界，针对轴向尺寸缩减带来的杆身抗弯截面变化，调整了杆身中间段的轴径过渡结构，在安装固定座的位置保留了足够的支撑宽度，避免转向受力时出现杆身挠曲变形；两端的拉杆连接段保留了标准的球头安装接口尺寸，能够与通用规格的转向球头直接适配，无需额外开发配套连接件，降低改装与替换的适配成本。外形尺寸上，总长度较常规规格缩短5英寸，中间壳体的安装孔位间距与标准转向器保持一致，安装固定点的边界尺寸未做改动，可直接替换同系列标准长度齿条销完成装配，不需要对副车架安装位做二次打孔或焊接修改；杆身两端的护套安装位保留了标准的卡槽结构，可匹配常规的橡胶防尘护套，阻挡行驶过程中的泥沙、水渍进入齿条啮合区域，保障内部传动结构的使用寿命。在实际选型匹配过程中，需要注意核对两端拉杆的螺纹规格与原车球头的匹配度，同时确认缩短后的齿条行程是否满足车辆最大转向角的设计要求，避免出现转向角度不足、轮边干涉的问题；建模过程中对齿条与齿轮的啮合间隙、固定座的同轴度公差都做了参数化预留，设计人员可根据具体车型的载荷需求，调整杆身材质、表面处理工艺，适配不同承载等级的车型使用需求。
