带刹车平顶万向工业脚轮结构设计

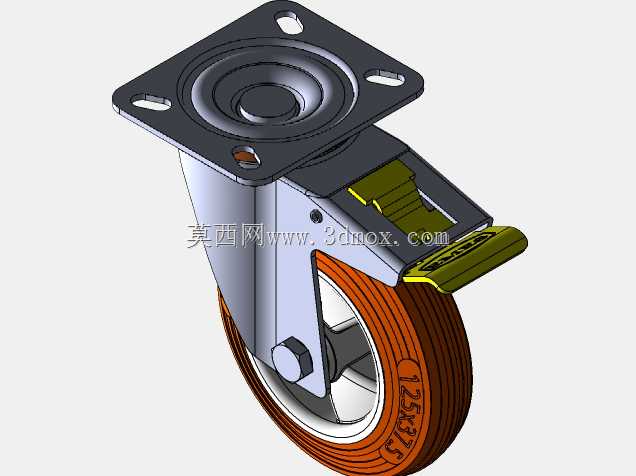

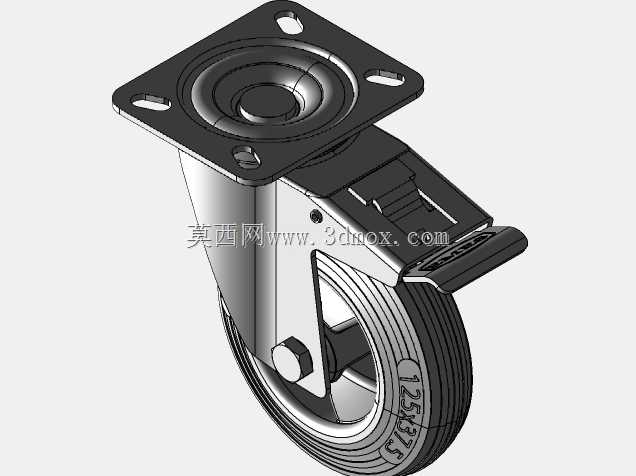

这款带刹车的平顶万向脚轮，在车间周转设备、仓储货架、工业操作台、轻型移动工装的移动机构设计中应用十分广泛，做设备移动端结构选型时，这类脚轮是兼顾移动灵活性与驻停稳定性的常用部件。从结构设计逻辑来看，顶部采用方形四孔安装法兰，安装孔做了长圆孔设计，可适配一定范围内的安装孔位偏差，降低安装座的加工精度要求，法兰盘与转向支架之间采用推力轴承配合回转结构，保证转向时的顺滑度，避免重载下转向卡滞的问题。刹车结构集成在支架侧部，采用脚踏式触发设计，踩下刹车踏板时，锁止结构会同时卡紧轮面与转向回转盘，实现双向锁止，既限制滚轮转动，也限制支架转向，避免设备驻停时出现滑移或自行转向的情况，踏板表面做了防滑齿纹，操作人员穿戴劳保鞋也能可靠触发，解锁时只需踩下踏板尾端即可复位，操作逻辑符合工业现场的使用习惯。滚轮部分采用高弹性耐磨轮面，轮芯为硬质支撑结构，轮面的纹路设计既可以提升与地面的摩擦力，也能在经过车间地面细小焊缝、颗粒杂质时起到一定的缓冲作用，降低移动时的震动传导，保护设备上的精密元器件。做安装边界核算时，要注意法兰盘的安装孔距、支架的回转半径，避免设备底部的结构件与转向中的支架发生干涉，轮径的选择要匹配设备的整体承重需求与地面通过性，125mm规格的轮径可以轻松越过车间常见的地面接缝、小型障碍物，不会出现卡轮情况。支架部分采用加厚金属板材冲压成型，关键受力位置做了加强折弯处理，滚轮的轮轴采用销轴配合防松螺母固定，长期受交变载荷也不会出现松脱问题。在三维建模过程中，这类脚轮的结构细节还原要重点关注回转副的配合间隙、刹车结构的运动行程，确保装配验证时各部件不会出现运动干涉，导入设备总装时，可以直接匹配安装法兰的孔位坐标，快速完成移动机构的装配，减少重复建模的工作量。对于经常做移动类设备设计的工程师来说，这类标准脚轮的模型可以直接复用在不同的项目中，只需要根据实际承重需求调整选型参数即可，不用每次都从零开始绘制轮组结构，能有效提升结构设计的效率。
