带脚轮可移动卷料承托活动货架

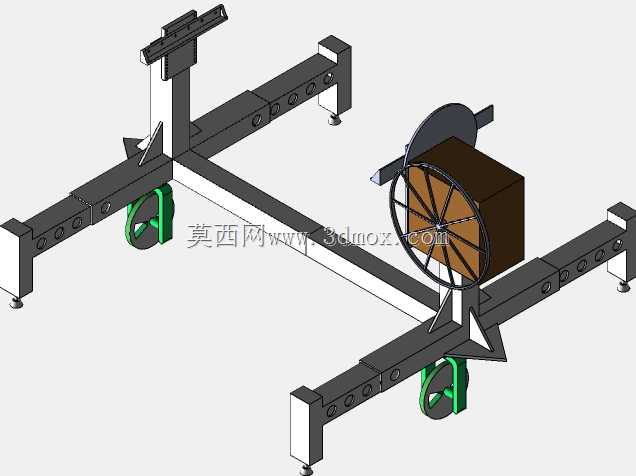

这款可移动承托机架主要面向车间内零散卷料、盘装工件的临时周转与定点存放场景，适配生产现场工位间物料转运频次高、固定货架无法灵活调整点位的作业需求，可直接放置在装配工位旁，减少作业人员往返物料区取件的走动浪费。整体采用方管焊接成型的十字形底架结构，四条伸出的支腿末端均配置可调支撑脚与万向脚轮的组合结构，需要转场移动时可将支撑脚旋起，依靠脚轮推行移位，到达指定点位后旋下支撑脚，将整机抬升脱离脚轮接触面，避免长期承重导致脚轮轴承变形，同时保证架体放置的水平稳定性，不会因地面轻微不平出现晃动。架体一侧设置立式安装支座，可搭配挡块、定位销等配件固定长条形工件，另一侧配置带辐条的卷料承托轮结构，承托轮中心穿装定位轴，可直接套入盘装线缆、卷装带料、盘装密封件等卷状物料，物料可绕承托轮转动，作业时可直接拖拽物料端头取料，无需将整卷物料搬下架体，降低取料的劳动强度。设计阶段充分考虑了车间通道的通行宽度限制，十字底架的支腿长度经过匹配计算，整体外廓宽度控制在常规车间人行通道的允许通行范围内，推行过程中不会磕碰通道两侧的设备或工位器具，同时支腿上预留了多组等距安装孔位，可根据存放物料的尺寸调整挡块、限位件的安装位置，适配不同幅宽、不同卷径的物料存放需求。承托轮的安装高度经过人体工程学校核，取料时的作业高度匹配成年作业人员站立操作的舒适区间，无需过度弯腰或抬手即可完成取料动作。架体的焊接位置均设置三角加强筋，在底架与立柱、承托轮支架的连接位置做补强处理，避免长期承重后焊缝开裂，整体结构无复杂曲面或特殊加工件，所有构件均可采用常规型材切割、焊接加工完成，加工难度低，制作成本可控，适合中小批量加工制作，可直接在现有车间内投入使用，也可根据自身工位的物料类型加装额外的挂板、置物盒等配件，拓展存放工具、零散小零件的功能。
