传感器配套曲面外罩壳体结构设计

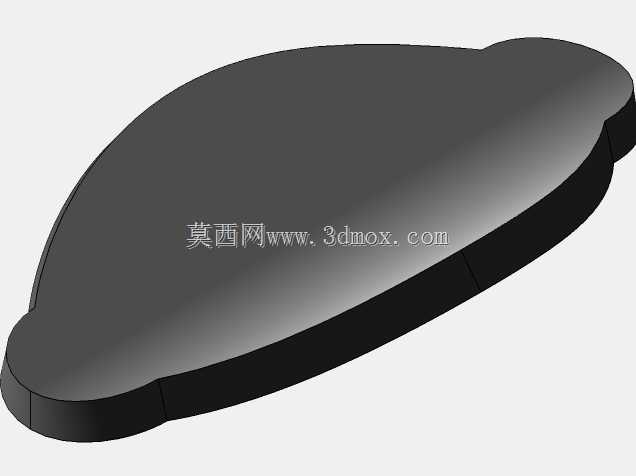

　　这款异形曲面薄壳结构，是针对外露安装类传感检测单元开发的配套防护外罩，在户外环境监测、工业产线非接触式检测工位、智能仓储物料识别点位都有明确的适配场景。不同于常规方正的仪表壳体，它采用流线型的不对称曲面轮廓，首先是为了规避安装点位的空间干涉——不少传感器安装在设备转角、运动部件旁的狭窄位置，方正壳体容易在设备调试、维护时被工具磕碰，或是和相邻运动部件产生刮擦，这种顺着安装基面延展的曲面轮廓，能在完全覆盖内部传感元件、电路板的前提下，把外凸的结构尺寸压缩到最小，不会额外占用过多安装空间。

　　从功能特性来看，这个壳体的壁厚做了均匀化处理，整个曲面过渡区域没有突变的壁厚差，不管是采用注塑成型还是后续做3D打印打样，都能避免出现缩痕、应力集中的问题，壳体边缘做了微幅的止口结构，和底部安装基座配合时，能形成一圈贴合的密封面，搭配密封胶条就可以达到基础的防尘防水等级，适配车间多尘、偶尔有切削液飞溅的使用场景。曲面的弧度设计也考虑了外部干扰的规避，上表面的大弧面没有突兀的凸起，不容易积灰，在户外使用时，雨水落在表面会顺着曲面弧度自然滑落，不会在壳体表面积留形成水膜遮挡传感探头的检测路径——要知道不少光电类、视觉类传感器的检测精度很容易被表面附着的水渍、灰尘影响，这种自溜水的曲面设计能大幅降低日常维护的频次。

　　设计思路上，没有追求复杂的曲面拼接，整个外罩的主体曲面是通过引导线放样生成，两侧的收边轮廓做了顺滑的曲率过渡，没有尖锐的棱角，一方面是避免安装维护时划伤操作人员，另一方面也能减少应力集中点，在设备运行产生振动的工况下，不会因为棱角处的应力累积出现壳体开裂的问题。壳体的安装固定位隐藏在边缘的下沿，从外部看不到安装螺丝，既保证了外表面的整体性，也能避免螺丝长期暴露在潮湿多尘环境中出现锈蚀，后续拆卸维护时，只需要从基座侧松开固定件就能取下外罩，操作十分便捷。

　　从安装边界来看，这个壳体的最大外轮廓顺着安装基面的长向延展，整体厚度控制在较薄的区间，不会在安装后突出基面过多，对于安装在设备操作面旁的传感器来说，不会对操作人员的正常操作动作造成阻碍。曲面的最低点和安装基面完全贴合，没有悬空的区域，安装后不会出现晃动、异响的问题，在设备持续振动的工况下也能保持稳定的防护状态。不同于很多通用型传感器外罩需要额外做适配修改，这个曲面壳体的轮廓是针对特定安装点位的空间边界做的定制化设计，安装时不需要对周边结构做切割、打磨处理，直接对位固定就能完成装配，能大幅缩短现场安装的调试周期。在实际建模过程中，曲面的曲率做了多次调整，最初的版本曲面弧度过大，导致壳体内部的有效容纳空间不足，无法放下带接线端子的传感模块，后续通过调整曲面的控制点位，在保证外轮廓不超出安装边界的前提下，把内部的容纳空间做了优化，刚好能容纳电路板、传感探头和接线端，同时预留了少量的走线空间，避免装配时导线被壳体挤压出现破损。壳体的边缘做了小角度的脱模斜度，不管是批量注塑生产还是小批量打样，都能顺利脱模，不会出现卡模的问题，也不需要额外做复杂的模具抽芯结构，能有效降低生产制造成本。
