中型商用车多片式钢板弹簧结构设计

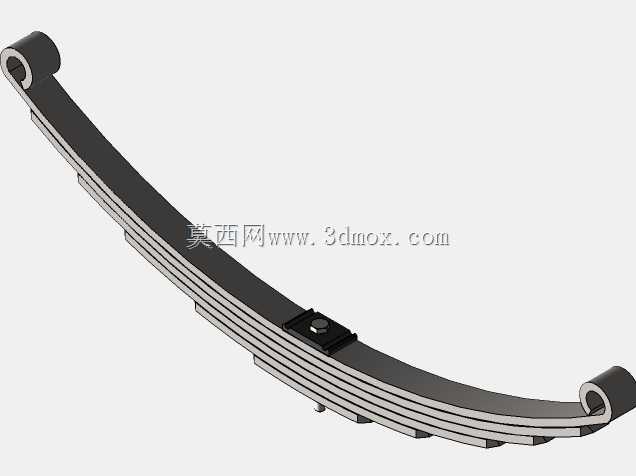

　　在商用车底盘悬架系统的开发环节，多片式钢板弹簧是兼顾承载能力与制造成本的核心弹性部件，这套中型卡车用板簧的三维结构，完全围绕公路运输场景下的重载、变载荷工况做适配。日常运营里，中型卡车需要应对铺装路面的细碎颠簸、非铺装路的冲击载荷，以及空载、半载、满载之间频繁的载荷切换，板簧作为车架与车桥之间的传力缓冲构件，既要承担垂直方向的载荷传递，还要兼顾纵向力、侧向力的传导，同时通过片间摩擦提供一定的阻尼效果，衰减路面传递上来的振动，提升行驶平顺性，降低车架与货箱的结构疲劳风险。

　　从结构设计逻辑来看，这套板簧采用不等长叠片组合形式，最上方的主片两端做卷耳结构，其中一端为固定卷耳，通过销轴与车架前端的吊耳支架铰接，另一端为活动端，配合吊耳结构适配板簧受力变形时的弧长变化，避免运动干涉。各簧片采用曲率渐变的设计，自由状态下各片曲率存在差异，装配夹紧后各片之间存在预压应力，能够抵消部分工作载荷下的拉应力，提升主片的疲劳寿命。片与片之间在装配时会涂抹润滑脂，减少片间相对滑动时的磨损，同时避免干摩擦产生的异响。中部通过中心螺栓与U型螺栓配套的压板结构实现各片的定位夹紧，保证叠片在承受交变载荷时不会发生横向窜动，中心螺栓的位置对应车桥的安装定位点，确保板簧安装位置的精度，避免车桥移位导致的行驶跑偏、轮胎偏磨问题。

　　从安装边界与尺寸适配角度，这套板簧的总成弧高、伸直长度完全匹配中型卡车的悬架布置空间，卷耳的内径尺寸适配常规规格的悬架销轴，保证与原厂支架的互换性；总成宽度匹配车桥上方的安装座宽度，U型螺栓的跨距参数完全对应常规中型卡车后桥的安装孔位，不需要额外修改支架结构即可完成替换。各簧片的厚度、长度按照等强度梁的逻辑做梯度设计，最长的主片厚度略大于后续副片，从第二片开始长度依次递减，保证板簧在受力弯曲时，各片的应力分布尽量均匀，避免局部应力集中导致的单片断裂。板簧两端的卷耳内部设计有衬套安装位，可压入橡胶衬套或者金属复合衬套，缓冲铰接位置的冲击，同时隔绝部分路面振动传递到车架。

　　实际使用过程中，当车辆承受垂直载荷时，板簧会产生向上的弯曲变形，各片之间产生相对滑动，利用片间摩擦消耗振动能量，配合减振器可以快速衰减车身的弹跳；当车辆起步、制动时，板簧会传递纵向的驱动力与制动力，卷耳与吊耳的铰接结构可以允许板簧在变形时绕销轴转动，同时限制板簧的纵向位移，保证车桥与车架之间的相对位置稳定；当车辆转弯承受侧向力时，板簧的横向刚度可以抵抗车身侧倾趋势，配合横向稳定杆进一步提升侧倾稳定性。设计过程中需要重点校核满载工况下的板簧静挠度，保证悬架的固有频率处于合适区间，避免与车身、货箱产生共振，同时要校核极限冲击载荷下的板簧最大应力，确保材料的屈服强度留有足够安全裕度，还要验证板簧在最大动行程时不会发生反向弯曲，避免主片卷耳位置出现应力过载断裂。另外，板簧的夹紧结构设计需要兼顾预紧力的控制，预紧力过大会导致片间摩擦过大，影响缓冲效果，预紧力过小则会导致簧片之间窜动，产生异响甚至磨损异常，中部的压板结构需要做圆角处理，避免边缘位置对簧片产生应力切割，延长整体使用寿命。
