工业存储用立式多层硬件存放机架

在电子制造、五金加工、设备维保类车间的日常运维场景里，零散硬件的分类存储一直是影响工位取件效率、现场5S管理水平的关键环节，这款立式多层硬件存放机架，正是针对小规格工业硬件的高密度存储需求开发的结构方案。从实际落地的使用场景来看，这类机架常布置在生产线边的物料暂存区、维修班组的工具物料间、仓储区域的零散件分拣位，用来分类存放紧固件、小型电子元器件、工装配件、设备维修备用件等品类繁多的小尺寸硬件，替代传统零散的物料盒堆放模式，减少找件的无效工时，同时避免小零件散落丢失的问题。

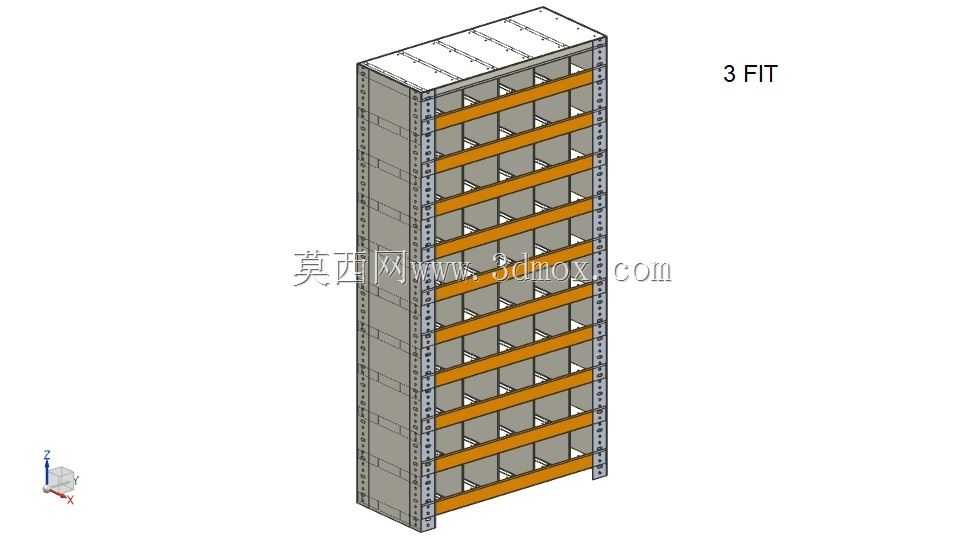

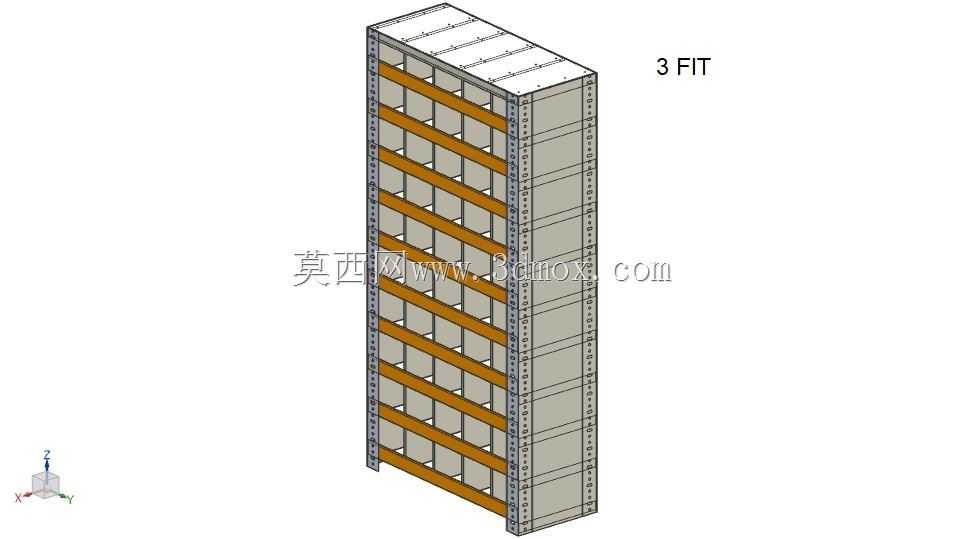

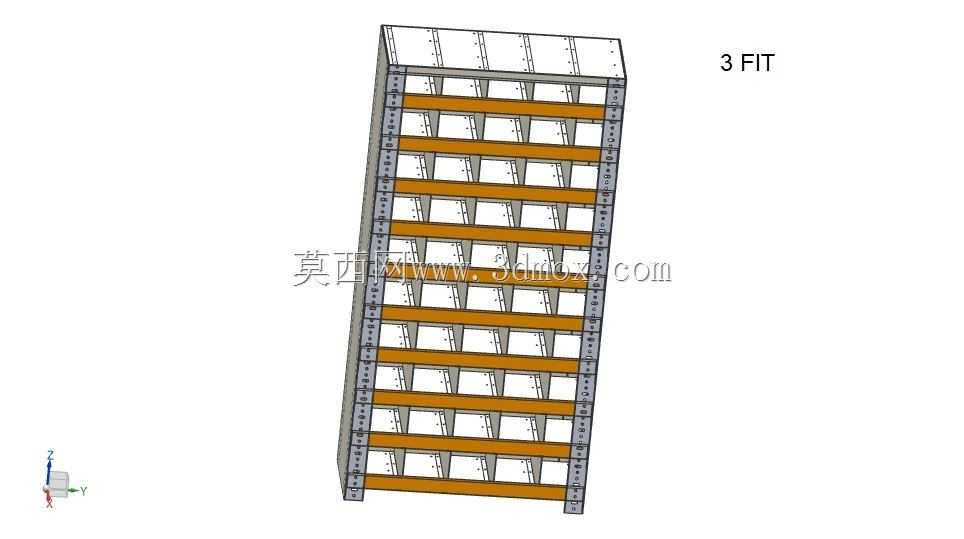

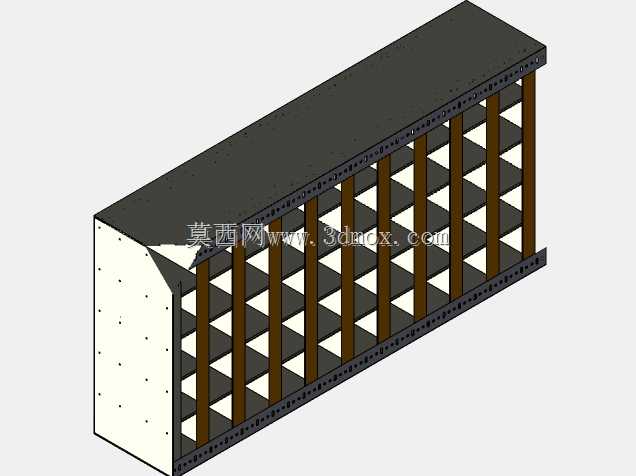

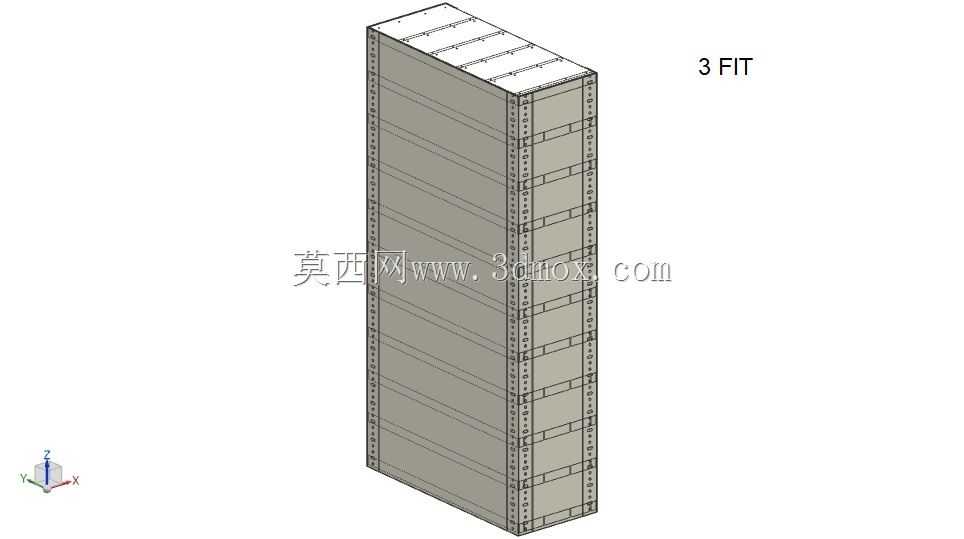

设计阶段首先锚定的是窄面宽、大高度的占地逻辑，整体采用立式窄长结构，在有限的横向占地空间内拓展垂直方向的存储容量，适配车间内边角区域、立柱旁等零散闲置空间的安装需求，不需要占用大面积的平整作业区域。框架主体采用型材拼接的结构形式，侧边预留连续的安装孔位，层板的安装高度可以根据存放硬件的包装尺寸、物料盒高度灵活调整，不会出现固定层间距导致的空间浪费，不管是存放高度较低的螺丝盒、贴片元件盘，还是高度稍高的小型工装夹具、接插件包装盒，都能通过调整层板位置匹配对应的存放空间。

层板采用前后挡边的结构设计，放置在层板上的物料盒不会因为取件时的碰撞出现滑落风险，框架的立柱做了等距的强度加强结构，满载状态下不会出现立柱变形、层板下挠的问题，整体结构的承重冗余按照常规工业零散硬件的最大堆载重量做了预留，日常使用中不需要额外做结构加固。机架的顶部做了封闭的顶板设计，可以避免车间内的浮尘直接落在最上层的物料表面，同时顶部也可以临时放置少量常用的周转物料，拓展临时置物空间。

从安装边界来看，这款机架不需要做地面预埋固定，底部做了平整的支撑脚，放置在硬化的水泥地面、环氧地坪上都可以保持稳定，机架侧边预留了拼接安装孔位，多台同规格机架可以并排拼接成整排的存储墙，也可以单台独立放置在工位旁作为单机位物料架使用。整体结构没有复杂的传动部件，日常维护只需要定期检查拼接螺栓的紧固状态即可，不需要额外的润滑、校准等运维操作，适配工业场景下长期高频使用的需求。在结构建模过程中，所有的拼接孔位都做了标准化的参数化设计，后续如果需要调整机架的整体高度、层板数量，只需要修改对应参数就可以快速衍生出不同规格的衍生型号，不需要重新搭建整体框架，能够快速适配不同车间的存储容量需求。
