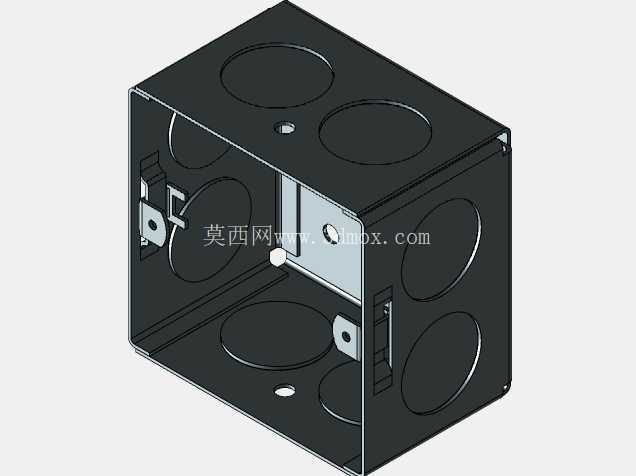

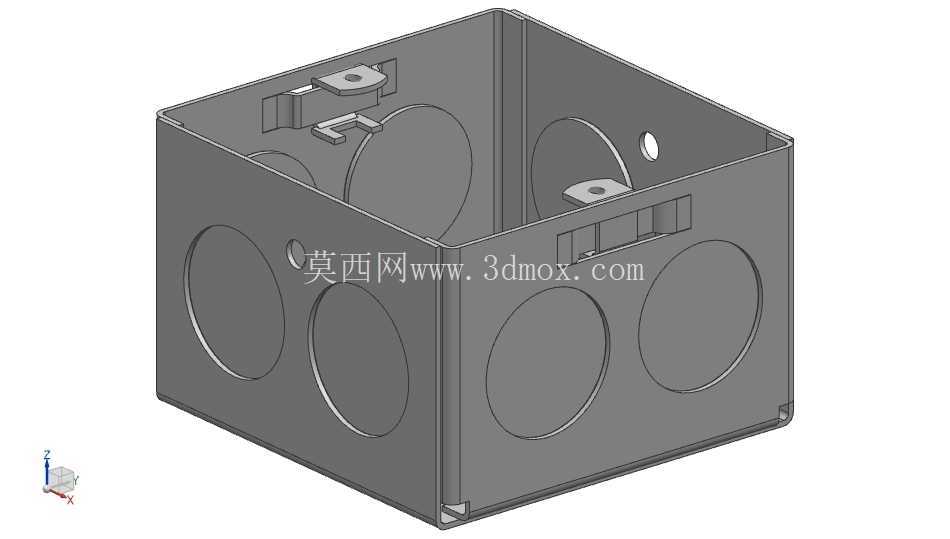

建筑暗装布线用电气预埋暗盒结构

　　在民用建筑、商用楼宇的室内电气布线施工环节，暗装式电气接线盒是墙体预埋阶段不可或缺的基础配件，这类隐藏在墙面抹灰层、装饰面层内部的盒体，承担着固定开关插座面板、容纳电线接头、隔离线路与墙体基材、预留线路检修操作空间的核心作用，本次呈现的暗装盒体结构，正是针对常规86型面板适配场景设计的通用款预埋构件。从实际施工的适配需求出发，盒体采用立方体中空结构设计，整体壁厚控制在1.2-1.5mm区间，既保证混凝土浇筑过程中不会因侧压力出现形变，也不会因壁厚过大挤占内部接线空间，盒体内部净空尺寸严格匹配常规86型开关插座的安装卡位，深度可覆盖常规住宅墙面抹灰层加瓷砖面层的总厚度，避免后期面板安装时出现凹陷、贴合不严的问题。

　　盒体侧壁预留的多组圆形敲落孔，是设计阶段重点考量的细节，不同方向的开孔分别适配垂直方向的上下进线、水平方向的左右邻盒串线，施工时无需额外钻孔，只需根据管线走向敲除对应位置的孔盖即可穿入穿线管，孔位直径匹配国内家装、工装通用的PVC穿线管外径，敲落孔与盒体的连接位做了弱化压痕处理，既保证运输、搬运过程中孔盖不会意外脱落，也能让施工人员用普通螺丝刀即可轻松敲落，不会造成盒体开裂。盒体顶部的两组带孔固定耳，是用于盒体预埋阶段的定位结构，施工时可通过细铁丝穿过固定孔将盒体绑扎在墙体钢筋上，避免混凝土浇筑振捣过程中盒体出现移位、倾斜，固定耳的高度与盒体顶面齐平，不会突出盒体轮廓影响后续墙面找平。

　　盒体开口边缘的卡位结构，专门适配面板安装螺丝的固定孔位，孔位内嵌金属衬套，避免长期使用后螺丝滑牙导致面板松动，衬套的嵌入深度经过反复校核，保证面板螺丝拧入后不会突出盒体内部挤压电线。从结构设计的合理性来看，盒体所有棱角位置都做了小圆弧过渡处理，一方面是注塑脱模阶段的工艺需求，减少应力集中导致的盒体开裂，另一方面也能避免施工人员穿线时被锋利棱角划伤电线绝缘层，降低线路短路的安全隐患。盒体底部的微小透气孔，用于平衡盒体内外的气压差，避免预埋过程中盒体内部密闭空气受热膨胀导致盒体鼓胀，同时也能让墙体内部的少量冷凝水顺着孔位排出，避免盒内长期积水腐蚀电线接头。

　　在实际安装边界的适配性上，该款暗盒可兼容同类型暗盒的并排拼接使用，侧壁的拼接卡位可让多个暗盒在并排安装时保持统一的间距与平整度，满足多联开关、并排插座的安装需求，拼接后的盒体间隙控制在标准面板可覆盖的范围内，不会出现面板安装后漏缝的问题。不同于明装接线盒，这类暗装盒体的所有外部结构都要适配墙体预埋的施工逻辑，外表面的细微防滑纹路可以增加盒体与混凝土、抹灰层的咬合力，避免后期使用过程中盒体在墙体内出现松动转动，盒体深度方向的刻度标识可以帮助施工人员快速判断预埋深度，匹配不同厚度的墙面装饰层。从电气安全的角度考量，盒体内部的所有结构都做了绝缘隔离设计，没有裸露的金属导电部件，所有固定用的金属件都被塑料结构完全包裹，避免电线绝缘层破损后出现漏电传导至墙面的风险，盒体内部的空间预留足够容纳3-4组4平方毫米电线的接头余量，不会出现电线挤压过度导致绝缘层破损的问题。
