11U重型冷轧钢机架安装导轨结构

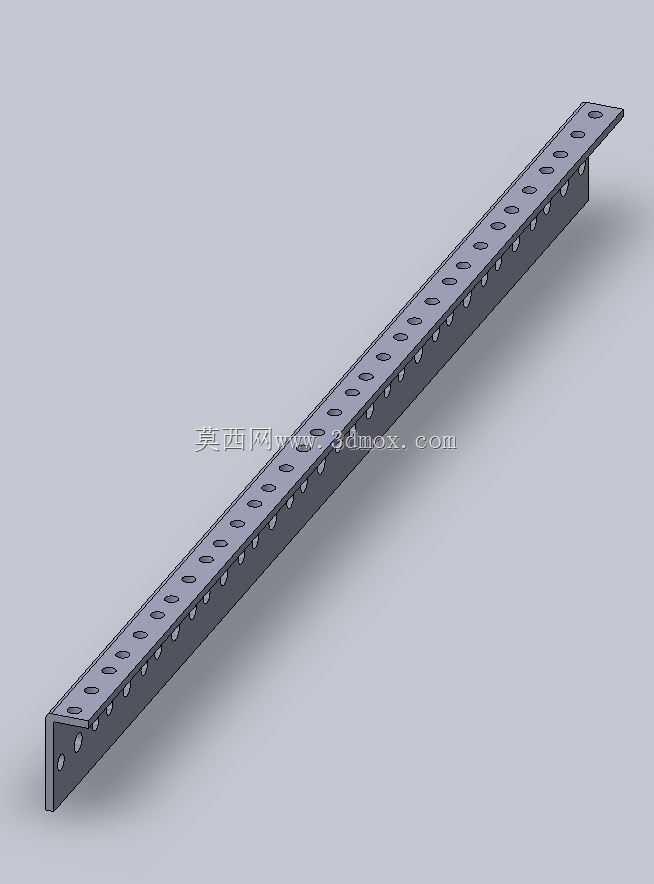

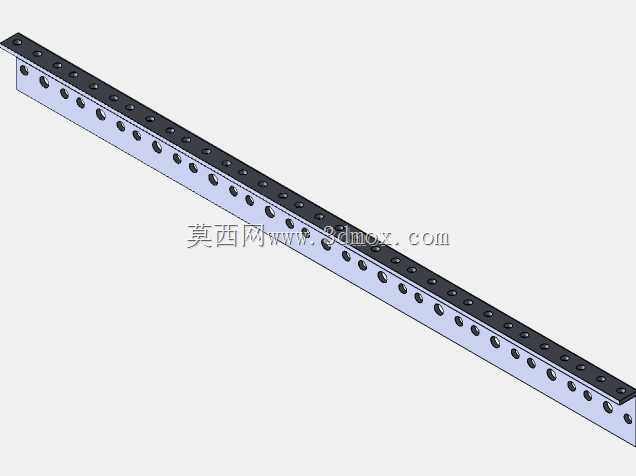

在标准机柜、工业机架以及重型仓储货架的装配体系中，导轨是承担载荷传导、保障部件安装对位精度的核心结构件，这类11U规格的机架导轨，主要适配11U安装高度的机架类设备搭载需求，常见于通讯机柜内部设备承托、工业控制柜模组安装、重型货架的导向承载工位，日常工况下既要承受挂载设备的静载荷，也要抵消设备运维抽拉过程产生的动载荷，对结构刚性、安装孔位的对位精度有明确要求。这款导轨采用3mm冷轧钢板作为基材，整体为L型折弯成型结构，长边作为主体承载面，沿长度方向等距排布多组圆形安装孔，孔位间距严格遵循通用机架安装的标准孔距规范，可兼容常规标准机柜、工业机架的立柱安装点位，无需额外扩孔或改制即可完成对位装配；短边为端部折弯定位边，同样预留安装固定孔，装配时可贴合机架立柱端面完成锁附，避免导轨受载后出现端部翘曲或移位。从设计逻辑来看，导轨主体的等距孔位排布，既可以满足不同深度设备的安装固定需求，也能在导轨自身装配时提供多档位的调节空间，适配不同安装深度的机架场景；L型折弯的结构形式，在同等板材厚度下能大幅提升截面惯性矩，相比平板结构的抗弯折能力提升明显，3mm厚度的冷轧钢基材经过折弯成型后，可满足常规工业级机架设备的承载要求，不会出现长期承载后的塑性形变。在安装边界层面，这款导轨的安装适配场景覆盖标准19英寸机柜的11U安装区间，安装时需保证两根配对导轨的水平度偏差控制在允许范围内，避免后续设备抽拉或安装时出现卡滞；导轨端部的折弯边与机架立柱的贴合面需保证平整，锁附螺丝时需按对角顺序逐步拧紧，避免单侧受力导致导轨出现侧向偏移。导轨表面的孔位均采用冲压成型，孔边无毛刺飞边，可避免安装时刮伤设备表面或划伤操作人员，整体结构无多余冗余设计，所有结构特征均服务于承载与安装功能，没有额外的装饰性结构，完全面向工业装配场景的实用需求设计。在实际应用中，这类导轨除了用于标准机柜的设备承托，也可用于重型货架的货位导向、工业测试台架的模组滑动承载，只要安装孔位匹配、载荷在额定范围内，均可通过调整安装固定点位完成适配，结构通用性较强。
