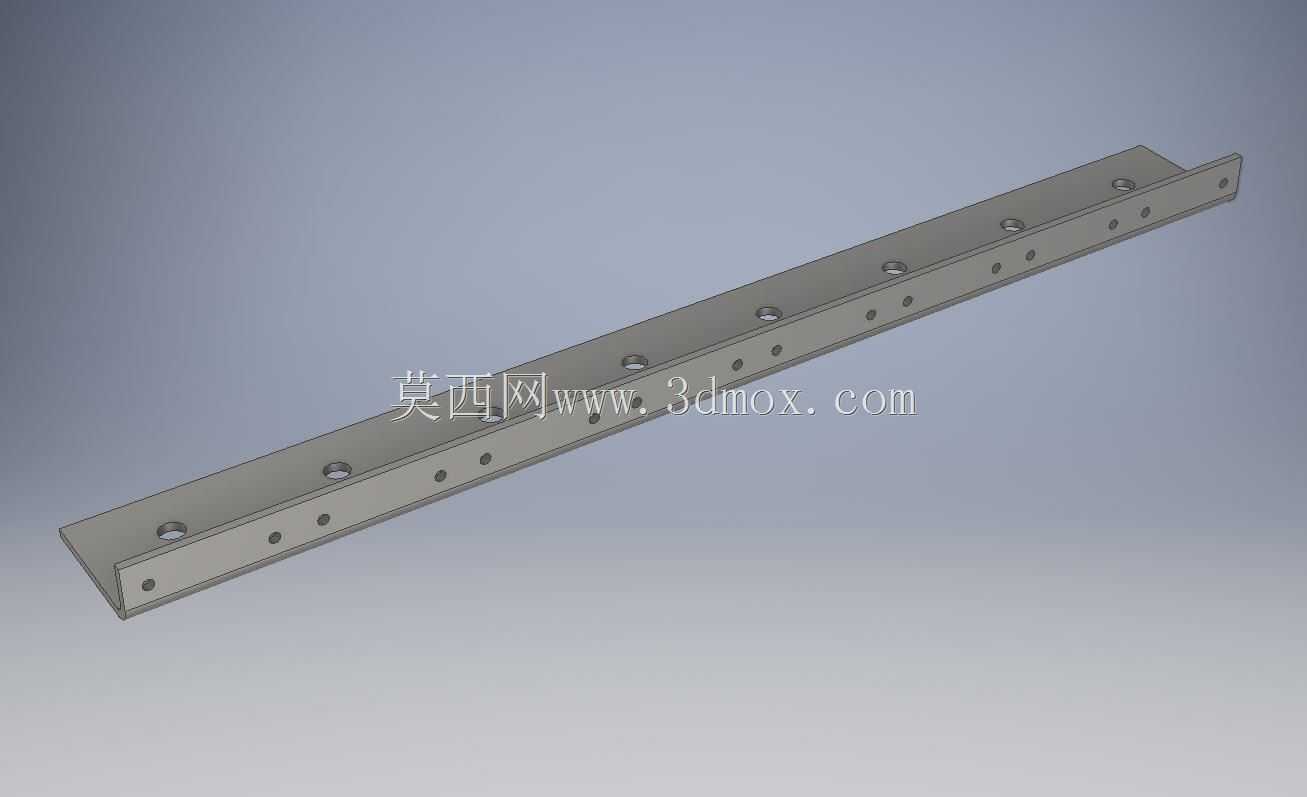

14高8U机架齿条导轨结构设计

这款14高8U机架齿条导轨，是标准机架类设备里常用的集成导向与传动功能的部件，日常在通信机柜插箱、工业测试机架、模块化自动化设备的抽拉机构里应用十分广泛，区别于纯滑动导向的光轴或普通滑轨，它把齿条传动结构和导轨本体做了一体化设计，省去了额外加装齿条的装配工序，也避免了分体安装时齿条与导轨平行度调校的误差问题。从实际使用场景来看，这类导轨常用来承载需要抽拉维护的重型功能模块，比如机架式安装的工业电源模块、信号处理单元、重载插装设备，抽拉过程中既可以通过导轨本身保证运动直线度，集成的齿条还能配合齿轮实现匀速驱动，不管是手动抽拉带阻尼的重型模块，还是配合电机实现自动伸缩的机架机构，都能保证运动过程无卡滞、传动啮合间隙控制在合理范围内。设计层面上，导轨本体采用等截面长条结构，高度设定为14mm，适配8U标准机架的安装空间预留，不会占用过多机架内部的有效安装高度，导轨上的安装孔做了等距排布，同时区分了沉头固定孔与定位销孔，安装时可以先通过销孔完成定位，再锁入沉头螺钉完成固定，能有效避免安装时的孔位错位问题，导轨侧面的齿形做了标准模数设计，齿面的受力角度经过优化，在承受垂直于安装面的额定负载时，齿根的弯曲应力控制在材料许用应力范围内，长期往复运动也不会出现断齿或过度磨损的问题。从安装边界来看，导轨的安装基准面做了精加工处理，平面度公差控制在工业级安装要求范围内，单根导轨的两端预留了对接止口，多根拼接使用时可以保证拼接处的导轨面与齿形的连续性，不会出现拼接处的运动顿挫，导轨的滑动接触面做了均匀的润滑槽设计，日常维护时可以直接在槽内填入润滑脂，长时间运行也能保持较低的摩擦系数，减少磨损带来的精度下降。在实际选型适配时，需要注意对应配合齿轮的模数与压力角和导轨齿条参数匹配，同时根据承载的模块重量确认导轨的安装螺钉间距，负载较大的场景下可以适当加密固定点，避免长期受力后导轨出现形变，影响运动精度。这类一体化导轨相比分体式的导轨加齿条组合，整体安装空间更小，装配调校难度更低，在紧凑的机架类设备里能大幅节省设计与装配的工时，也能减少分体部件带来的累积误差，提升整套抽拉机构的运行稳定性。
