环形轨道物料转运轨架直线输送系统

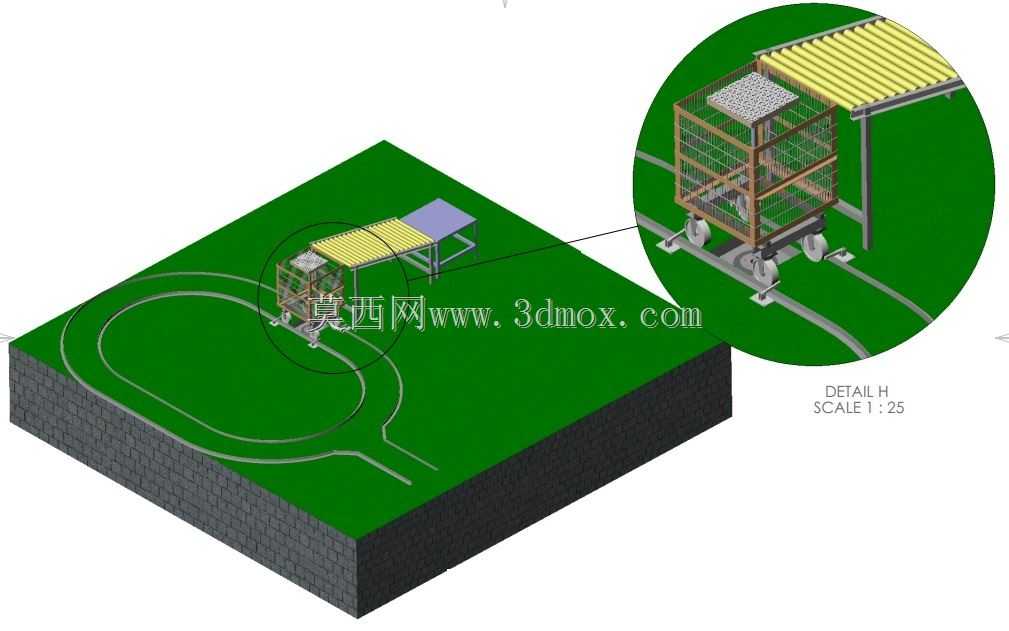

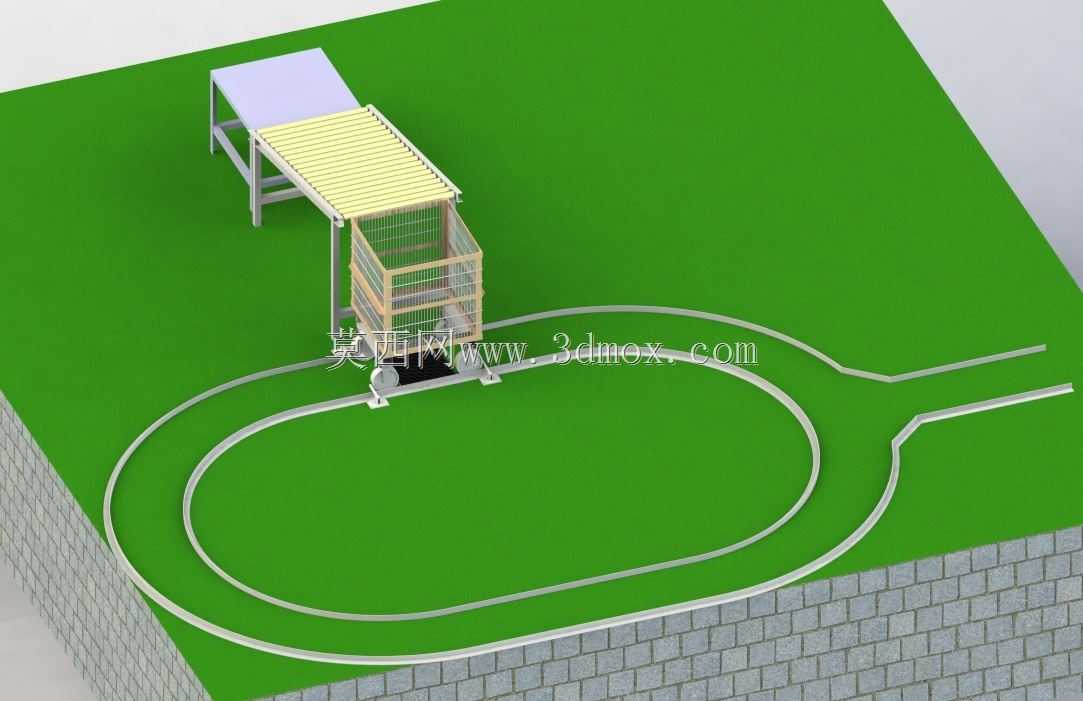

这套轨架直线输送系统主要面向生产车间内的定点物料转运场景，可适配箱体类、周转笼装类工件的长距离循环输送需求，常见于汽配加工、轻工组装类车间的工序间物料流转环节，替代传统人工推车转运的低效模式，减少车间内交叉物流的动线冲突。整套系统采用地埋式轨道铺设方案，轨道嵌入车间地面找平层安装，不会额外占用地面通行空间，轨道环线包含直线输送段与圆弧转弯段，转弯段曲率经过适配料架轮组的转弯半径校核，可保证料架在转弯过程中无卡滞、无侧倾风险。配套的移动料架采用方管焊接框架结构，侧面加装防护网避免物料在输送过程中滑落，顶部可根据输送物料的类型适配不同的承载台面，本次模型中呈现的平板台面适配周转箱、料笼的放置，也可更换为辊道台面对接上下游的输送线体，实现物料的无动力转接。料架底部的行走轮组采用与轨道型面匹配的导向轮结构，无需额外的导向机构即可沿轨道精准行进，轮组内置轴承结构，推行阻力小，单台料架的额定承载可根据实际需求调整框架型材壁厚来适配，常规配置下可满足单架500kg以内的物料转运需求。轨道的直线段可根据车间的实际布局调整长度，圆弧段采用标准模块化段拼接，安装时无需现场复杂弯制，可大幅缩短现场施工周期，轨道上表面与地面完成面齐平，不会对车间内的叉车通行、人员行走造成阻碍。系统的接驳工位设置在轨道直线段的侧边位置，工位旁可搭配上下料平台，料架行至工位时可通过简易的定位挡块锁定位置，方便操作人员完成物料的装卸作业，整套系统无需额外的动力驱动，可依靠人工推行或者搭配简单的牵引机构实现多台料架的循环流转，相比动力输送线投入成本更低，维护难度更小，适合多品种小批量生产模式下的柔性物料输送需求。设计过程中重点校核了料架轮组与轨道的配合间隙，转弯段的间隙预留量比直线段大0.5mm，避免温度变化导致轨道热胀冷缩引发卡滞，同时料架的整体高度控制在1.8米以内，适配车间常规的通道门高度，可满足跨车间转运的通行需求，料架底部的离地间隙控制在10mm，既可以避免地面杂物卷入轮组，也不会因为间隙过大导致料架行进过程中晃动量过大。
