DIY桌面小型数控雕刻机结构设计

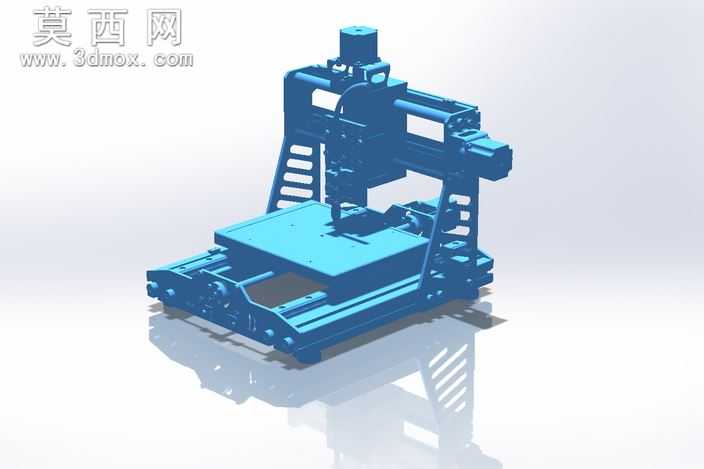

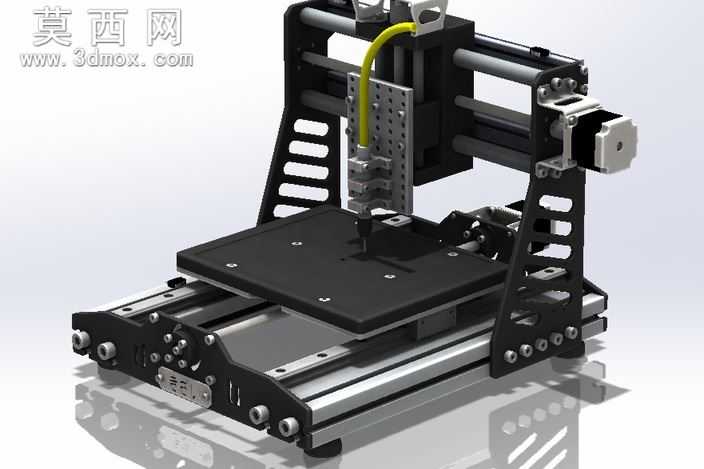

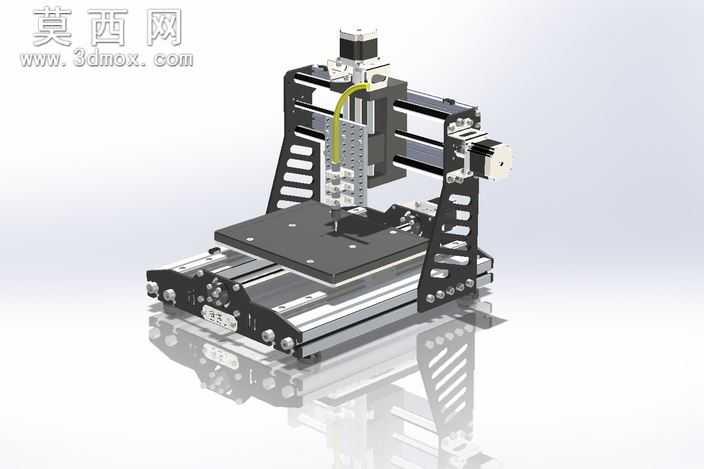

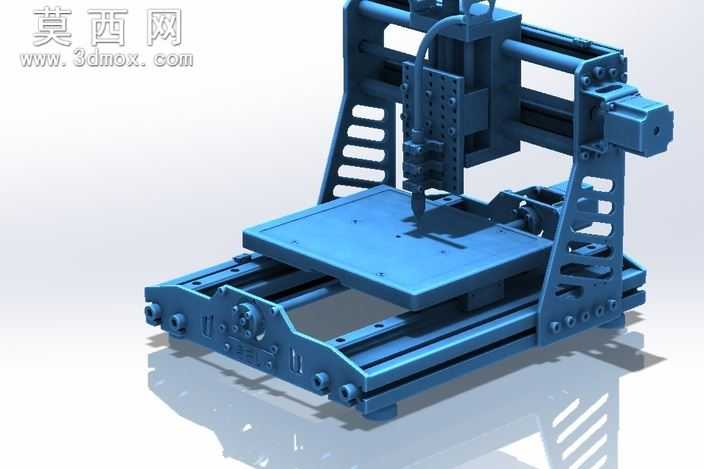

本模型为DIY桌面级数控雕刻机完整三维设计，整体采用龙门式动龙门结构布局，在三维建模过程中严格遵循DIY加工的可行性原则，对每一个零部件的装配公差、安装间隙都做了精细化的参数化设定，确保非工业加工条件下也能完成整机组装。模型渲染阶段采用金属哑光材质搭配工业黑阳极氧化质感，还原铝型材机架、钢板结构件的真实视觉效果，对导轨滑块、步进电机、主轴夹具等标准件均按照厂商公开的实际尺寸1:1建模，没有做简化省略处理，能够直观呈现整机的装配逻辑。

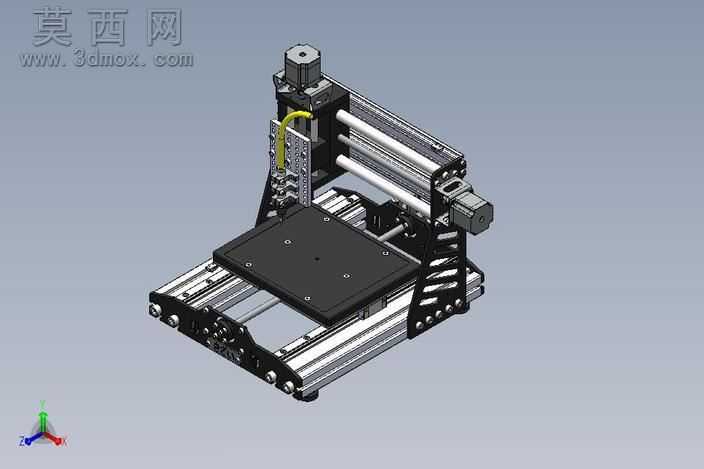

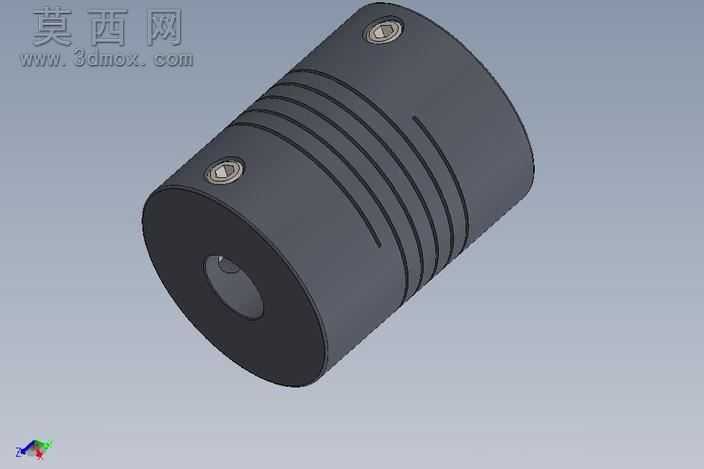

从结构设计来看，机架主体采用标准20系列铝型材搭配激光切割成型的钢板侧架，侧架上预留了导轨安装位、电机固定孔、线束走线槽，所有安装孔位均做了沉头设计，保证组装后螺栓头不会突出干涉运动部件。X轴采用双直线导轨搭配滚珠丝杠传动，导轨平行度在建模时做了公差约束，确保运动过程中不会出现卡顿；Y轴传动组件布置在工作台下方，采用宽间距导轨设计提升工作台承载能力，可适配小型亚克力板、PCB板、软金属板材的雕刻加工需求；Z轴滑台采用轻量化设计，搭载nema23规格45mm与90mm长度的步进电机，滑台部分做了镂空减重处理，既保证结构刚性又降低运动惯量，提升Z轴上下运动的响应速度。

设计思路上充分考虑DIY爱好者的加工条件，所有非标结构件均采用平板激光切割工艺即可加工，不需要复杂的五轴铣削工序，铝型材部分可直接采购标准定尺型材裁切使用，大幅降低自制门槛。模型中完整呈现了主轴夹具的快换结构、行程限位开关的安装位置、拖链的走线布局，甚至对螺栓螺母的选型、防松垫片的安装位置都做了明确的装配体现，可直接作为DIY组装的三维指导图纸，也可作为小型数控设备教学的结构参考案例，帮助学习者理解三轴数控设备的运动原理、传动布局与装配逻辑。
