桌面型龙门式数控雕刻机结构设计

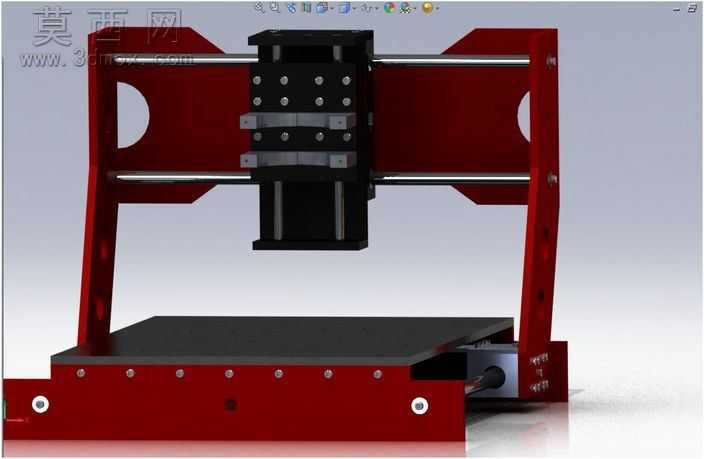

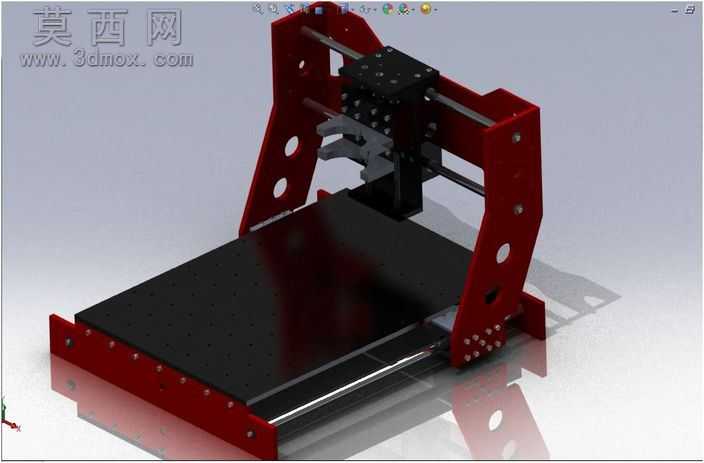

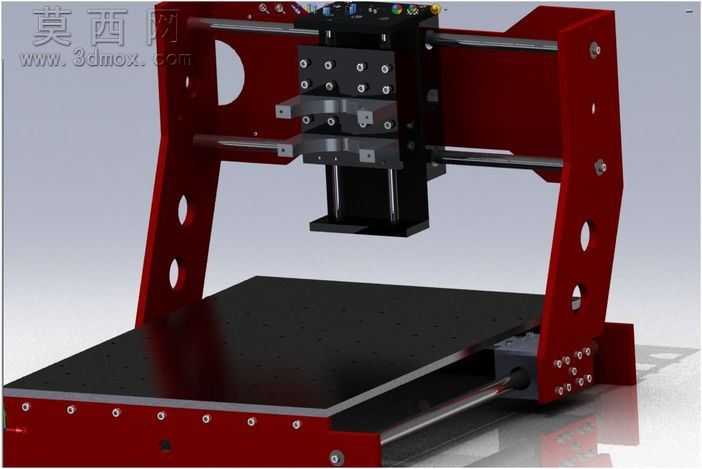

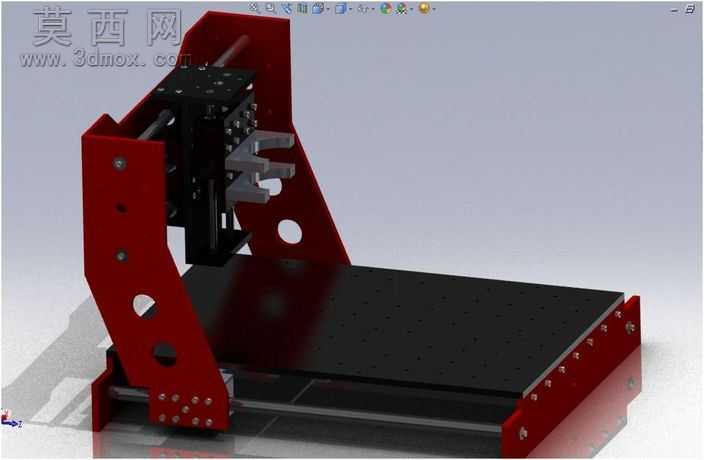

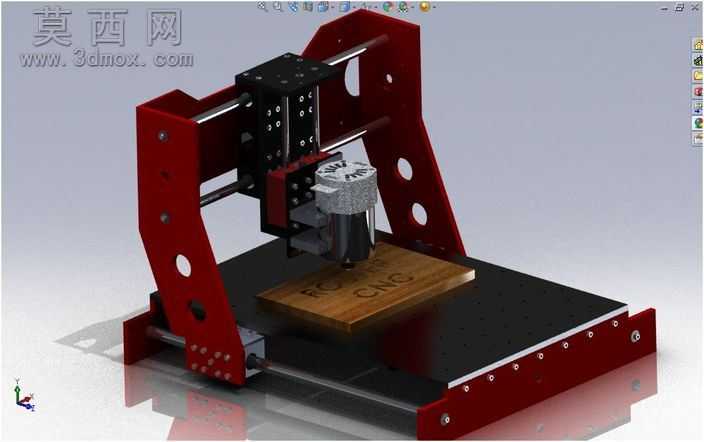

本作品为创作者首次在SolidWorks环境中完成的桌面级数控雕刻机三维建模设计，整体采用经典龙门式架构布局，建模过程中优先兼顾结构实用性与加工装配可行性，适合个人DIY制作与小型工件雕刻加工场景使用。建模阶段创作者对各功能部件进行了独立建模与整体装配校验，两侧立式支撑侧板采用镂空减重设计，在保证结构刚性的前提下有效降低整机自重，侧板上预留的安装孔位严格对应光轴导轨、传动组件的装配尺寸，避免装配干涉问题。工作台采用带密集安装孔的平板结构设计，方便用户通过夹具固定不同尺寸的加工工件，工作台下方配套直线光轴导轨与传动组件，实现Y轴方向的平稳进给运动。龙门横梁部分搭载X轴传动导轨与Z轴主轴安装滑台，Z轴滑台可实现垂直方向的进给运动，整体三轴传动布局清晰，各运动轴的行程范围经过合理规划，可满足小型木工、塑料、软金属工件的雕刻加工需求。渲染阶段采用金属材质与工程塑料材质区分不同部件，红色机架部分赋予金属烤漆质感，黑色工作台、滑台部分赋予哑光金属质感，导轨光轴部分赋予抛光金属质感，整体渲染效果清晰展现各部件的装配关系与外观特征。创作者在建模过程中坦言作为首次完成的完整数控设备模型，部分细节如磁吸盘等结构尚未完善，但整体核心传动结构、机架支撑结构、运动滑台结构均已完整呈现，模型可作为个人DIY雕刻机的结构参考，也可用于数控设备入门学习的结构拆解案例，帮助初学者理解三轴数控雕刻机的运动原理与装配逻辑，后续可在此基础上补充主轴电机、驱动组件、控制模块等细节结构，完善成为可直接用于生产加工的完整设备模型。
