小型龙门式数控雕刻机结构设计

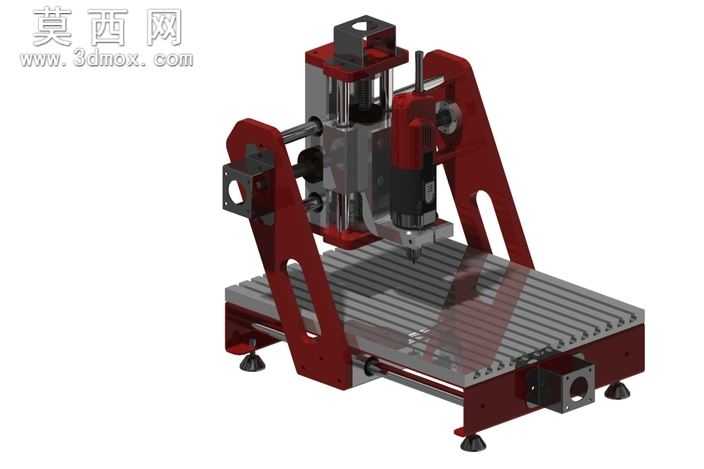

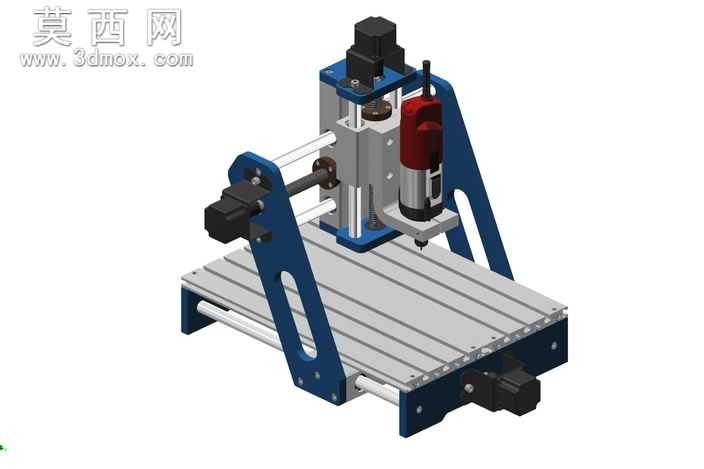

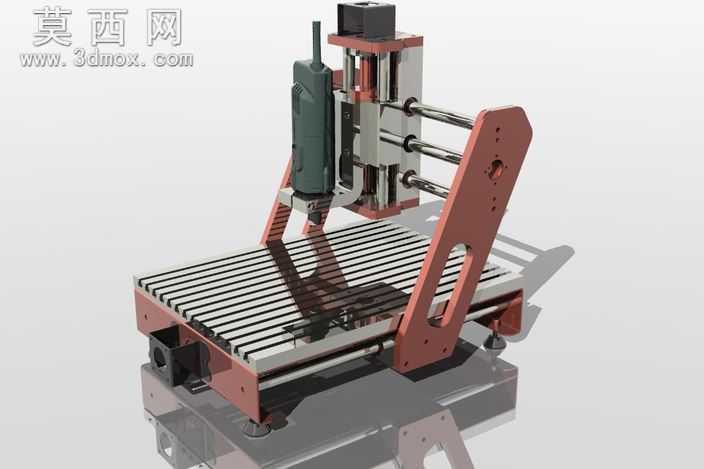

本模型为小型桌面级龙门式数控雕刻机，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工设备的设计规范，对每一处装配结构都做了干涉检查，确保各运动部件在全行程内无碰撞、无卡滞。从外观渲染来看，设备主体支撑结构采用酒红色金属质感材质，模拟铸铁机架的厚重质感，有效提升设备运行时的稳定性，工作台面采用银灰色铝合金型材纹理材质，还原T型槽工作台的真实质感，主轴部件采用黑红配色的工程塑料与金属结合的材质表现，清晰区分电机外壳、主轴夹头、传动部件的不同材质属性，渲染光影过渡自然，各部件的棱角、安装孔位、连接缝隙都做了精细化表现，能够直观呈现设备的真实外观效果。从结构设计来看，设备采用经典的定梁龙门式布局，两侧立式支撑臂为一体化铸造结构，带有减重镂空槽，在保证结构刚性的同时降低设备整体重量；X轴传动组件布置在工作台下方，通过丝杠传动带动工作台实现前后方向的进给运动，Y轴传动组件布置在横梁上方，带动滑板实现左右方向的进给，Z轴传动组件垂直安装在Y轴滑板上，带动高速主轴实现上下方向的进给，三轴均采用直线导轨作为导向部件，配合滚珠丝杠传动，保证运动精度与传动效率。设备底部配备四个可调式脚杯，可调节设备水平度，抵消安装面不平整带来的精度影响；主轴采用高速电主轴结构，通过专用夹头安装雕刻刀具，可适配不同直径的铣削、雕刻刀具，满足木工、广告标识、小型零件加工等多种场景的加工需求。设计过程中充分考虑了小型加工设备的易用性，各轴的驱动电机安装座都设计了方便调节的张紧结构，便于后期维护时调整传动带或丝杠的预紧力，电气元件的安装位置预留了足够的走线空间，机架上的安装孔位都做了沉头设计，保证安装后螺栓头不突出于安装面，避免干涉运动部件。整体模型结构完整，各零件装配关系清晰，可直接用于设备的结构验证、教学演示以及小型数控设备的开发参考，能够帮助设计者快速理解小型龙门数控雕刻机的传动原理与结构布局。
