轴驱夹紧安装摆臂结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:234205
  • 轴驱夹紧安装摆臂结构设计

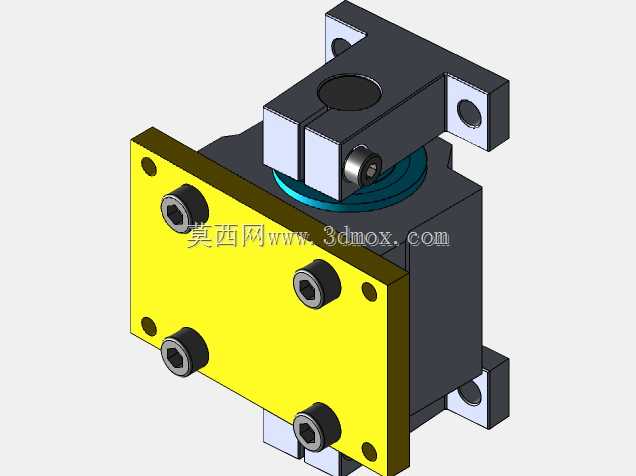

在非标自动化生产线的X轴传动单元布局中,这类摆臂构件承担着将轴驱组件牢靠锁紧在设备机架上的核心作用,是传动链路与安装基座之间的关键衔接载体。从实际应用场景来看,这类结构常出现在直线模组移栽、点位往复输送的工位段,当轴驱齿轮箱运行产生持续振动与交变载荷时,摆臂的结构刚性直接决定了传动精度的保持能力,一旦衔接部位出现松动偏移,齿轮啮合间隙会快速增大,不仅会产生异常传动噪音,还会直接导致末端执行件的走位偏差,影响整线的运行稳定性。

从功能特性上看,该摆臂采用分体夹装的锁紧思路,上部的开槽夹持位可以适配对应直径的轴类部件,通过侧边锁紧螺栓的预紧力实现环抱式固定,相比传统的顶丝锁紧结构,这种夹装方式的接触面积更大,锁紧力分布更均匀,即便在频繁启停的冲击载荷下也不容易出现轴件滑移的问题。下部的安装基板采用带定位销孔的平板结构,四个角位预留的内六角螺栓安装位,可以直接贴合机架的安装面完成固定,基板与主体衔接部位做了加厚过渡处理,避免应力集中导致的结构断裂。

设计过程中,首先要核算夹持位的开合量与轴件公差的匹配度,开槽的宽度需要保证在螺栓未锁紧时,轴件可以顺利穿入夹持孔,锁紧后夹持面能完全贴合轴的外圆面,不会出现局部点接触的情况。安装基板的螺栓孔位需要与机架上的预设安装孔完全同轴,孔位公差控制在合理范围内,避免现场安装时出现错位无法装配的问题。同时要考虑摆臂的整体安装边界,上部夹持位的中心高度要匹配轴驱齿轮箱的输出轴中心高,下部基板的安装面要保证足够的平面度,防止装配后出现摆臂偏斜,导致轴件承受额外的径向力。

在结构细节处理上,夹持位的螺栓孔做了沉台设计,锁紧螺栓的头部可以完全沉入构件内部,不会突出表面干涉周边的管线或其他运动部件。基板与主体连接的根部做了圆角过渡,减少铣削加工过程中的应力残留,同时提升长期受载下的结构疲劳强度。整个构件的外形轮廓没有多余的突出结构,在满足刚性要求的前提下尽可能压缩了整体体积,不会占用过多的设备内部安装空间,适配紧凑布局的自动化设备安装需求。
