齿条齿轮传动式电动平开门结构设计

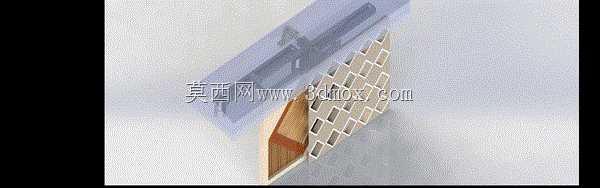

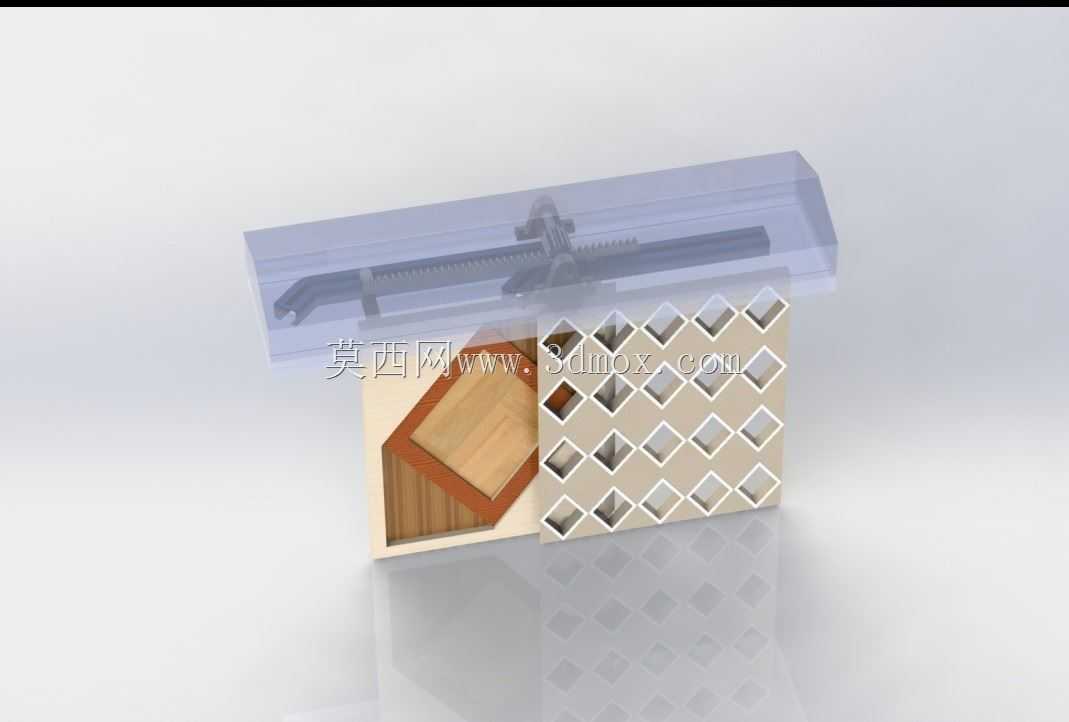

这款采用齿条与小齿轮啮合传动的电动平开门结构，在商用通道、工业车间侧门、设备防护舱门等场景中有着广泛适配性，区别于皮带传动的平开门结构，齿轮齿条的啮合传动形式不存在长期使用后的打滑松弛问题，传动精度与负载耐受能力更适配有一定门体自重的应用场景。从实际使用需求出发，这类平开门不需要占用门体前后的摆动空间，仅需沿门侧预留与门宽匹配的平移行程即可完成开合动作，对于通道宽度有限、门侧有固定设备或管线排布的安装场景，能够大幅降低空间占用要求，不会出现平开门扇摆动磕碰周边设备的问题。

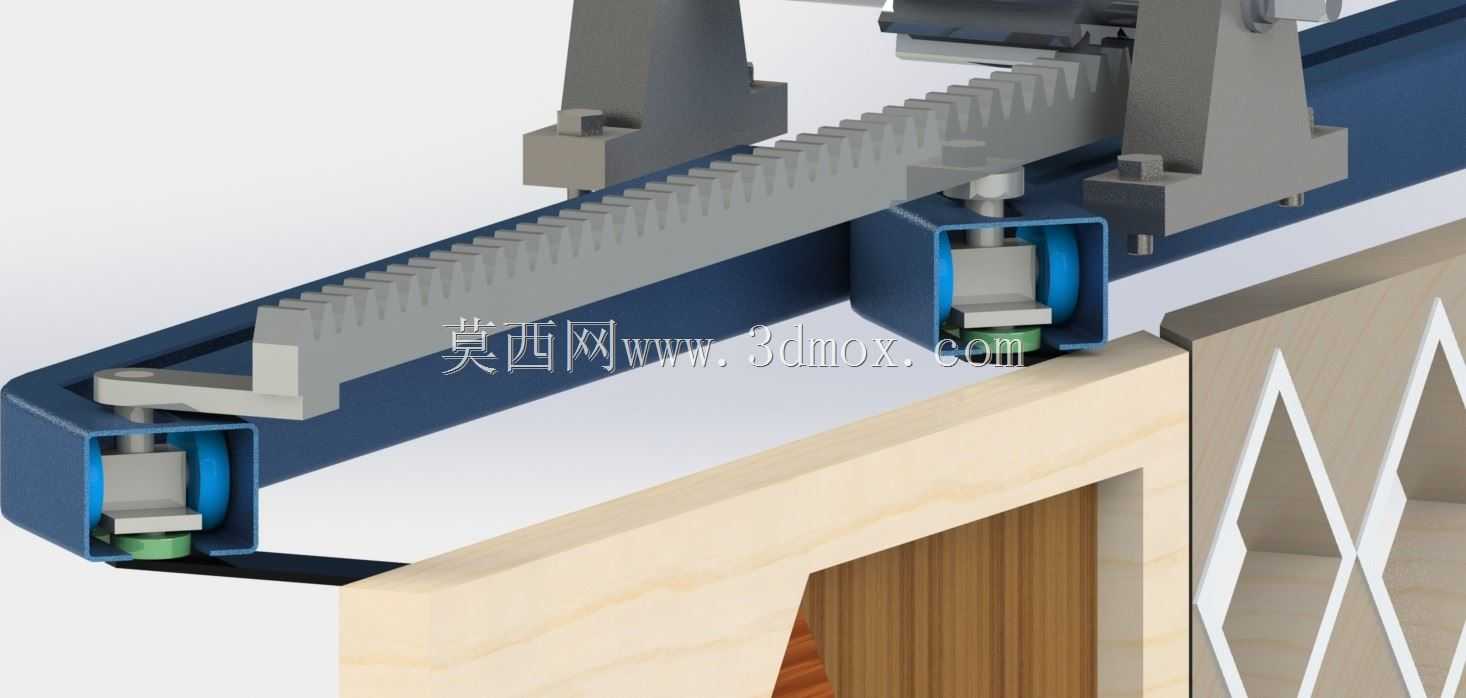

设计过程中优先考虑了传动链路的布局合理性，小齿轮直接与驱动输出端连接，齿条沿门体平移方向平行固定在门体侧边，啮合间隙控制在合理范围内，既避免间隙过大导致的传动回程误差，也防止间隙过小造成的啮合卡滞、运行噪音过大问题。门体底部配套的导向支撑结构沿预埋的导轨方向滑动，承担门体的全部竖向载荷，齿轮齿条副仅承担水平方向的传动驱动力，不会因门体自重造成轮齿的偏磨，能够有效延长传动部件的使用寿命。

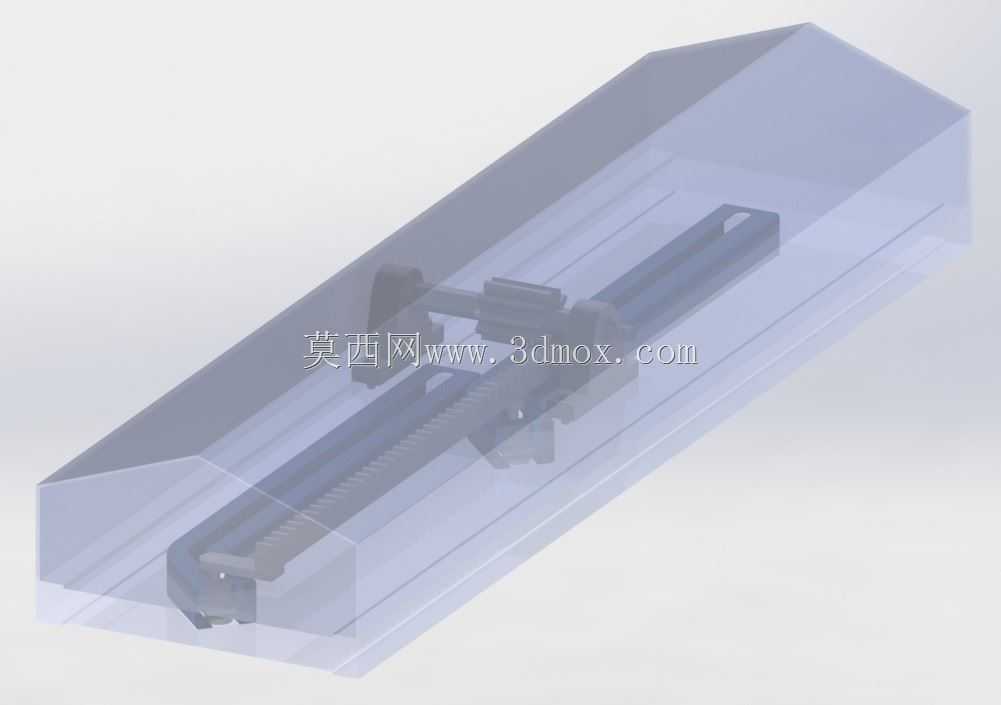

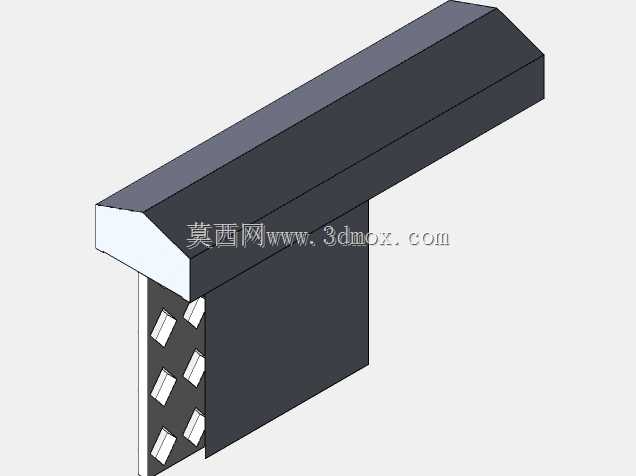

从安装边界来看，整套驱动机构集成在门体上方的防护壳体内，不需要在地面开挖预埋槽，降低了现场施工的改造量，适配现有普通平开门的电动化改造场景，安装时仅需保证齿条安装面与齿轮轴线的垂直度、导轨与齿条的平行度即可，对安装人员的技术门槛要求较低。门体的行程两端设置有硬限位与软限位双重保护，当门体运行到全开或全闭位置时，会先触发软限位切断驱动动力，若软限位失效则硬限位结构会直接阻挡门体继续移动，避免出现齿轮齿条脱啮、门体脱轨的风险。

日常运行过程中，齿轮齿条副处于半封闭的防护空间内，能够减少车间粉尘、室外扬尘落在啮合齿面上，降低轮齿的磨损速率，日常维护仅需定期在齿面涂抹润滑脂即可，不需要频繁拆解调整传动部件张紧度，相比皮带传动、链条传动的平开门结构，后期维护工作量更低。整套结构的传动效率较高，驱动端不需要配置过大功率的动力单元即可带动百公斤级的门体平稳运行，开合速度可根据实际使用场景调整，在人员通行频繁的通道场景中，可设置较快的开合速度提升通行效率，在精密设备舱门场景中则可降低开合速度，避免门体移动产生的振动影响设备运行精度。
