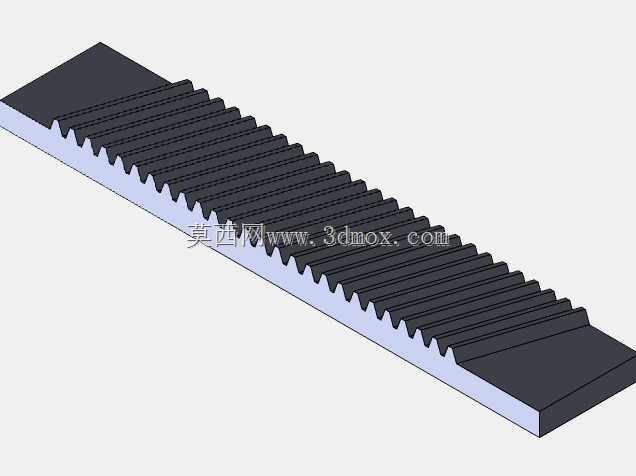

2.5模数18角螺旋齿传动齿条结构

在各类直线传动、精密进给的机械结构场景中，螺旋齿条是实现旋转运动与直线运动高效转换的核心传动部件，这款2.5模数的螺旋齿齿条，常被应用在自动化输送线的进给单元、小型机床的直线位移机构、工装夹具的行程调节模块中，相比直齿齿条，其螺旋齿结构在啮合过程中能实现多齿连续接触，传动过程更平稳，啮合冲击更小，运行噪音更低，适合中低速、有一定传动精度要求的直线传动场景。从设计层面来看，这款齿条采用18度压力角的螺旋齿形，总齿数26齿，有效啮合长度对应50mm行程，齿形参数经过啮合校验，能与同模数的螺旋齿轮完成顺畅配合，齿顶与齿根的过渡圆角做了优化处理，可有效降低齿根应力集中，提升部件的交变载荷耐受能力，适配常规工况下的往复传动需求。齿条的基体采用规整的矩形截面设计，安装基准面做了平面度管控，安装时可通过底面与侧基准面完成定位，直接通过压紧块或者安装螺钉固定在设备的安装基座上，不需要额外做复杂的适配加工，两端的平直段预留了安装避让空间，方便多段齿条拼接时的对位调整，满足更长行程的传动需求。在实际选型应用中，这类螺旋齿条的安装需要保证与配对齿轮的中心距公差控制在合理范围内，齿面啮合侧隙要根据实际运行速度、负载情况做适配调整，避免侧隙过大导致传动反向间隙超标，或是侧隙过小出现卡滞、齿面异常磨损的问题。齿面的啮合接触区域需要沿齿长方向均匀分布，才能保证传动过程中载荷均匀分担，避免局部齿面过载出现崩齿、过度磨损的情况。相比普通直齿齿条，这款螺旋齿结构在运行时的重合度更高，每一个时刻参与啮合的齿数更多，单齿承受的载荷更小，同等模数下能传递更大的扭矩，同时传动过程中的振动与冲击明显降低，适合用在对运行平稳性有一定要求的自动化设备、轻工机械、小型专用机床的直线传动结构中，也可用于各类非标自动化设备的行程驱动单元，作为直线运动的基准传动部件使用。
