汽车齿轮齿条式转向元件架结构设计

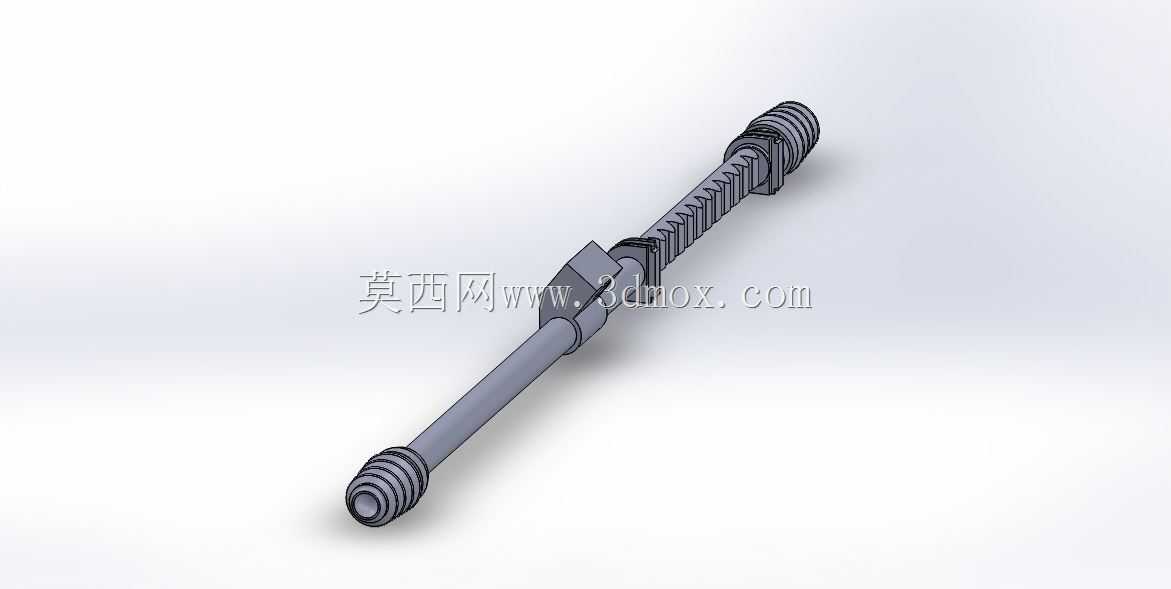

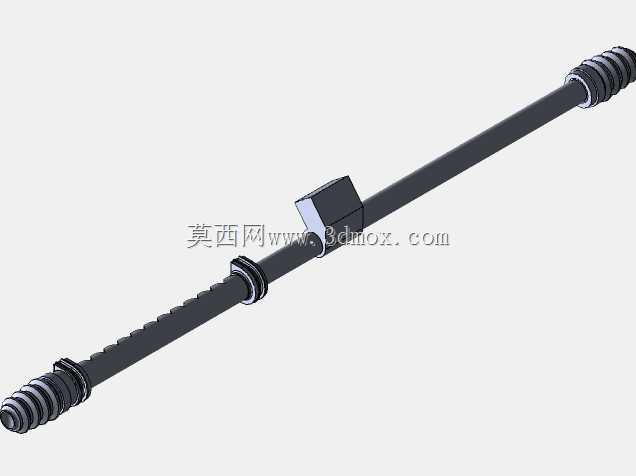

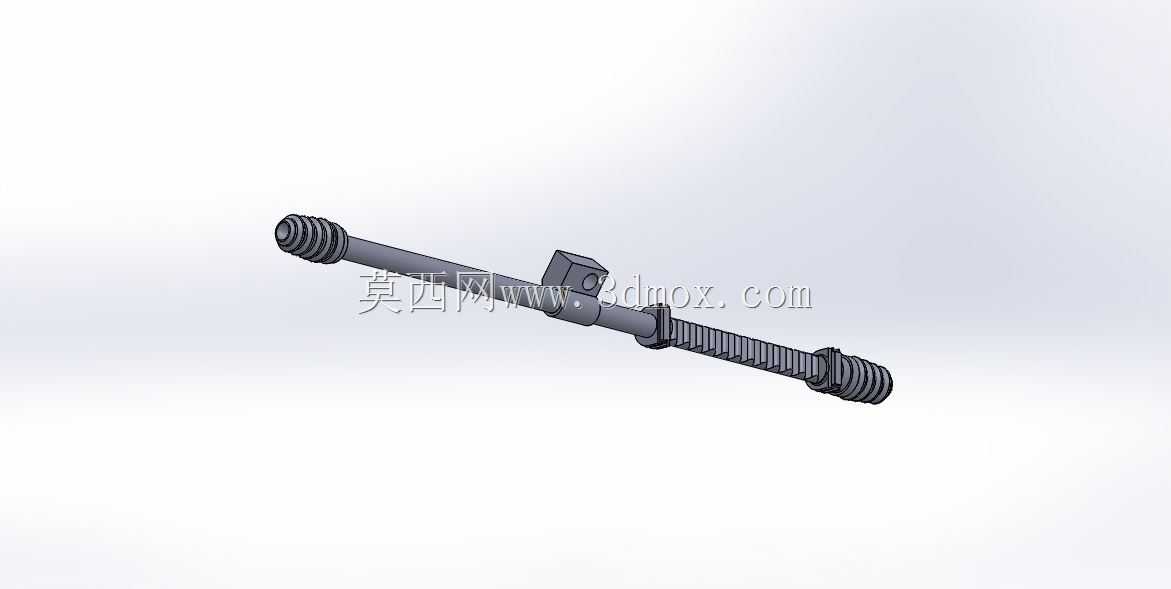

该转向元件架是汽车转向系统里的核心承载传动构件，主要匹配乘用车辆的齿轮齿条式转向器总成使用，安装位置位于前舱下部转向拉杆与转向器壳体的衔接区域，承担着固定齿条轴向运动轨迹、衔接转向输入轴与横拉杆输出端、缓冲路面颠簸传递到转向机构的径向冲击的作用。从实际装车场景来看，这类构件需要兼顾转向传动的精度与长期行驶的结构可靠性，日常行驶过程中，方向盘的转动扭矩通过转向输入轴传递到齿轮端，齿轮与齿条啮合带动齿条做轴向直线运动，这个元件架就是为齿条提供稳定的滑动支撑边界，避免齿条在往复运动过程中出现径向窜动，保证齿轮齿条的啮合间隙始终处于设计公差范围内，防止转向虚位、卡滞等问题出现。设计过程中，首先要确定齿条的滑动配合公差，架体与齿条接触的衬套区域采用间隙配合，预留常温到高温工作环境下的热膨胀余量，避免极端工况下齿条运动卡滞；架体中部的固定凸台用于和转向器壳体通过螺栓锁止，安装孔位的位置度公差控制在0.02mm以内，保证装配后架体与齿条的同轴度符合设计要求，减少齿条运动过程中的偏磨。两端的防护套卡接槽用于固定转向器防尘套，防止行驶过程中泥水、沙尘进入齿条啮合区域，造成齿面异常磨损。从安装边界来看，该元件架的轴向总长度适配常规A级到B级乘用车的转向器行程，架体主体截面为矩形结构，最大外径不超过转向器壳体的安装避让空间，装配时不需要额外改动周边的副车架、稳定杆等周边构件的位置，可直接适配同平台多款车型的转向器选型需求。结构设计上，架体采用分体式衬套嵌装结构，耐磨衬套与金属架体通过过盈压装结合，既保证了整体结构的刚性，又降低了齿条往复运动的摩擦阻力，相比一体式铸铝架体，这种结构的后期维护成本更低，衬套磨损后可单独更换，不需要整体更换架体。在功能特性层面，该架体除了基础的支撑导向作用，还集成了齿条行程限位的贴合面，当齿条运动到左右极限位置时，架体端部的缓冲垫贴合面可以承接齿条的限位冲击，避免刚性碰撞造成的齿面崩损。实际建模过程中，对架体的受力薄弱区域做了圆角过渡处理，固定凸台与主体衔接位置的圆角半径根据应力仿真结果做了优化，避免长期交变应力作用下出现应力集中开裂的问题，同时在保证结构强度的前提下，对架体非受力区域做了减重挖槽处理，降低构件整体重量，符合汽车零部件轻量化的设计趋势。
