铰接式坐姿人体仿真结构模型

该铰接式坐姿人体仿真结构，核心应用场景覆盖车辆人机工程校核、工装操作空间验证、公共设施坐姿适配性测试等多个工业设计验证环节，在车辆座舱布局设计阶段，可直接放置于数字样车的驾驶位或乘员位，核对方向盘、踏板、仪表板与人体各部位的操作间隙，避免实车试制阶段出现肢体操作干涉、视野遮挡等问题；在工业操作台、座椅等产品的设计验证中，可通过调整各关节角度，模拟不同操作姿态下的肢体伸展范围，确认操作按键、工件取放位置是否处于人体舒适操作区间。

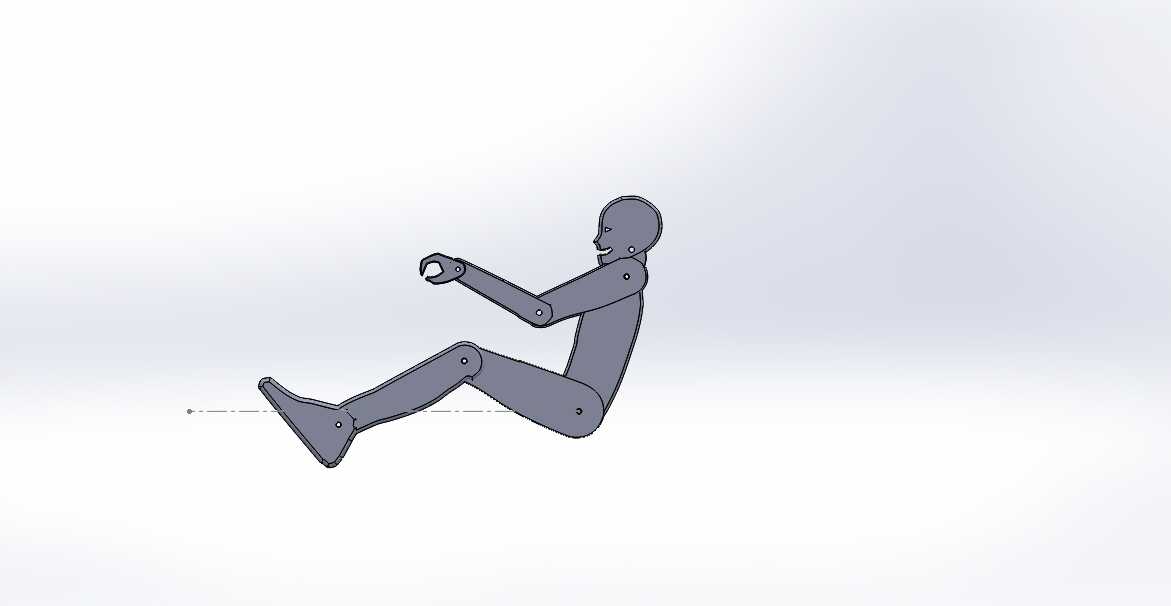

结构设计上采用分段式铰接方案，将人体拆分为头部、躯干、大臂、小臂、手部、大腿、小腿、足部共8类独立构件，各构件之间通过销轴式铰接点连接，每个铰接点预留对应转动副的限位角度，完全还原人体关节的实际活动范围：躯干与大腿的铰接点对应髋关节，可实现0-120度的屈曲调整，匹配从直立坐姿到半躺坐姿的姿态切换；大腿与小腿的铰接点对应膝关节，屈曲范围覆盖0-135度，可模拟腿部自然下垂、踩踏踏板等不同姿态；大臂与小臂的铰接点对应肘关节，可实现0-150度的屈伸，小臂与手部的铰接点可调整手部握持角度，满足模拟握持操纵杆、方向盘等操作动作的需求。

各构件的外形轮廓基于标准人体百分位尺寸简化而来，躯干部分采用等厚板式结构，厚度控制在20mm，既保证三维建模时的结构简洁性，也能在数字装配时准确反映人体躯干的占位边界，避免空间校核时出现尺寸偏差；四肢构件的截面采用适配人体肢体轮廓的流线型设计，边缘做R3-R5的圆角处理，既还原人体肢体的外形特征，也避免尖锐棱角在空间干涉检查时出现误判。各铰接点的转动副采用同轴孔位设计，孔位公差按照H7/g6的间隙配合设置，保证虚拟装配时各关节转动顺畅无卡滞，同时不会出现过大的配合间隙导致姿态定位偏差。

安装与使用边界方面，该模型无需额外固定基座，可根据验证场景直接放置于对应数字样机的坐姿支撑面上，足部位置可根据踏板、搁脚区域的位置调整角度与位置，整体坐姿状态下的占位尺寸按照成年男性第50百分位人体尺寸设置，坐高范围可通过髋关节、膝关节的角度调整在850mm-1000mm区间内适配，坐深方向的占位范围在450mm-600mm之间，可覆盖绝大多数民用车辆、工业操作台、公共座椅的人机校核尺寸需求。在进行视野校核时，头部构件的眼点位置预留了标准标记点，可直接对接人机工程分析软件的视野计算模块，快速获取不同坐姿下的前方视野、仪表视野范围数据；在进行操作力校核时，各铰接点可根据需要添加转动阻尼参数，模拟人体肢体不同姿态下的施力特性，为操纵件的操作力设计提供参考依据。

设计过程中优先考虑了模型的通用性与可调整性，所有铰接点的轴线均按照人体关节的实际转动轴线设置，避免出现关节转动方向与人体实际活动方向不符的问题；各构件的连接孔位采用统一直径规格，方便后续根据不同百分位人体尺寸需求替换对应长度的肢体构件，无需重新调整整体铰接结构。在进行碰撞干涉检查时，模型的各构件均采用实体建模，可准确识别与周边零部件的最小间隙，帮助设计人员快速定位操作空间不足、肢体易磕碰的区域，大幅缩短人机工程验证的周期，减少物理样机的制作迭代次数。
