恩瓦尔型材式承载机架结构设计

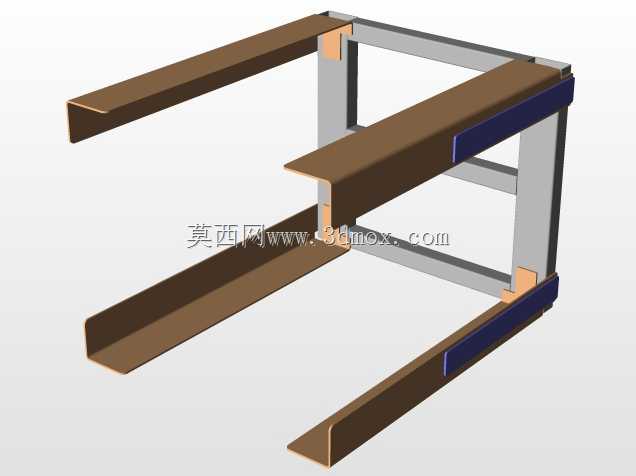

这款架体采用开口槽钢作为主承载梁，四根纵向伸出的悬臂梁构成主要的载物支撑面，后侧通过两组竖向方管框架完成结构拉结，整体为无底板的开式悬臂承载结构，主要用于生产线上工件的临时承托、工位旁物料的侧挂存放，或是轻型输送设备的进出料端衔接支架，在装配工位、物流分拣段、小型加工单元旁都能见到这类架体的实际应用。从结构受力逻辑来看，四根悬臂梁两两对称分布，每侧上下两根梁的间距匹配常规周转箱、板式工件的边缘卡合尺寸，梁端做了斜切收边处理，避免工件推送过程中被直角棱边卡滞，梁身外侧加装的深蓝色耐磨条采用嵌入式安装，与梁面保持齐平，既可以减少工件滑动时的金属摩擦损耗，也能避免硬质工件直接剐蹭槽钢表面造成防腐层脱落。后侧的竖向框架采用横撑拉结的方式，上下两道横向方管将左右两组竖梁连成整体，竖梁与悬臂梁的连接位置加装了L型加强角件，角件同时贴合梁的两个垂直面，通过螺栓锁紧后可分散悬臂根部的集中应力，避免长期承载后梁根位置出现焊接开裂或变形。设计时优先考虑了工位侧装的安装边界，架体后侧的竖梁预留了贯通的安装孔位，可以直接通过膨胀螺栓固定在墙面立柱上，或是通过连接角码对接在生产线的侧方型材框架上，不需要额外制作落地支撑脚，能最大程度节省工位下方的通行空间，悬臂伸出长度控制在常规人工取放工件的舒适作业半径内，操作人员站在架体正面不需要过度探身就能完成取放动作。架体的各梁段均采用标准型材下料，没有复杂的曲面加工件，所有连接位置均可采用标准紧固件完成装配，不需要现场焊接作业，安装时可根据实际工位的承载需求调整上下悬臂的间距，适配不同高度的工件存放需求，梁身的槽钢开口朝向内侧，可避免积尘落在槽内增加清理难度，同时槽内可加装滑动卡扣，用于挂载标识牌、小型工具挂盒等工位附属配件。这类架体的承载上限主要由悬臂梁的型材壁厚和后侧拉结框架的刚度决定，设计时已经通过受力排布将最大应力点引导至带加强角件的连接位置，正常工况下承载轻型周转工件、板式零部件不会出现下挠变形，架体整体没有突出的尖锐棱角，所有外露的型材端面都做了封边处理，能减少作业过程中的磕碰风险，适配多数轻工业生产、装配场景的工位辅助承载需求。
