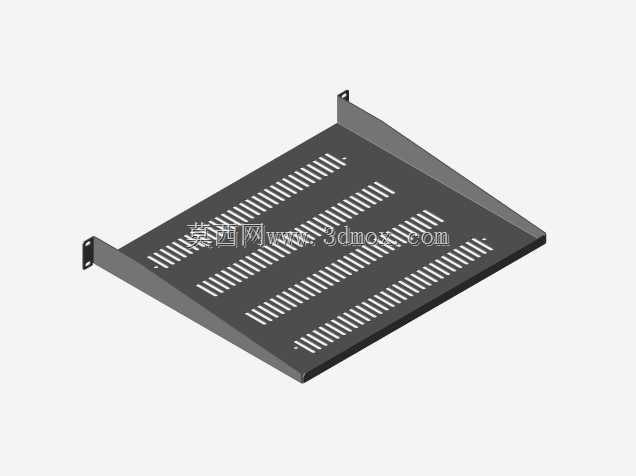

标准机柜通风型设备承载托盘结构

这类带通风槽的机架托盘，日常多用于标准19英寸机柜内部的设备承载场景，不管是网络机房里的交换机、配线架辅助承托，还是专业音视频机柜里的功放、效果器、周边音频设备摆放，都能适配对应的安装需求。从结构设计来看，托盘主体采用薄钢板折弯成型，两侧带折弯翻边，既提升了整体结构刚性，避免大负载下板面出现下挠变形，也能遮挡侧边缝隙，防止小尺寸物件从托盘侧边滑落。前端两侧伸出的安装耳片上预留了标准安装孔位，可直接与机柜立柱的方孔条通过螺丝固定，安装时无需额外定制转接件，适配市面绝大多数标准服务器机柜、网络机柜、音视频机架的安装孔距。盘面布满的长条状通风冲孔，并非随意排布的装饰结构，一方面是为了降低托盘整体自重，减少机柜立柱的静态负载压力，另一方面是给放置在托盘上的发热设备留出上下通风的通道，避免托盘板面完全遮挡设备底部的散热进风口，保证设备运行时热量能顺利通过机柜的前后风道或上下风道排出，减少局部积热导致的设备运行异常。设计时首先要匹配标准机柜的内宽尺寸，托盘主体宽度控制在430mm左右，安装耳片的孔位严格对齐U位立柱的标准孔距，保证安装时不会出现孔位错位无法固定的问题；深度方向可根据常见机柜深度做对应规格，盘面的冲孔率控制在30%到40%区间，既能保证通风散热效率，也不会因为开孔过多降低板面的承载能力，常规静态承载能力可满足15到25kg的设备放置需求，覆盖绝大多数非机架式安装的轻型设备承重要求。两侧的向上折弯翻边高度控制在20mm左右，既不会过高影响设备侧面的接线操作，也能起到一定的限位作用，避免设备在机柜移动、震动时从托盘侧边滑落。前端的折弯边做了小角度的收边处理，没有裸露的钣金锐边，安装和放置设备时不会划伤操作人员的手部，也不会刮蹭设备的外壳漆面。这类托盘在实际使用中，除了直接承托非机架式设备，也可作为机柜内部的临时置物平台，放置调试工具、备用线材、小型配件等，在日常机房运维、音视频系统搭建的场景中实用性很强。建模过程中需要重点注意折弯处的工艺圆角处理，匹配常规钣金加工的折弯半径，避免出现无法加工的锐角结构，安装孔的位置需要严格对应标准U位的尺寸公差，保证批量生产时的安装互换性，通风孔的排布要均匀，避免局部开孔过密导致的板面应力集中，提升长期使用下的结构稳定性。
