硬盘用Vipower移动机架前面板结构

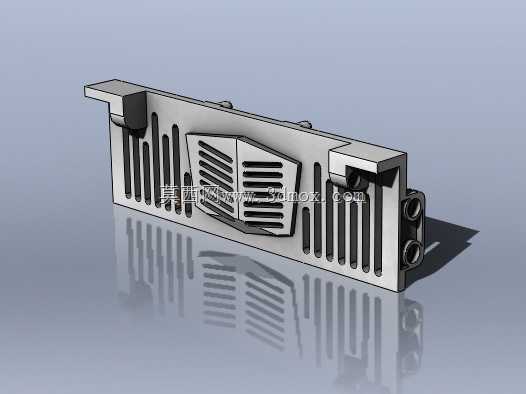

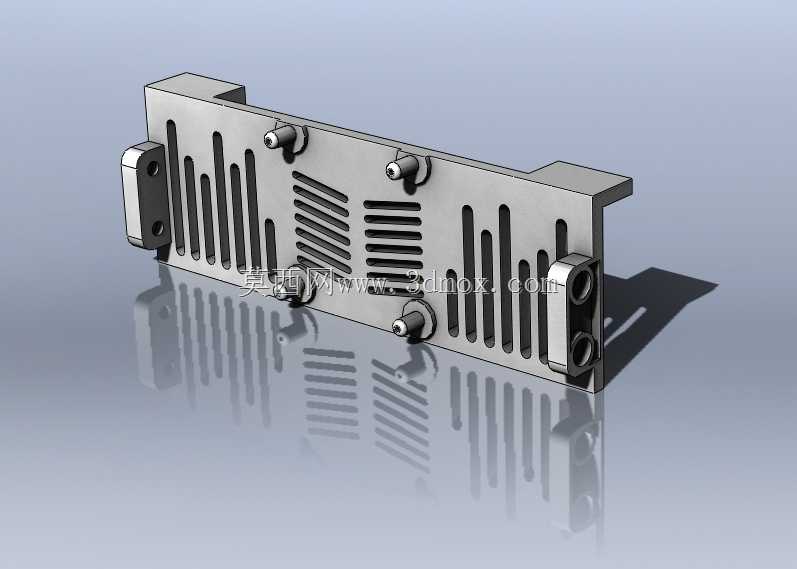

这款前面板是硬盘抽取式移动机架的前端外露组件，主要应用在服务器机箱、工业存储机柜、多盘位NAS设备的热插拔硬盘仓位置，作为硬盘抽取架的前端防护与操作界面，承担着硬盘插拔导向、仓体封闭、散热导流、状态标识承载的多重作用。从结构设计来看，面板主体采用一体化钣金冲压成型，边缘做了折边强化处理，既保证了足够的结构强度，避免多次插拔硬盘后出现面板变形，也能在安装时与机箱仓口紧密贴合，减少缝隙带来的电磁泄漏与灰尘侵入。面板上部两侧设计有弹性卡扣结构，安装时可直接卡入机架前端的对应卡槽，无需额外螺丝固定，既提升了装配效率，也方便后期维护时快速拆下面板进行仓体内部检修。面板中部的格栅区域是核心的散热通流设计，长条形通风槽沿竖向均匀排布，中间区域做了内凹的造型强化，既可以引导硬盘运行时产生的热量顺着通风槽向外排出，避免硬盘仓内部积热导致硬盘寿命衰减，也通过造型结构提升了面板的抗弯折能力，减少薄钣金件受力后的形变概率。面板右侧预留了两个圆形的接口安装位，可对应安装硬盘状态指示灯、手动解锁拨杆或者外接信号接口，满足不同配置的移动机架功能扩展需求。从安装边界来看，面板的整体外轮廓尺寸与标准5.25英寸光驱位的仓口尺寸匹配，折边的搭接宽度控制在3mm，安装后不会突出机箱面板平面，也不会出现内凹过深影响操作的问题；面板内侧设置有导向限位凸台，与硬盘抽取盒的前端定位槽对应，硬盘插入时可通过凸台引导精准对位，避免硬盘接口插偏导致的针脚损坏。在实际使用场景中，这款前面板的表面做了哑光磨砂处理，不易残留指纹与划痕，适配工业设备长期使用的外观维护需求；格栅的通风槽宽度控制在2mm以内，既保证通风面积，也能避免较大的异物从槽位进入仓体内部损伤硬盘。设计过程中充分考虑了批量生产的工艺性，所有折弯角度均为90度标准折弯，冲压工序无复杂异形刀口，可有效降低量产时的模具成本与生产不良率，同时卡扣的弹性行程经过反复验证，既保证安装后的卡接牢固度，也不会因为卡扣过紧导致拆卸时出现面板断裂的问题。
