48寸X96寸晶圆厂机架支腿支撑套件

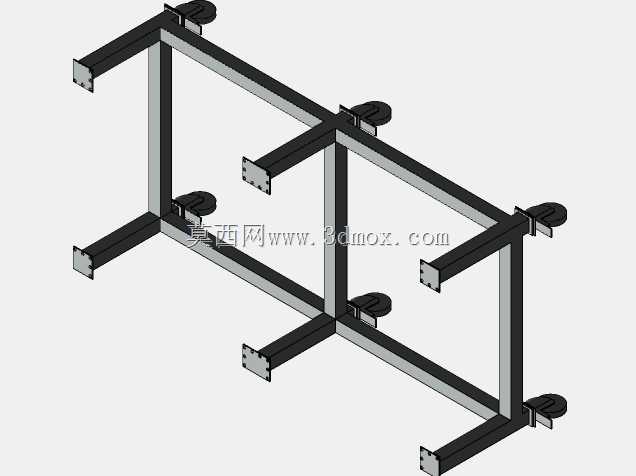

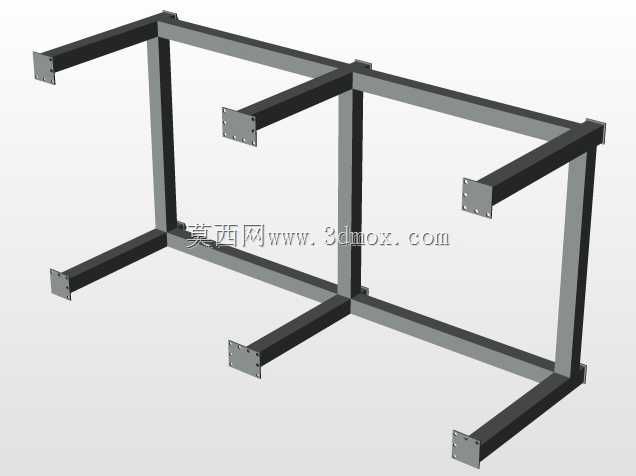

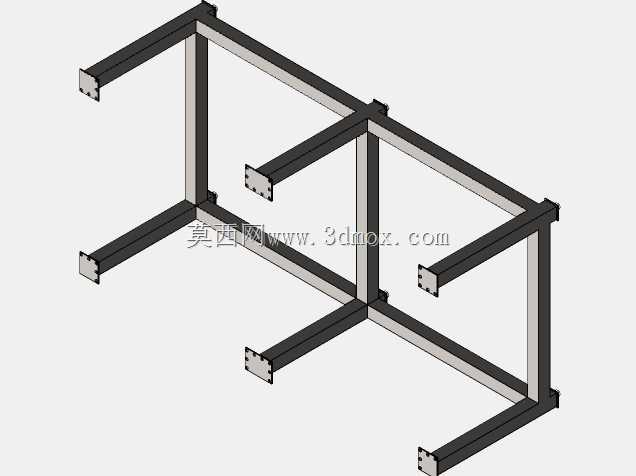

这套支撑结构是专门面向晶圆生产车间的工艺模块承载需求开发的配套机架支腿组件，适配48英寸×96英寸规格的晶圆厂标准安装接口，主要用于承托晶圆厂内的各类工艺处理模块，为上方搭载的晶圆加工、传输、检测类功能单元提供稳定的刚性支撑基础。从结构设计逻辑来看，整体采用分体式方管型材拼接框架，没有采用一体化焊接的整体式底座，而是通过中置立柱搭配双向延伸的横置支臂形成对称式承载布局，六个向外延伸的支臂端部都预留了带安装孔位的法兰连接板，安装时可以直接和上方模块底部的对应安装孔位对齐锁附，不需要额外现场配做连接结构，能大幅缩短现场设备组装的对位调试周期。考虑到晶圆生产车间对设备安装水平度的严苛要求，每个支臂端部的连接法兰都预留了微调余量，配合支腿底部的调节结构，可以在地面存在小幅不平整的情况下，将上方承载模块的水平度调整到工艺要求的精度范围内，避免因为支撑面倾斜影响晶圆传输的定位精度，或是导致工艺腔室内部的密封面出现贴合偏差。整个支撑框架的型材选型经过承重校核，方管的壁厚和截面尺寸完全匹配对应规格晶圆模块的满载承重需求，中置的两根竖向立柱作为主要的承重传力结构，将上方模块的载荷均匀分散到六个支腿落点上，避免局部载荷集中导致地面承压超标，同时框架的跨距设计严格匹配晶圆厂标准模块的安装边界，不会和车间地面的走线沟槽、动力管线接口产生位置干涉，支臂的延伸长度也经过精准核算，既保证支撑点的分布范围足够覆盖模块底部的承力点位，又不会超出模块外轮廓占用过多的车间通道空间。在实际产线应用场景中，这类支撑套件属于晶圆厂模块化产线搭建的标准基础构件，和传统的定制焊接机架相比，这种标准化的支腿套件可以实现快速拆装复用，当产线需要调整工艺布局、更换功能模块时，不需要重新切割焊接机架，只需要调整对应支臂的连接位置就可以适配不同的模块安装需求，同时框架的开放式结构也给底部的管线排布、维护操作预留了充足的操作空间，日常巡检时可以很方便地检查各连接点位的锁附状态，后期维护更换单个支臂部件也不需要整体拆解机架，能有效降低产线运维的时间成本。结构设计上没有多余的冗余造型，所有型材连接节点都采用刚性连接处理，保证长期承载下的结构形变量控制在允许范围内，不会因为长期承重出现框架蠕变导致上方模块的位置偏移，表面做了对应工业环境的防锈处理，适配晶圆车间的洁净室使用环境，不会因为材质表面处理不当产生多余的粉尘污染，满足洁净生产区域的设备材质要求。
