汽车齿轮齿条式转向传动结构设计

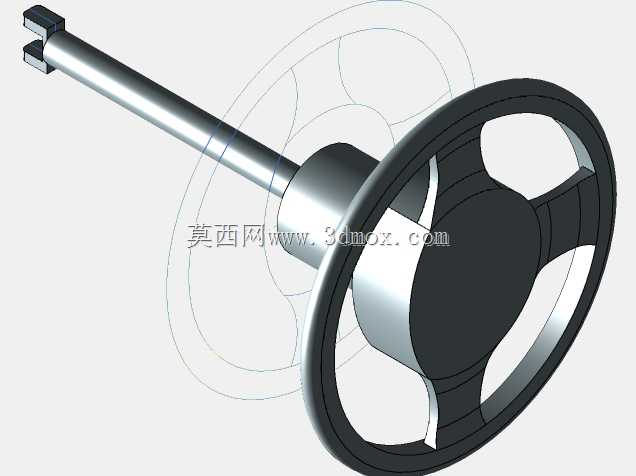

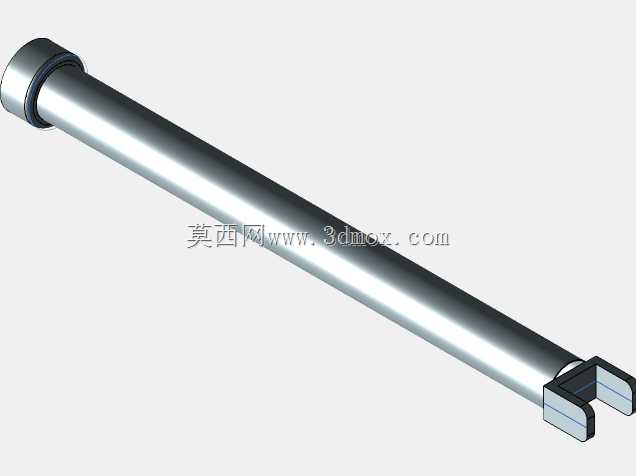

在乘用车转向系统的开发环节，齿轮齿条式转向结构是前置前驱车型应用最广泛的转向执行部件，这套结构直接承接方向盘的转动输入，将圆周运动转化为横拉杆的直线往复动作，最终带动车轮偏转实现车辆转向。从结构布局来看，该部件横向布置在前副车架上方，两端通过球头销与左右转向横拉杆相连，中间的齿轮轴通过花键与转向下轴对接，整体安装边界需要避开前悬架跳动行程、驱动半轴运动包络以及发动机舱下部的散热管路，避免车辆行驶过程中出现运动干涉。

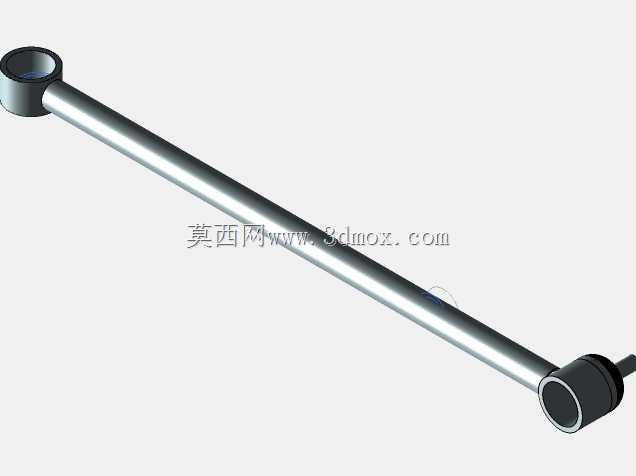

设计过程中，齿条的行程参数直接决定车辆的最小转弯半径，齿条的齿形采用渐开线变位设计，啮合间隙通过端部的压块弹簧自动补偿，既能保证转向操作的顺滑无卡滞，又能避免长期使用后出现转向虚位。齿条两端的螺纹段用于连接横拉杆接头，螺纹规格与锁紧力矩需要匹配整车前束调整的行程范围，调整时无需拆卸部件即可通过旋转拉杆实现前束值校准。中间的齿轮轴采用斜齿设计，相比直齿啮合具备更高的承载能力，同时能降低转向过程中的啮合噪音，适配城市道路频繁转向的使用场景。

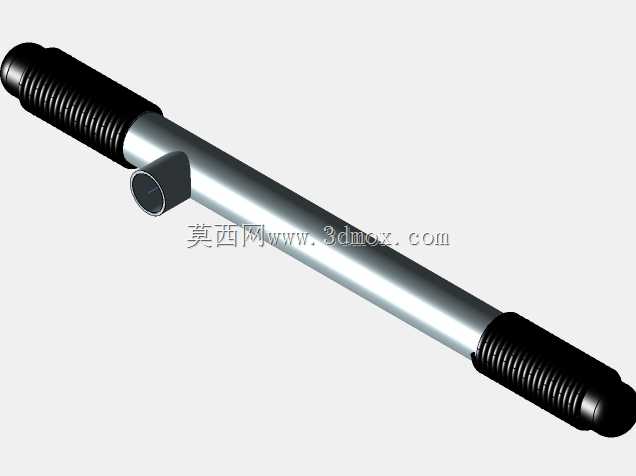

部件外壳采用铝合金挤压成型，在保证结构刚度的前提下降低整体重量，外壳上的安装衬套采用橡胶减震结构，能够过滤路面通过车轮传递上来的细碎震动，避免方向盘出现打手的情况。两端的防尘罩采用耐油橡胶材质，褶皱结构适配齿条全行程的伸缩需求，防止泥水、沙尘进入齿条啮合腔造成齿面磨损。这套结构的传动比设定偏向家用车的舒适取向，方向盘从左极限到右极限的转动圈数控制在三圈左右，既保证低速挪车时的转向轻便性，又能兼顾高速行驶时的转向稳定性，避免方向过于灵敏导致的驾驶紧张感。在建模过程中，所有配合面的公差设定都参考量产车的工艺标准，齿条与衬套的配合间隙控制在0.02-0.05mm之间，齿轮轴的轴承预紧力通过端部锁紧螺母调整，保证转动扭矩处于合理区间，不会出现过紧导致的转向沉重或是过松导致的回正不良问题。
