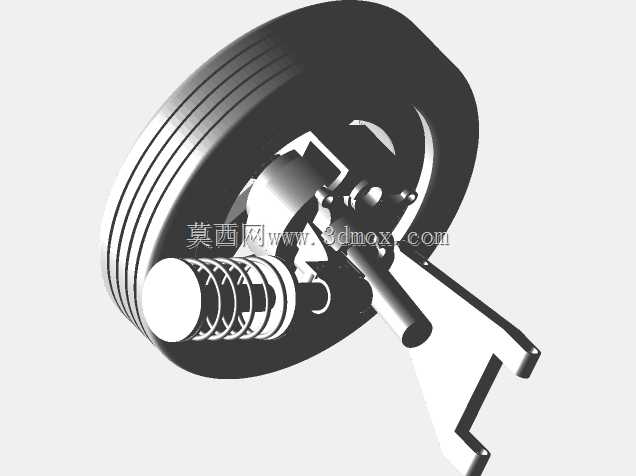

汽车麦弗逊悬架转向节带轮毂制动总成

这套总成是乘用车前桥承载与转向功能的核心集成部件，日常行驶中所有来自路面的垂向、纵向、侧向载荷都会先通过轮胎传递到轮毂，再经这套结构分散到悬架与车身连接点，同时承担转向动作的力传递路径，是底盘调校、零部件选型阶段必须重点校核的核心单元。从结构布局来看，麦弗逊支柱的连接槽设置在转向节顶部，直接承接滑柱总成的下端固定点，这个位置的安装孔位同轴度公差需要控制在0.05mm以内，否则会出现滑柱运动卡滞、前轮偏磨的问题；左侧的球头连接位直接对接齿轮齿条转向机的横拉杆外球头，转向时的拉杆推拉动作直接带动转向节绕主销轴线转动，实现车轮的转向角度调整，这个球头座的锥面配合角度必须与整车转向机拉杆参数完全匹配，否则会出现转向虚位、球头异常磨损的故障。底部的下控制臂连接槽是悬架下摆臂的固定点，和顶部麦弗逊支柱共同构成主销的虚拟轴线，这个安装点的衬套刚度直接影响整车的侧倾中心高度与行驶滤震表现，设计时需要预留足够的衬套压缩空间，避免极限工况下衬套触底产生冲击异响。两个对称的制动卡钳连接槽用于固定浮动式制动卡钳，安装面的平面度要求不超过0.02mm，保证卡钳安装后制动盘两侧的摩擦片间隙均匀，避免出现制动跑偏、拖滞的问题。穿过转向节中心腔的万向节短轴是动力传递的核心通道，前置前驱车型的半轴动力通过万向节传递到轮毂，短轴的花键参数需要和轮毂单元的内花键完全匹配，同时要校核极限扭矩下的轴肩剪切强度，避免急加速工况下出现断轴风险。和短轴配合的轮毂总成集成了轮毂轴承单元，直接连接制动鼓与轮胎安装法兰，这个结构的核心作用是实现车轮与转向节之间的相对转动，保证转向节随悬架跳动、随转向动作摆动时，车轮可以独立旋转传递动力，不会出现运动干涉。设计这套结构时需要重点校核各部件的运动包络：转向节在最大上下跳动行程、最大左右转向角度下，不能和轮胎内侧、制动管路、轮罩护板产生干涉，卡钳安装位需要预留足够的拆装空间，方便售后维修时不用拆卸整个转向节就能完成制动片更换；轮毂法兰的螺栓孔分布圆直径、螺栓规格需要和所选轮辋参数匹配，中心孔的同轴度直接影响车轮的动平衡表现，若偏差过大会出现高速行驶方向盘抖动的问题。主销内倾角、主销后倾角的参数都是通过转向节上各安装点的相对位置来保证的，这些参数直接决定了整车的转向回正力、直线行驶稳定性，建模时需要严格按照整车硬点参数来定位各连接点的坐标，不能随意偏移。
