工业车间多层方管焊接置物储物架

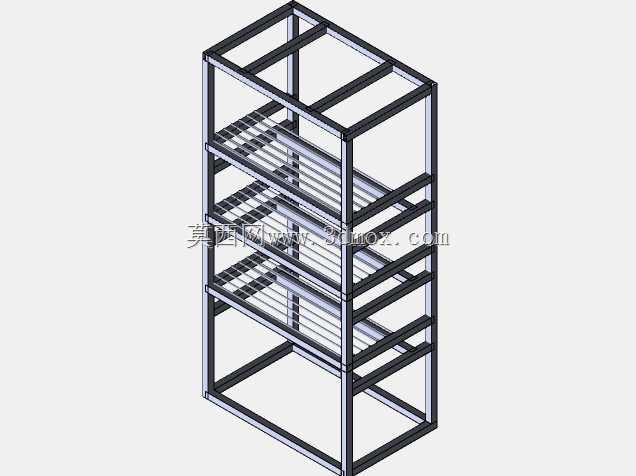

这款多层框架式置物结构，主要面向生产车间、仓储区域的零散物料、工装夹具、半成品工件的分层存放需求，也可适配小型设备的机架搭载场景，在机加工车间、装配工位旁、备品备件存储区都能找到适配的使用场景，替代传统零散堆放的物料存放模式，提升作业区域的空间利用率。从结构设计逻辑来看，整体采用矩形管材拼接成型，主框架通过四根竖向通长方管作为主要承力立柱，横向与纵向的方管横梁按照分层间距焊接固定，形成稳定的立方体框架主体，每层承托部位采用密集排布的细杆件作为搁档，无需额外铺设整面板材即可满足规整物料的放置需求，同时减少整体自重，也能避免积灰、积液残留，适配生产车间多尘、偶尔有切削液滴落的使用环境。设计阶段优先考虑了结构的稳定性，竖向立柱与横向横梁的连接节点采用满焊处理，每层横梁的排布间距结合常见车间物料的堆放高度做了差异化设置，下部预留更高的敞口空间，可放置体积偏大、重量偏高的工件，上部几层间距稍窄，适合存放小型工装、量具、零散配件等轻量化物料，避免空间浪费。整体外形为规整的长方体结构，安装边界无外凸的尖锐构件，可直接贴靠车间墙面、工位护栏旁放置，底部框架与地面接触的端面可后续加装可调脚杯或者脚轮，适配不同的固定放置或者移动转运需求，框架的顶部平面也可根据使用需求加装台板，作为临时作业台面使用。搁档的排布间距经过核算，可避免常规尺寸的盒装零件、小型工件从缝隙掉落，同时杆件之间的空隙方便使用者从下方观察物料存放情况，也便于使用压缩空气吹扫清理架体积尘。主框架的管材选型兼顾承力能力与材料成本，在满足每层额定承重的前提下选用了适中壁厚的矩形管，避免过度设计造成的材料浪费，整体焊接完成后可根据使用场景做喷塑、镀锌等表面处理，提升防锈抗腐蚀能力，适配潮湿、有轻微腐蚀介质的存储环境。结构的对称设计也降低了加工下料的难度，同规格的横梁、立柱杆件可批量下料加工，减少生产环节的材料损耗与加工工时，组装焊接时可通过简易工装保证整体的形位公差，避免框架扭曲导致放置不稳的问题。
