立式监控设备安装承载机架结构设计

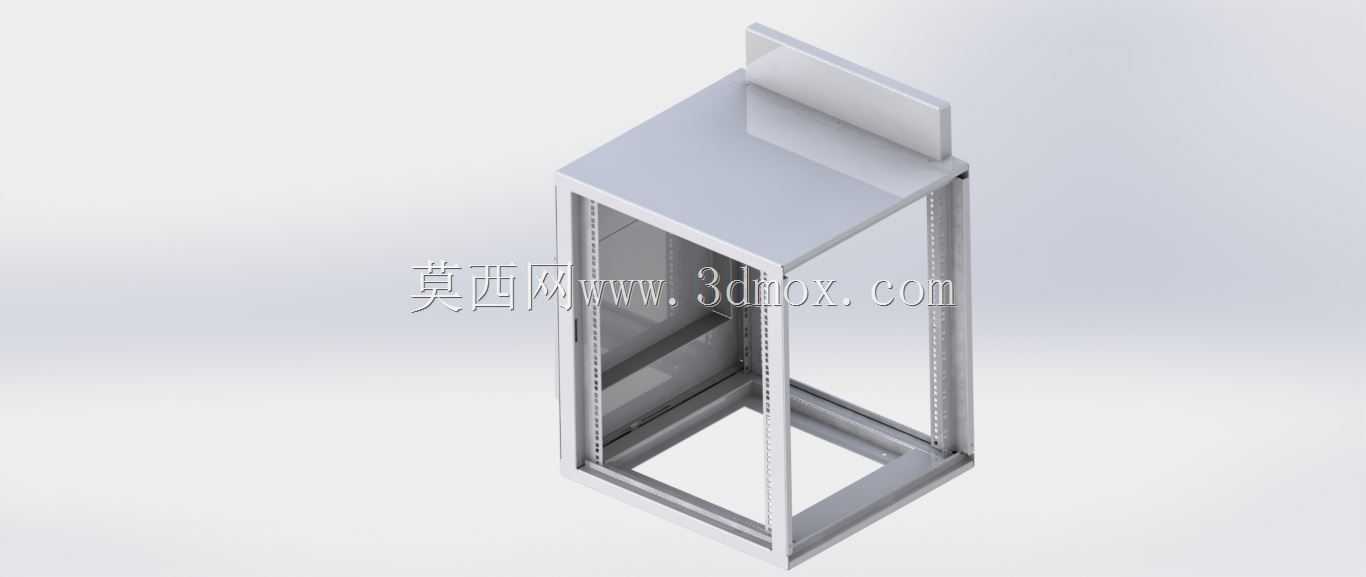

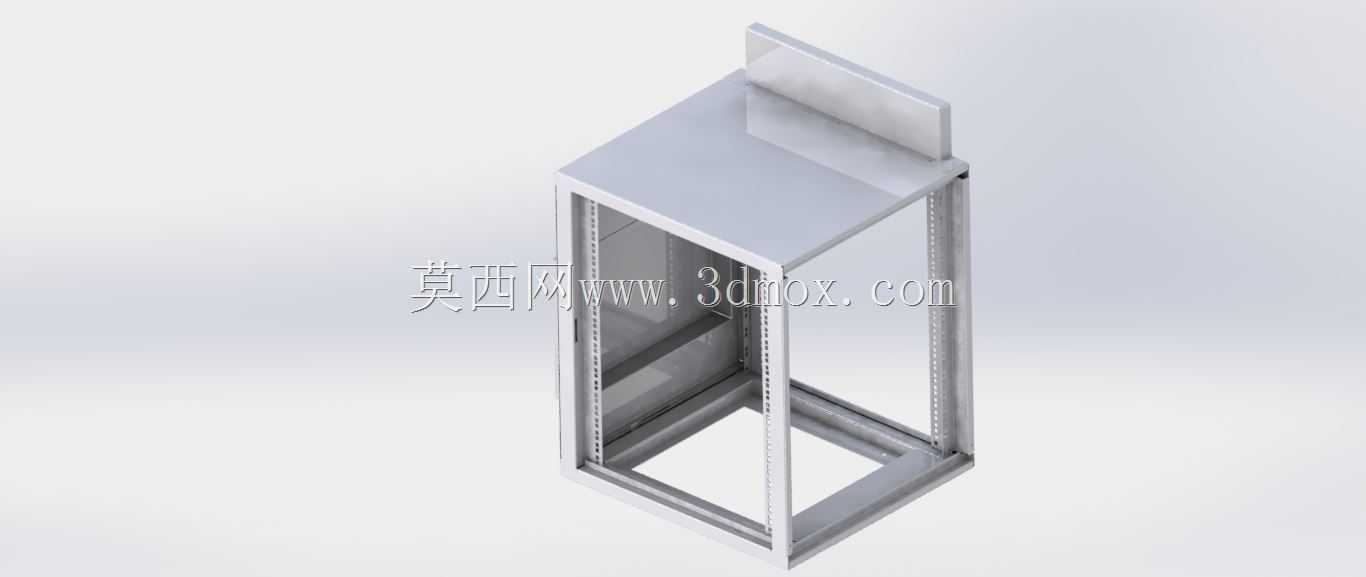

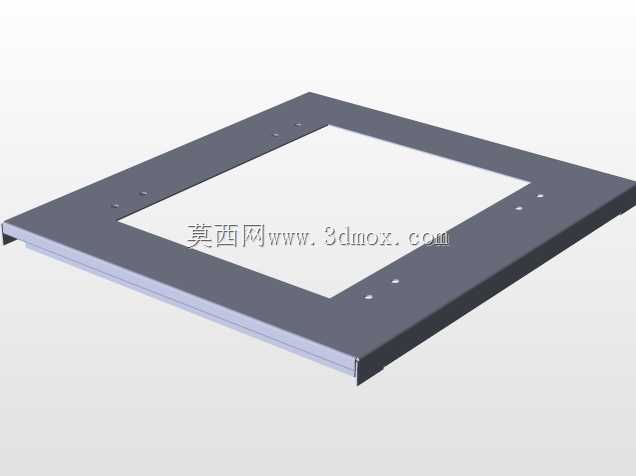

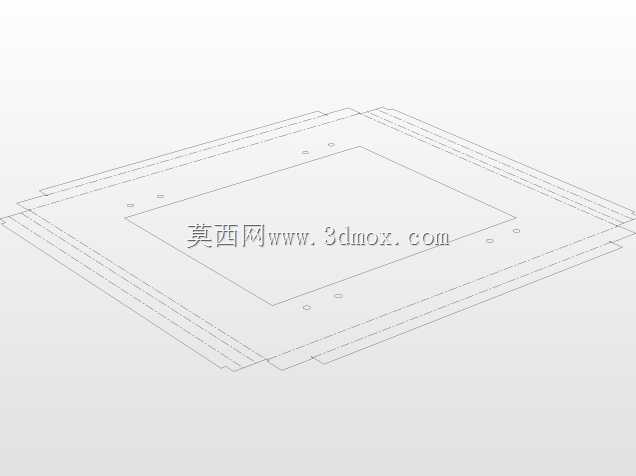

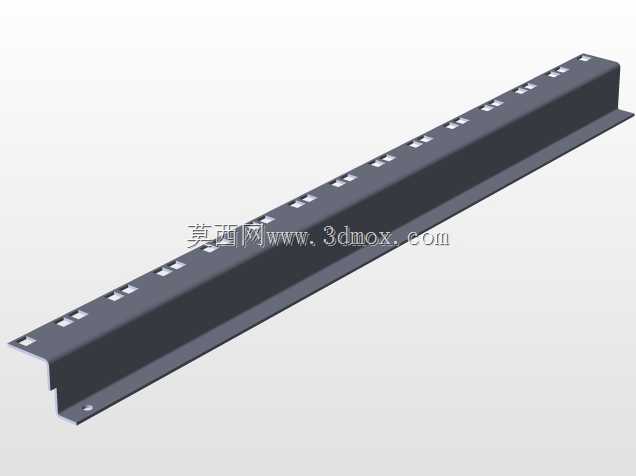

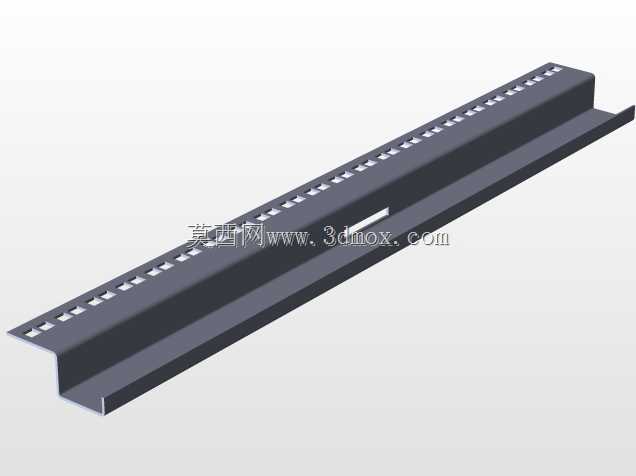

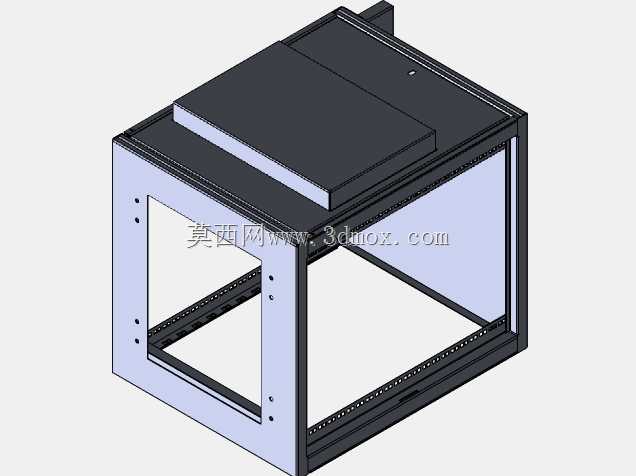

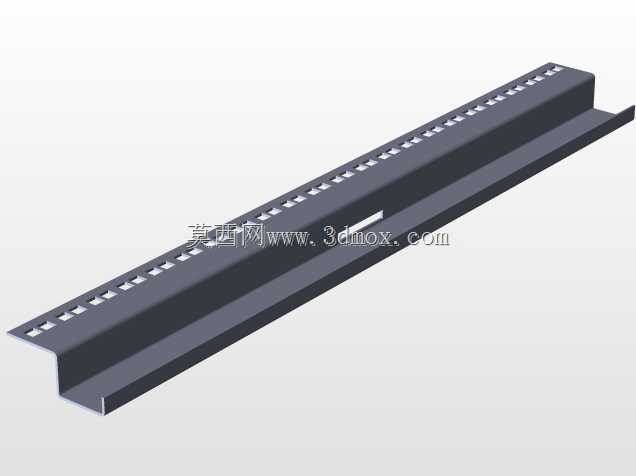

这款立式机架主要面向安防监控场景的设备集成安装需求，常见于园区监控室、楼宇弱电间、户外设备方舱等场景，用来承载摄像配套的存储主机、供电模块、信号传输设备以及部分前端摄像设备的中转安装，区别于常规网络机柜，这款机架在顶部预留了摄像设备的外伸安装位，可直接固定特定型号的枪机或球机转接支架，省去额外的顶部打孔改装工序。从结构设计来看，整体采用折弯钣金拼接成型，框架主体通过型材立柱与上下钣金围板焊接后做喷涂处理，立柱内侧全程压铆通用方孔条，兼容标准19英寸设备的安装固定，方孔条的安装间距预留了调节余量，可根据内置设备的实际深度调整前后位置，避免设备突出柜门或与后部走线空间干涉。机架顶部的外伸安装板做了翻边加强处理，可承载单台重量不超过15kg的摄像设备，安装板上预留的通用孔位适配主流监控支架的安装孔距，无需现场二次开孔。底部框架做了下沉式设计，预留了进线孔与接地螺柱，方便强弱电线缆从底部进入机架内部，同时底部的安装脚可适配膨胀螺栓固定在地面，也可搭配脚轮实现短距离移动，满足临时监控点位的快速部署需求。在安装边界上，机架整体宽度适配标准弱电井的通道宽度，深度控制在600mm以内，即使在狭小的弱电间内也能预留足够的开门操作空间，前门采用透明可视设计，无需开门即可观察内部设备的运行指示灯状态，侧门预留了快拆锁具，方便后期维护时拆卸侧板进行线缆整理与设备更换。设计过程中重点考量了钣金件的折弯工艺性，所有折弯圆角均匹配常规钣金折弯刀具的R角要求，避免出现过小折弯圆角导致的板材开裂问题，拼接处的焊缝全部设计在内侧，外部无外露焊疤，减少后期喷涂打磨的工作量。内部走线空间预留了200mm的后部走线槽位置，可同时容纳电源线、网线、视频线等多类线缆分层布设，避免强弱电信号干扰。机架的承重设计经过载荷校核，整体静态承重可达200kg，完全满足常规监控配套设备的承载需求，顶部的摄像安装位做了抗倾覆校核，即使安装较重的长焦摄像设备，机架整体重心依然落在底部支撑面范围内，不会出现倾倒风险。
