顶层公寓装配式钢结构连接节点

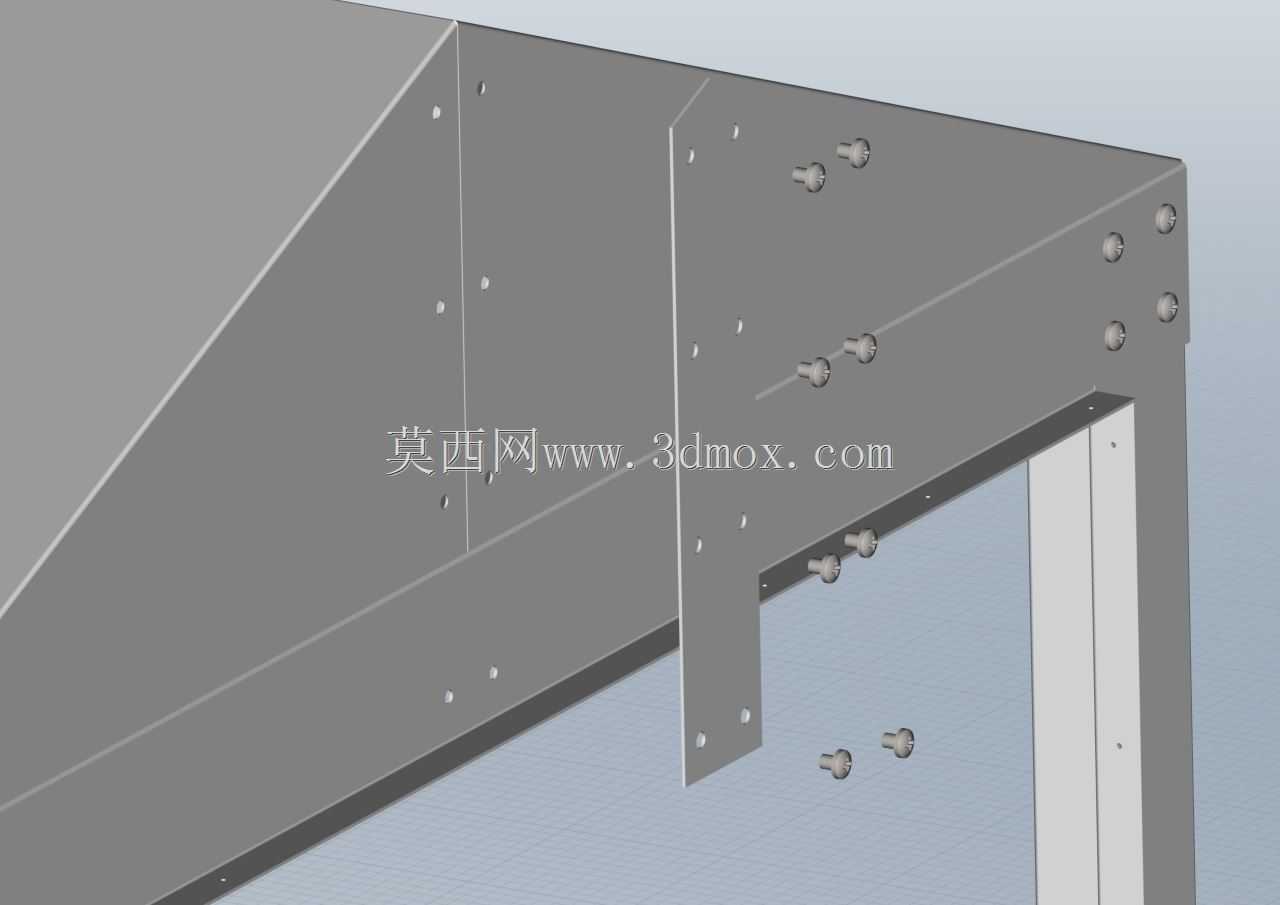

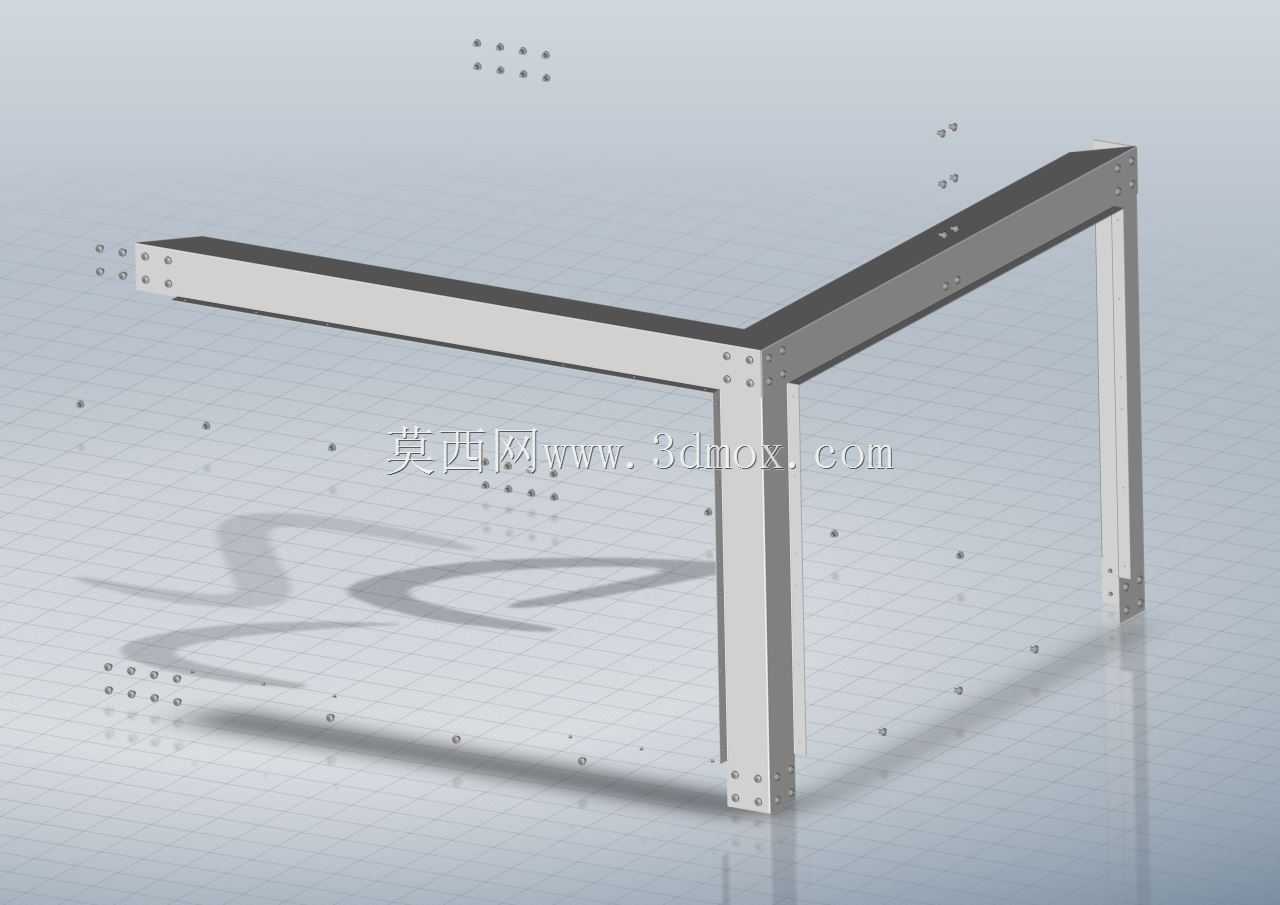

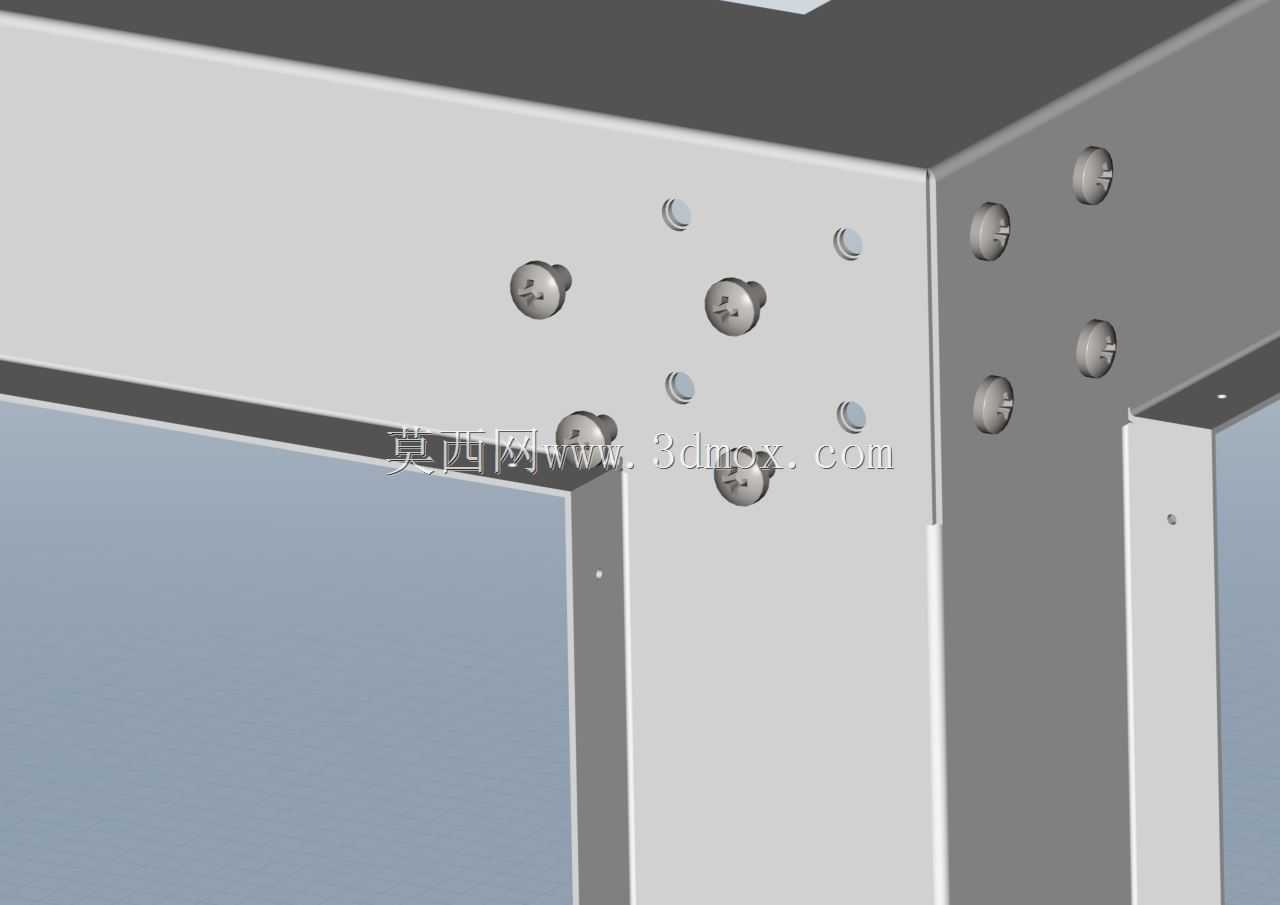

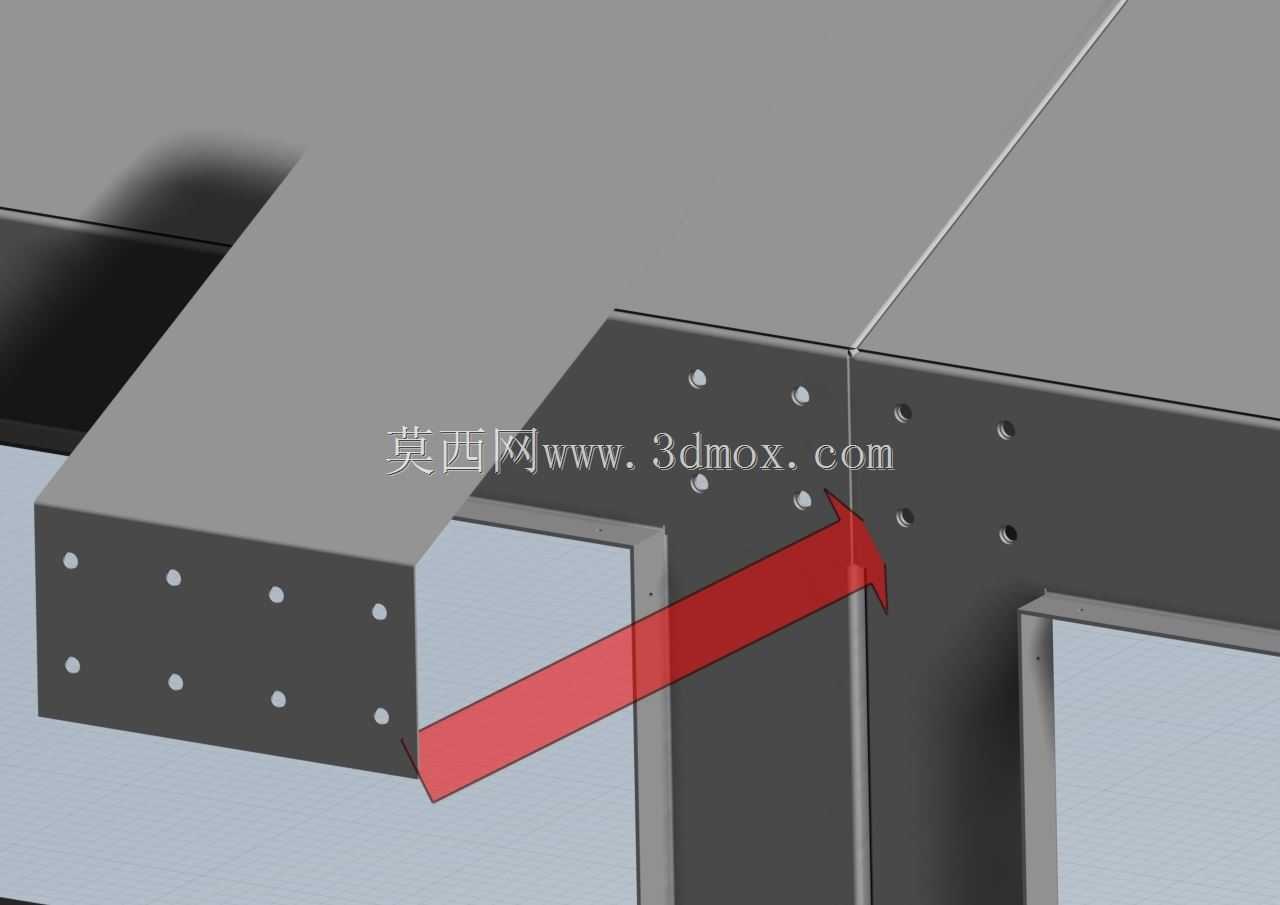

　　该结构件面向装配式顶层居住空间的框架转角连接场景，主要承担顶层围护框架、设备挂载基座与外围护板材之间的刚性衔接作用，在实际建筑配套施工中，这类节点常出现在模块化公寓顶层的边角承重位置，既需要承接上层轻质屋面的竖向载荷，也要平衡侧向风载带来的剪切力矩，同时为外立面装饰板、内置管线槽提供统一的安装基准面。从结构构型来看，节点采用多块折弯钣金件拼合形成L型转角基体，相邻板件之间通过外露内六角螺栓完成锁固，板面上预先加工出多组不同孔径的安装孔位，其中大孔为主螺栓穿装孔，小孔为定位销孔与辅助固定孔，孔位排布沿转角两个垂直立面分别设置，可同时对接两个正交方向的延伸框架型材。设计思路上优先考虑现场装配的容错性，所有连接孔均预留合理的装配间隙，

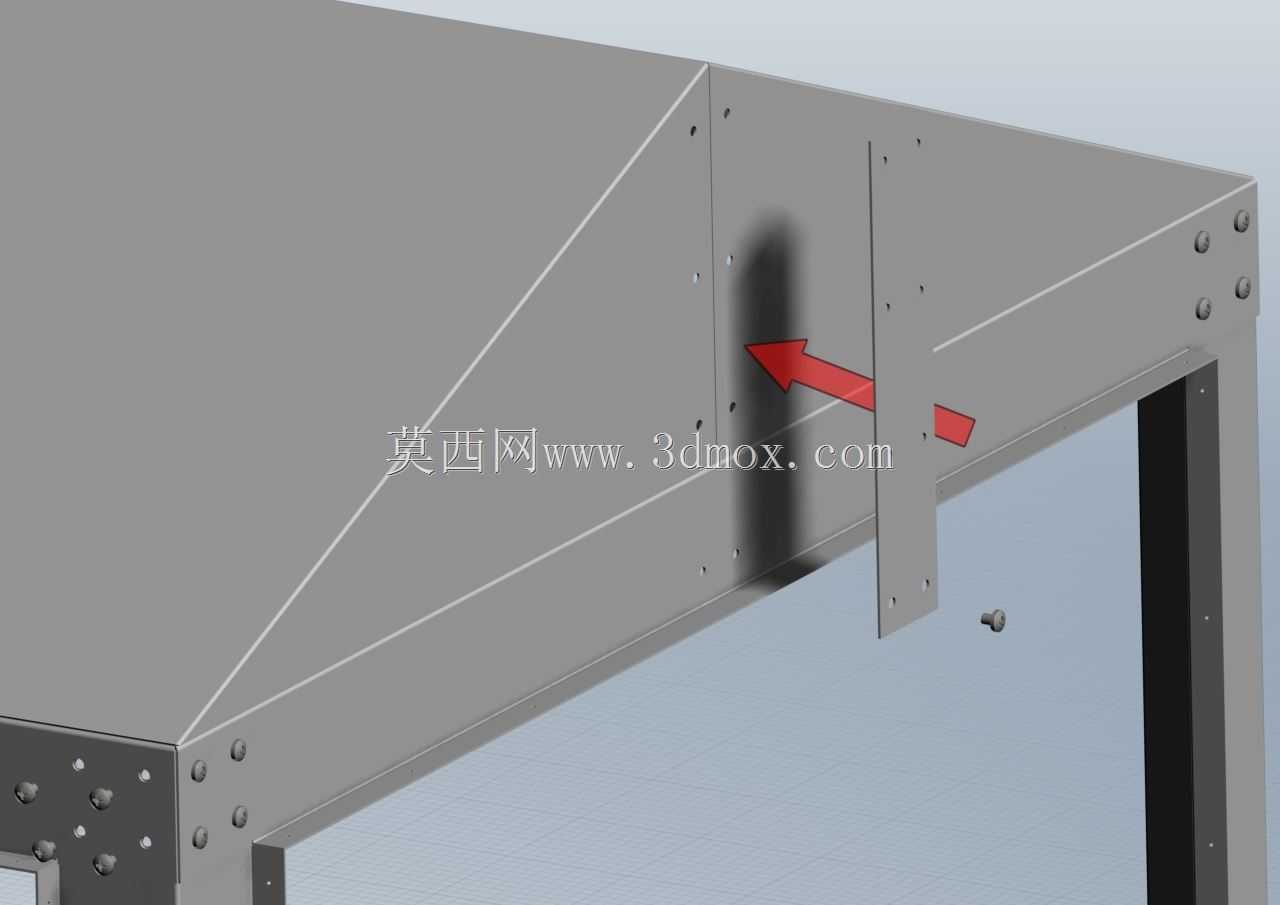

　　避免现场施焊带来的热变形与防火隐患，钣金基体的折弯边做了加厚翻边处理，在不显著增加整体重量的前提下提升截面抗弯模量，螺栓选用标准内六角圆柱头紧固件，沉头孔位保证紧固件安装后端面不突出于装配基准面，避免后续外挂板材安装时出现干涉。在安装边界层面，该节点的两个垂直安装面分别对应公寓框架的横向梁与竖向立柱端面，节点外轮廓尺寸适配常规模块化建筑的方管立柱截面，安装时仅需将两侧型材端面抵靠节点内侧定位面，穿入螺栓后按对角顺序锁紧即可完成转角拼接，节点外侧的平整板面可直接贴合外墙挂板，挂板的固定螺丝可直接锁入板面上预留的小孔位，无需额外在现场型材上钻孔。从载荷传递路径分析，屋面传递下来的竖向载荷通过节点上立面的螺栓组传导至竖向立柱，

　　侧向水平载荷则通过侧立面的螺栓组分散到横向框架梁，多螺栓排布的方式让单点受力大幅降低，即使个别螺栓出现松动，其余紧固件仍可维持节点的整体刚性，板件之间的贴合面做了平面度管控，装配后不存在明显缝隙，可避免长期使用过程中缝隙内积水锈蚀紧固件。这类节点在模块化公寓的批量建造中优势明显，所有零部件均可在工厂内完成预制冲孔、折弯与表面处理，现场仅需使用标准内六角扳手即可完成组装，不需要专业焊接设备与持证焊工，大幅降低顶层施工的高空作业难度，节点的可拆卸特性也方便后期顶层空间改造时，对局部框架进行拆解调整，不会破坏周边型材的主体结构。建模过程中需重点管控折弯件的内R角尺寸，避免折弯处出现应力集中，各孔位的位置度公差需匹配螺栓的装配间隙，转角处的拼合缝需保证均匀一致，紧固件的长度需适配板件叠层总厚度，保证锁紧后螺纹露出长度在合理区间，同时要预留出外挂板材的安装厚度空间，避免螺栓末端突出刮伤外围护层。
