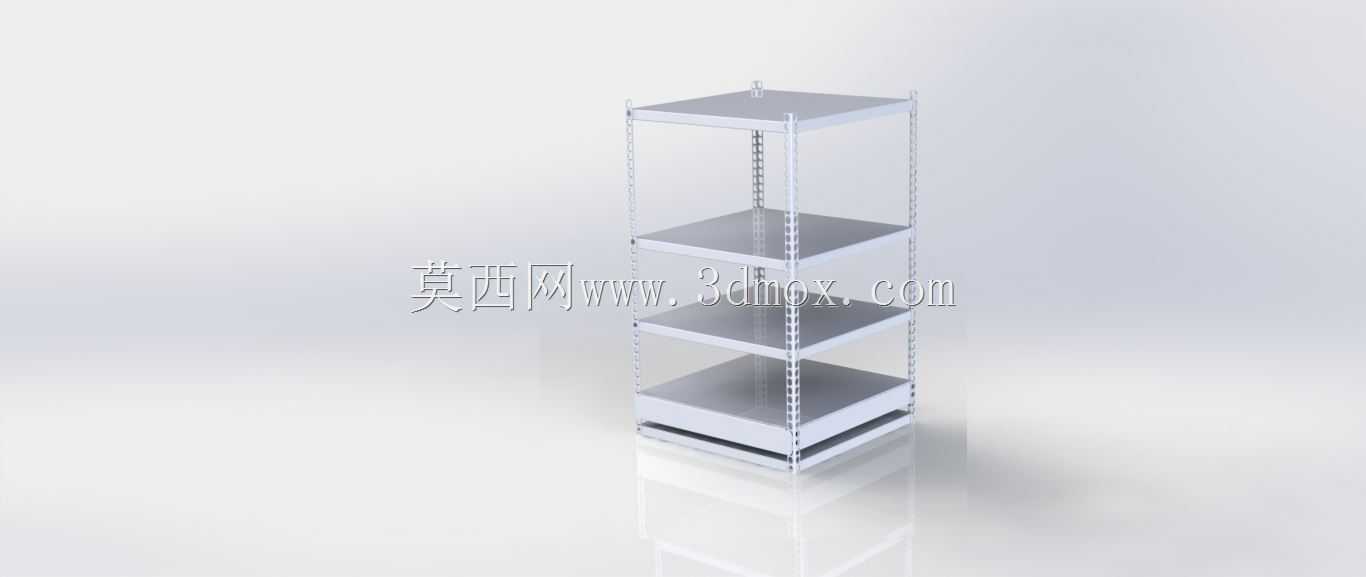

四层立柱式开放式仓储置物钢架结构

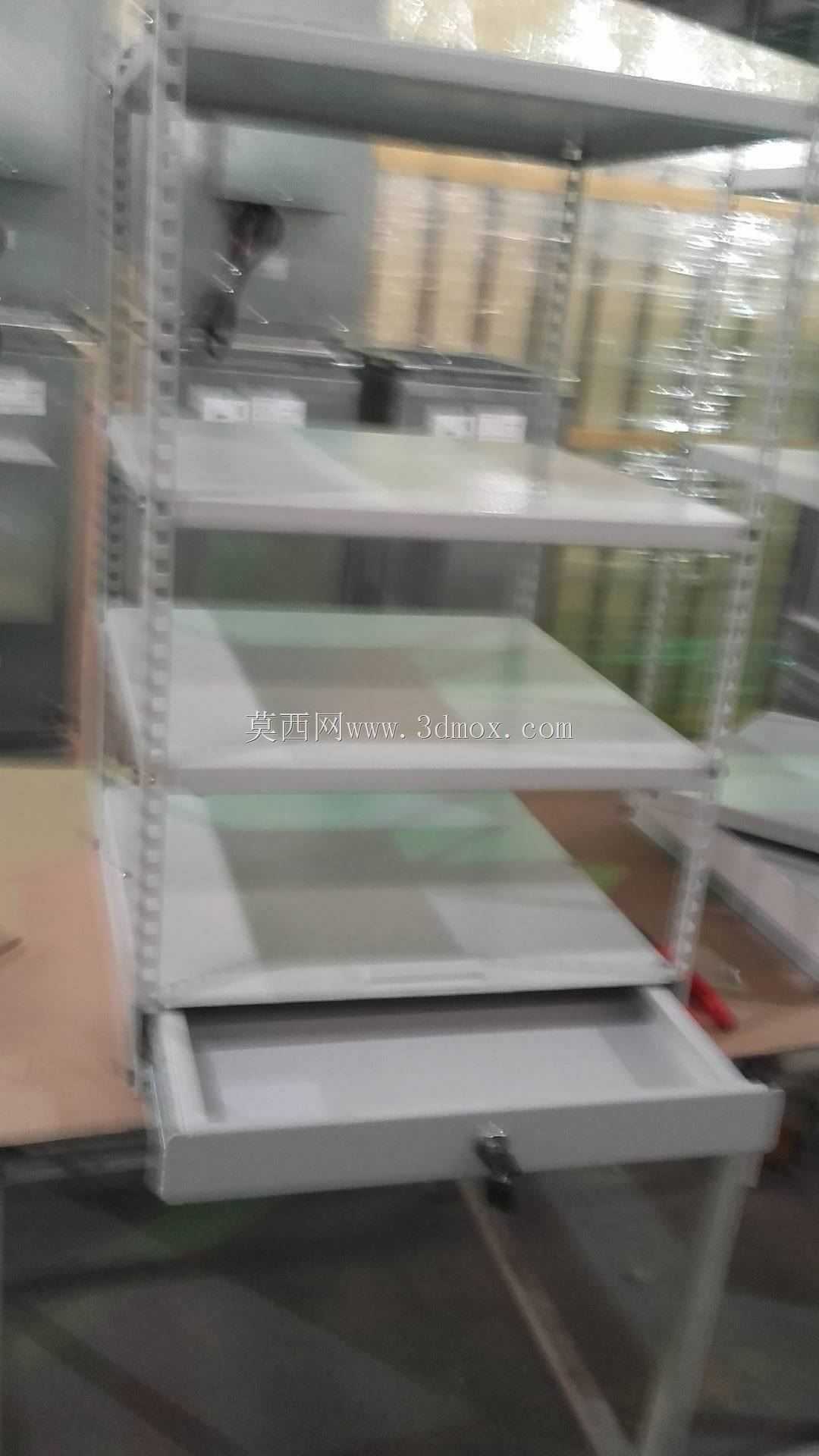

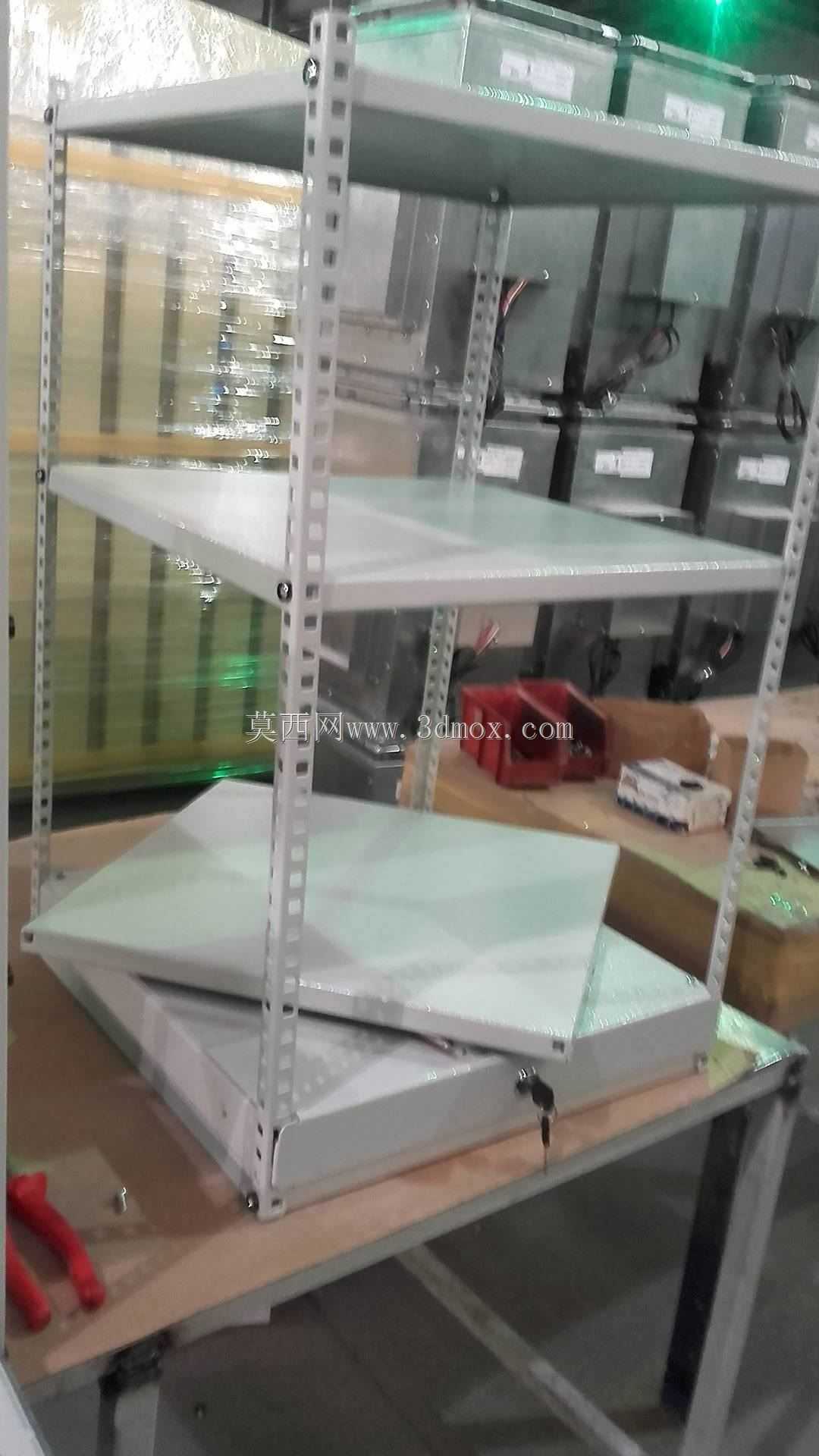

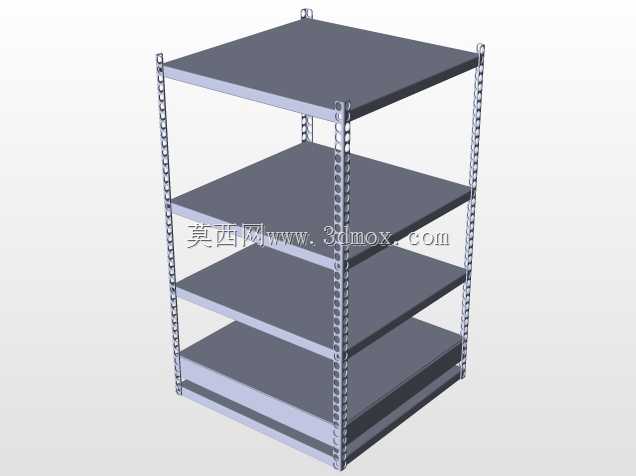

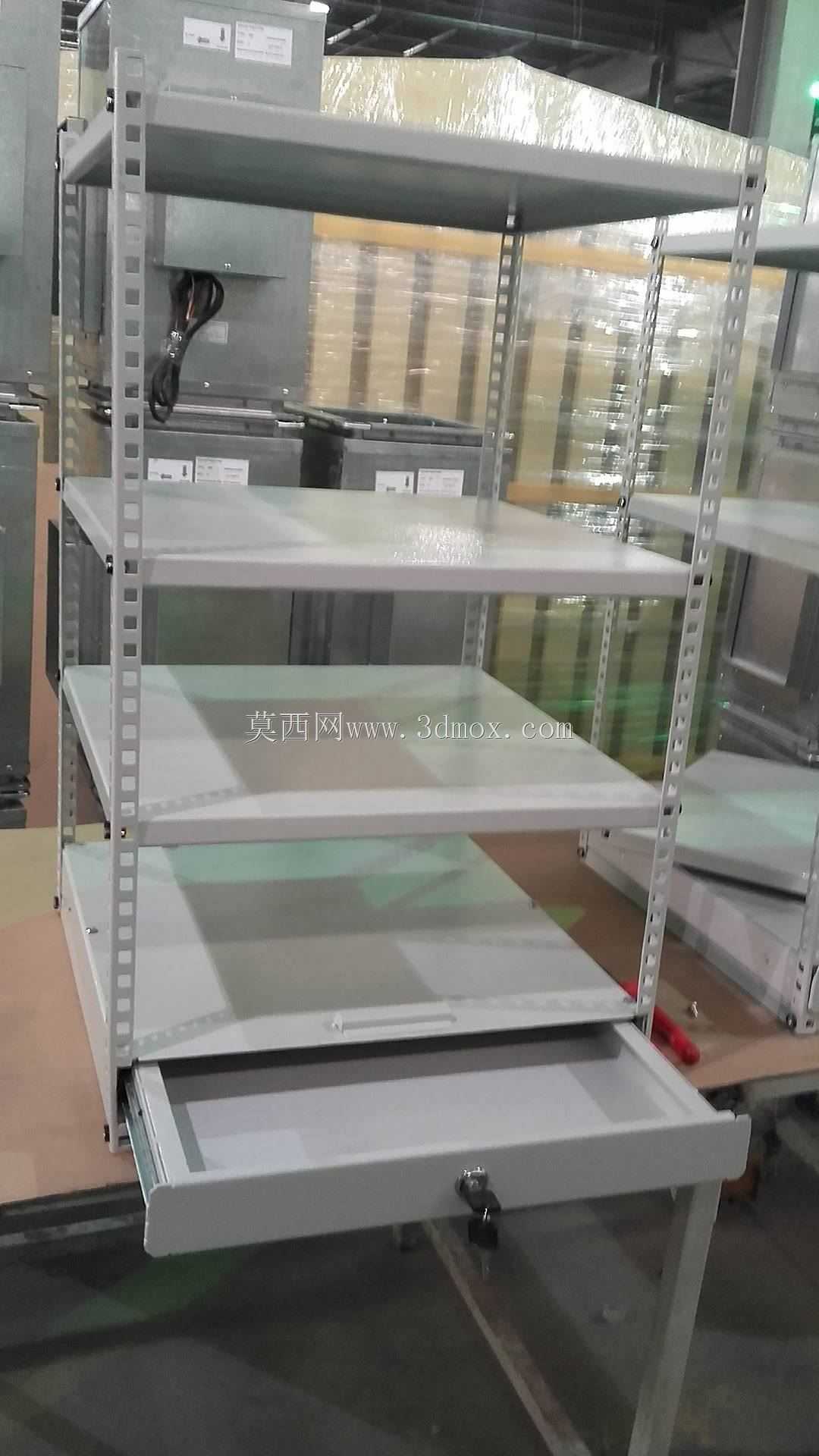

这类开放式钢架结构在生产车间、仓储中转区、实验室耗材存放区都有极高的适配性，没有封闭侧板与柜门的设计，让存取作业时的视线完全无遮挡，作业人员可以从架体任意侧完成物料取放，尤其适合存放周转频率高、需要快速盘点的零散工件、耗材或半成品。从结构设计逻辑来看，整体采用四根等边角钢作为主承重立柱，立柱沿高度方向等距冲压有调节孔位，层板的支撑卡爪可以直接卡入对应孔位，无需额外紧固件就能完成层间距调整，能适配不同高度的存放物品，调整过程不需要借助专用工具，单人即可完成层板位置的变更，适配现场灵活的存放需求。层板采用冷轧钢板一体折弯成型，四边做向下翻边处理，既提升了层板自身的抗弯强度，避免长期承重出现中部下凹变形，翻边结构也能防止放置在层板上的小件物料从边缘滑落，最底层额外增加了一圈加高围边结构，可存放体积偏小、易滚动的零件，避免物料掉落至架体底部与地面的间隙中，减少日常清扫整理的工作量。架体底部做了平整的支撑底座，不需要额外安装脚轮或者固定地脚，直接放置在平整的水泥地面、环氧地坪上即可保持稳定，单组架体的外形宽度控制在600毫米区间，深度在400毫米区间，整体高度在1800毫米左右，这个尺寸边界既保证了成年人站立时可以轻松够到最顶层的存放物品，不会因为架体过高导致顶层空间利用率下降，同时窄体的设计可以沿着车间墙面、设备间隙摆放，不会占用过多的通行通道宽度，多组架体并排摆放时也能保持整齐的视觉效果，适配标准化的车间5S管理要求。在建模过程中，所有的孔位、折弯圆角都按照实际钣金加工的工艺参数做了还原，立柱上的调节孔间距保持统一的25毫米模数，和行业内通用的轻型货架孔位标准保持一致，后续如果需要扩展层板数量、更换损坏的层板配件，都可以直接采购标准件完成替换，不需要单独定制加工。架体的所有棱边都做了去毛刺处理的结构设计，避免安装和使用过程中划伤作业人员，层板和立柱的配合间隙控制在1毫米以内，安装后不会出现层板晃动、移位的问题，每层额定承重可以达到50公斤，完全满足轻型物料的存放需求，整体结构没有多余的装饰性部件，所有结构件都同时承担承重或功能作用，材料利用率高，加工工序简单，适合批量生产加工。
