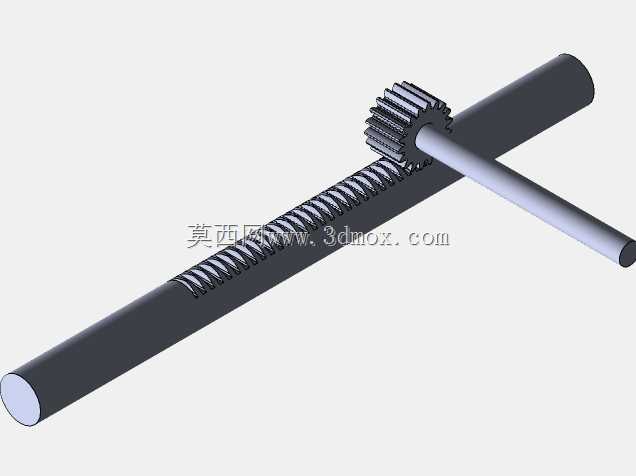

交错轴渐开线齿轮齿条传动结构

这套传动结构采用渐开线齿形设计，适配交错轴传动场景，常见于需要将旋转运动转化为直线往复运动、或是将直线运动转化为旋转运动的设备布局中，比如小型进给机构、调节定位装置、非标自动化设备的直线驱动单元，部分轻工机械的行程调节模块也会用到这类交错布置的传动副，相比平行轴齿轮齿条，它能在不改变动力源安装方向的前提下，完成空间交错的动力传递，节省设备内部的安装空间，适配紧凑的结构布局。设计过程中首先要保证齿形的啮合精度，渐开线齿廓的加工一致性直接影响传动的平稳性，建模时需要严格按照齿廓生成逻辑，完成齿顶圆、齿根圆、分度圆的参数匹配，齿轮与齿条的模数、压力角保持一致，避免出现啮合卡滞、侧隙过大的问题。交错轴布置的核心是确定轴交角，这套结构里齿轮的安装轴与齿条长度方向呈垂直交错状态，齿轮的轴向定位需要预留足够的安装余量，轴段直径要匹配齿轮内孔的配合公差，齿条的安装基准面做了平直化处理，方便安装时打表找正，保证齿条全程的直线度误差控制在传动允许范围内。从安装边界来看，齿条的有效啮合长度决定了直线行程的极限值，设计时要在行程两端预留足够的越程距离，避免齿轮脱出齿条啮合区间；齿轮的齿宽要略大于啮合接触宽度，抵消安装时的轴向窜动带来的啮合偏移，齿轮轴的支撑端要匹配对应的轴承安装位，保证传动过程中齿轮的径向跳动量符合要求。实际应用中，这类传动副的传动效率受啮合接触面积影响，交错轴布置下齿轮与齿条的接触为点接触形式，更适合轻载、中低速的传动场景，不适合大扭矩重载的动力传递，选型时要根据负载大小、运行速度匹配对应的模数与齿宽参数，安装时要保证齿轮与齿条的啮合侧隙处于合理区间，侧隙过小会加剧齿面磨损，侧隙过大会导致传动回程误差增大，影响定位精度。建模过程中对齿根过渡圆角做了优化处理，避免应力集中导致的齿根断裂风险，齿条的两端做了倒角处理，既方便安装时的对位，也能避免齿轮运行到端部时出现撞齿问题。
