直齿圆柱传动齿轮工业机械零件

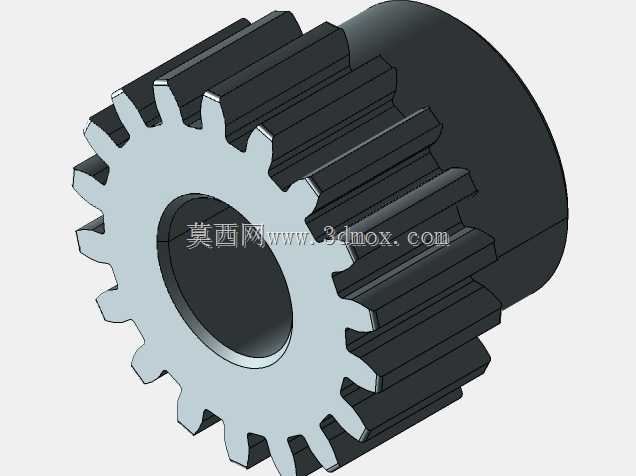

这类直齿圆柱齿轮是机械传动系统里应用最广泛的基础零件之一，日常在小型输送设备的动力端、轻工机械的进给机构、普通机床的辅助传动箱、农用机具的变速单元里都能见到它的身影，核心作用是在平行轴之间传递旋转扭矩，同时按照固定齿数比完成转速匹配，把动力源输出的转速、扭矩调整到执行端需要的参数区间。从结构设计来看，这个齿轮采用了等模数等齿厚的直齿构型，齿向与齿轮轴线完全平行，加工时不需要复杂的螺旋角铣削工序，普通滚齿机即可完成齿形加工，制造成本相较斜齿轮更低，装配时也不需要额外调整轴向啮合间隙，对安装空间的轴向尺寸要求更宽松，很适合对传动平稳性要求中等、载荷没有剧烈冲击的中低速传动场景。齿轮中心设置了贯通式安装轴孔，孔壁可根据装配需求加工键槽，通过平键与传动轴实现周向固定，避免传动过程中齿轮与轴发生相对打滑；齿轮的轮毂部分做了等直径延伸设计，既可以保证与轴的配合长度，提升安装稳定性，也能在齿轮端面留出足够的空间加装轴向挡圈，防止运转过程中出现轴向窜动。齿形部分采用标准渐开线齿廓设计，齿顶做了微小的倒角处理，既可以避免啮合起始阶段的齿顶碰撞，也能减少装配时齿面的磕碰损伤，齿根位置保留了标准的过渡圆角，能有效分散齿根处的弯曲应力，避免长期交变载荷下出现齿根断裂的问题。在实际选型适配时，需要先确认安装轴的直径与中心孔尺寸匹配，同时核对配对齿轮的模数、齿数、压力角参数，保证啮合侧隙处于合理区间，侧隙过小会导致齿面磨损加剧、运转卡滞，侧隙过大则会出现传动回程误差，影响传动精度。安装时要保证两个配对齿轮的轴线平行度在公差允许范围内，齿面啮合接触斑点沿齿高、齿长方向的占比符合装配规范，才能保证齿轮的使用寿命，减少运转过程中的振动和噪音。这类直齿轮没有轴向力，支撑轴的轴承选型不需要额外考虑轴向载荷，可简化支撑结构的设计，降低整套传动机构的整体成本，在很多开式传动、半开式传动场景里，这种结构的齿轮维护也更方便，齿面出现磨损后拆卸更换的流程十分简便，不需要拆解过多周边关联部件。
