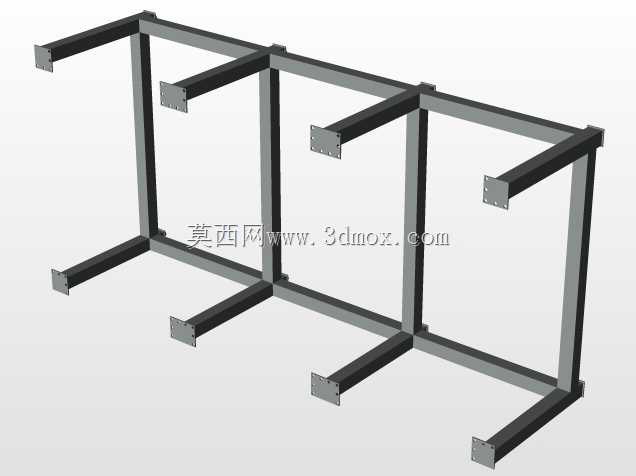

58*118晶圆厂机架支腿套件结构

该结构件应用于半导体晶圆生产厂区的厂务配套模块安装场景，主要承担晶圆厂模块化功能单元的承载支撑作用，适配厂区内洁净生产环境下的模块化布局需求，可直接与对应规格的晶圆厂模块主体完成对接安装，为上层功能模块提供稳定的底部支撑与安装基准。整套支腿套件采用对称式排布设计，整体框架由标准型材拼接而成，横向与纵向的型材通过端部带安装孔的连接法兰完成组接，所有连接点位均预留标准螺栓安装位，可在现场完成快速装配，无需额外焊接作业，适配洁净车间内无动火作业的施工要求。支腿的外伸段端部均设置带阵列安装孔的连接法兰，法兰面的孔位按照对应模块的安装基准做了统一公差匹配，安装时可直接与模块底部的预装连接板对位锁紧，消除现场配打孔的工序，缩短现场安装的调试周期。从安装边界来看，整套支架适配的模块安装尺寸为58*118规格，支腿的排布间距完全匹配对应模块的底部安装点位，横向支撑梁的跨度经过受力校核，可承受模块满载状态下的静载荷，同时支腿底部的连接法兰可与地面预埋的安装基座固定，保障整套结构在长期运行过程中不会出现偏移、晃动问题。设计过程中充分考虑了晶圆厂洁净车间的使用要求，所有型材的拼接缝隙均做了平齐处理，不存在积尘死角，型材表面可根据车间要求做阳极氧化或者喷塑处理，满足洁净室的易清洁、不产尘要求。支腿的高度设置预留了一定的调节余量，可配合现场的调平脚垫完成整体水平度校准，抵消地面施工带来的平整度误差，保障上层模块的安装水平度满足工艺运行要求。整套结构没有多余的冗余设计，所有型材的选型均按照实际承载需求做了轻量化优化，在满足结构强度的前提下尽可能降低自身重量，方便现场的搬运与组装作业，同时框架的镂空结构也方便后续厂区管线的布设，管线可直接从框架的中空区域穿过，无需额外做管线支架，压缩厂务配套的整体施工成本。
