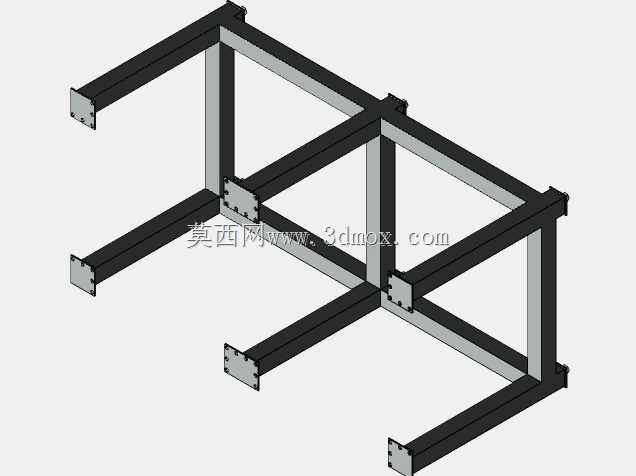

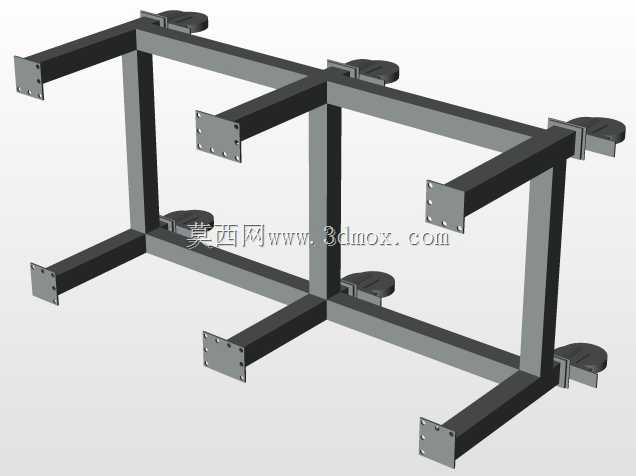

制块设备用36×72规格机架支腿套件

在制块生产的车间现场，这类机架支腿套件是承载整套制块作业台面的核心支撑部件，直接决定了上部作业工位的运行稳定性与长期承重可靠性。设计之初首先要匹配36英寸×72英寸的标准制块机安装台面，所有型材的排布完全围绕上部设备的载荷分布做优化，跨距设置避开了上部设备的出料、传动部件安装位，不会出现安装干涉问题。从结构形式来看，整套支腿采用矩形空心型钢作为主体承载构件，相比角钢结构拥有更好的抗扭、抗弯性能，在长期承受交变载荷的生产场景下，不容易出现支撑腿变形、台面倾斜的问题。各支腿之间的横向连接梁采用螺栓拼接的方式，没有采用满焊固定的结构，一方面是方便运输过程中的拆分打包，减少运输体积，另一方面在车间现场安装时，可根据地面的实际平整度做微量的位置调整，降低对安装地面的平整度要求。每根支腿的底端都预留了带安装孔的端板，可直接通过膨胀螺栓与混凝土地面做刚性固定，避免设备运行过程中出现整体移位、晃动的问题；支腿与上部横梁的连接位置都加设了带加强筋的连接角件，螺栓孔位做了长圆孔设计，安装时可微调横梁的水平度，抵消型材加工过程中产生的微小尺寸误差。从安装边界来看，整套支腿组装完成后，外围轮廓完全匹配上部36×72台面的外沿尺寸，不会额外占用车间的通道空间，支腿的净空高度预留了足够的下部操作空间，方便操作人员清理台面掉落的料渣、检修下部的接料输送部件。在实际生产场景中，这类支撑结构不需要做额外的二次加工，所有连接孔位都在型材加工阶段一次性完成，现场安装只需要配合扭矩扳手按规定力矩锁紧螺栓即可，不需要配备焊接设备，大幅缩短了现场安装的周期，也避免了现场焊接带来的焊渣飞溅、防腐层破坏等问题。型材表面做了喷塑处理，在制块车间多粉尘、偶尔有浆料飞溅的环境下，不容易出现锈蚀掉漆的问题，日常清理只需要用高压气枪吹扫即可，维护成本极低。结构受力计算阶段，已经考虑了制块作业时的振动载荷、物料堆积的静载荷，单根支腿的承载冗余量达到额定载荷的2.5倍，即使出现上部物料短时堆积超载的情况，也不会出现支撑结构失稳的问题。横向连接梁的排布位置避开了操作人员的站立作业区，不会出现磕碰腿部的问题，符合车间作业的人机工程要求。
