磨床侧装三十二位TTS刀架机架结构

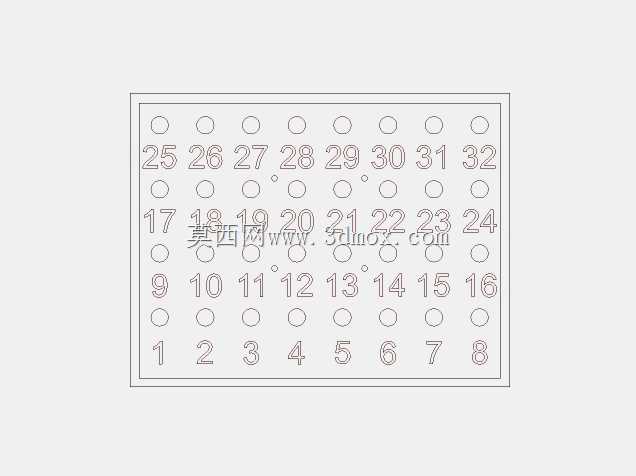

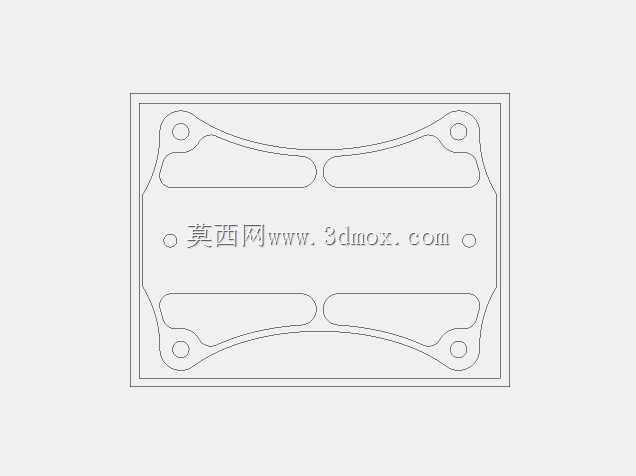

在精密磨削加工的车间场景里，磨床的刀具管理一直是影响换刀效率、工位整洁度的关键环节，这款侧装式刀架机架，就是针对磨床工位刀具收纳、适配自动换刀链路的实用结构。从实际安装逻辑来看，它不需要占用磨床工作台的有效加工面积，而是通过配套的旋转支架转接，固定在磨床机身侧面的ATC安装孔位上，安装时需要核对机侧孔位的中心距与支架连接端的配合公差，确保机架安装后整体平面与磨床主轴换刀位的平行度偏差控制在合理范围内，避免换刀过程中出现卡滞、对位偏差的问题。机架整体采用矩阵式工位排布，一共设置了32个独立的刀位，每个刀位的孔径与TTS标准刀柄的夹持外径匹配，刀位之间的间距经过反复校核，既保证相邻刀柄装入后不会出现干涉碰撞，也尽可能压缩了机架的整体外形尺寸，不会在磨床侧方形成过大的外伸量，避免操作人员上下料、清理工位时发生磕碰。从设计思路上，这款机架没有采用复杂的钣金焊接结构，而是选用3/8英寸规格的右舷塑料作为加工基材，这类材料本身具备足够的结构强度支撑TTS刀柄的重量，同时加工难度低、成型后表面无毛刺，不会刮伤刀柄的夹持表面，长期使用也不会出现锈蚀掉屑的问题，适配磨床加工区域多切削液、多金属粉尘的使用环境。每个刀位的位置都做了清晰的数字标识，从1到32按行列排布，操作人员可以根据加工工序的刀具使用顺序，提前将对应刀柄放置在预设刀位上，配合磨床的ATC换刀逻辑，能够大幅缩短换刀时的刀具查找、对位时间。在实际使用场景中，这类侧装刀架尤其适配小批量多工序的磨削加工任务，不需要额外配置落地式刀具架，节省车间工位面积的同时，刀具始终处于机床换刀机构的作业覆盖范围内，换刀路径更短，也能避免刀具在工位间转运时出现磕碰、沾染杂物的问题。机架与旋转支架的连接部位做了适配结构，安装后可以根据操作人员的作业习惯、换刀机构的运动轨迹，微调机架的倾斜角度，确保每个刀位的刀柄都能处于最便于抓取、对位的姿态。刀位的孔深也经过匹配设计，刀柄装入后不会出现过松滑落、过紧取放困难的问题，孔位底部预留了微小的排屑间隙，日常清理时落入孔内的金属碎屑、切削液残留可以顺着间隙排出，不会长期堆积在孔内造成刀柄装入不到位的问题。
