龙门式板材加工定心辊组结构

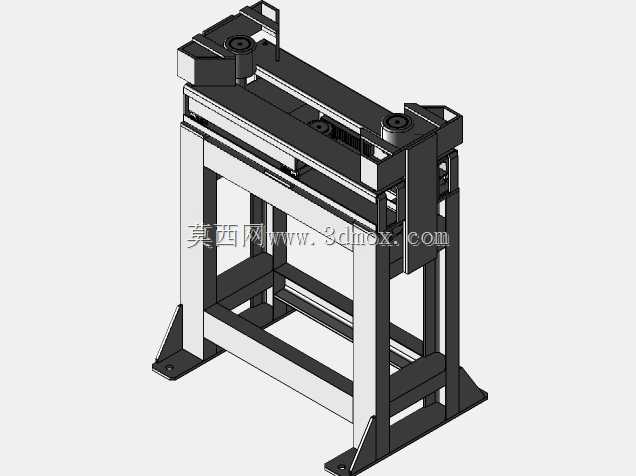

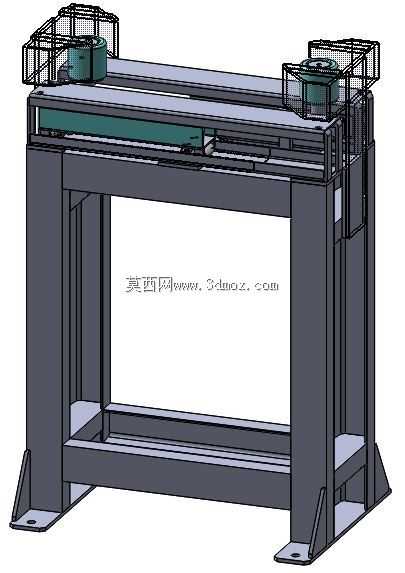

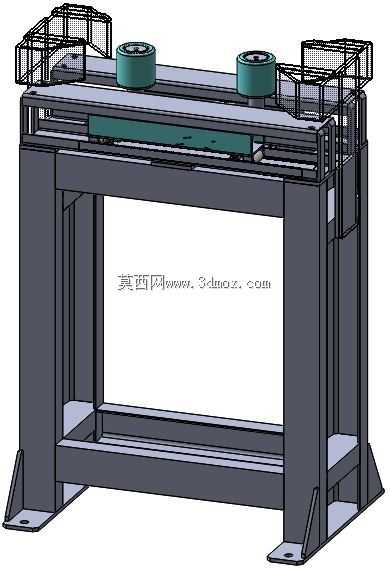

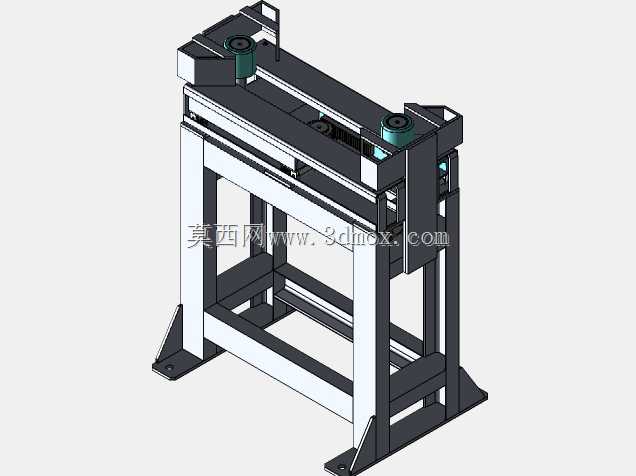

这套定心辊结构主要适配金属板材拉伸弯曲类加工产线的进料对中工位，在卷材开平、板料精整、钣金成型这类连续加工场景中，负责在板料进入核心加工工位前完成位置纠偏，避免板料走偏导致的成型尺寸超差、边部废料率升高问题，是整条产线进料段保障加工精度的核心功能单元。整体采用龙门式框架作为承载主体，框架底部设置带安装孔的地脚支脚，可直接通过膨胀螺栓固定在车间混凝土地基上，安装时需保证框架上平面的水平度公差控制在0.2mm/m以内，避免后续辊系运行出现卡滞、偏磨问题；框架两侧立柱采用厚钢板拼焊结构，内部设置加强筋提升整体刚性，可承受板料对中过程中产生的侧向冲击力，不会出现框架形变影响对中精度的情况。顶部的两组压辊采用对称布置结构，动力传递依靠齿轮齿条副实现同步动作，相比传统的连杆同步结构，齿轮齿条的传动间隙更小，两侧压辊的同步位移精度可控制在0.15mm以内，能保证不同宽度的板料都能被对中到产线中心位置；压辊的升降支撑采用气缸作为执行元件，气缸的浮动接头可抵消安装过程中的同轴度误差，同时气压传动的软接触特性可避免压辊下压时对板料表面造成压痕，适配表面质量要求较高的冷轧板、覆膜板加工场景。设计过程中优先考虑了维护便利性，压辊组件采用快拆式安装结构，更换磨损辊面时无需拆解整个顶部框架，仅需拆除侧端的定位销即可抽出辊轴，大幅缩短产线停机维护时间；两侧的齿轮齿条副设置了可拆卸的防护外罩，可阻挡加工过程中产生的金属碎屑、粉尘进入啮合面，减少齿面异常磨损，延长传动部件的使用寿命。框架内部预留了足够的过料空间，可适配厚度0.5-6mm、宽度最大1600mm的各类金属板料，进料方向的导向面做了圆弧倒角处理，避免板料进料时刮蹭边部；顶部的气缸安装座设置了长条形调节孔，可根据实际加工板料的厚度范围调整压辊的初始下压行程，适配不同规格产品的加工需求，无需额外更换安装配件。
