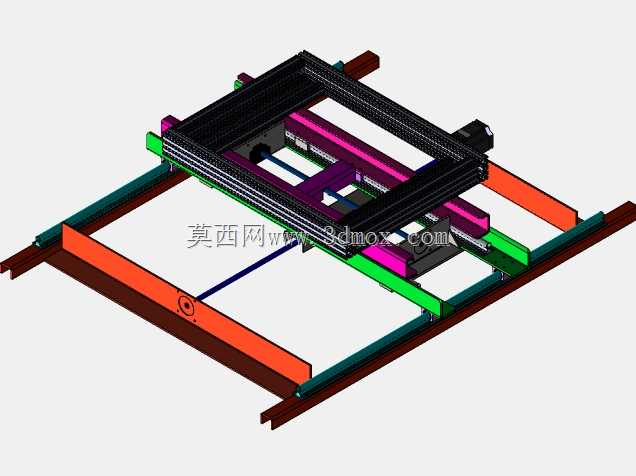

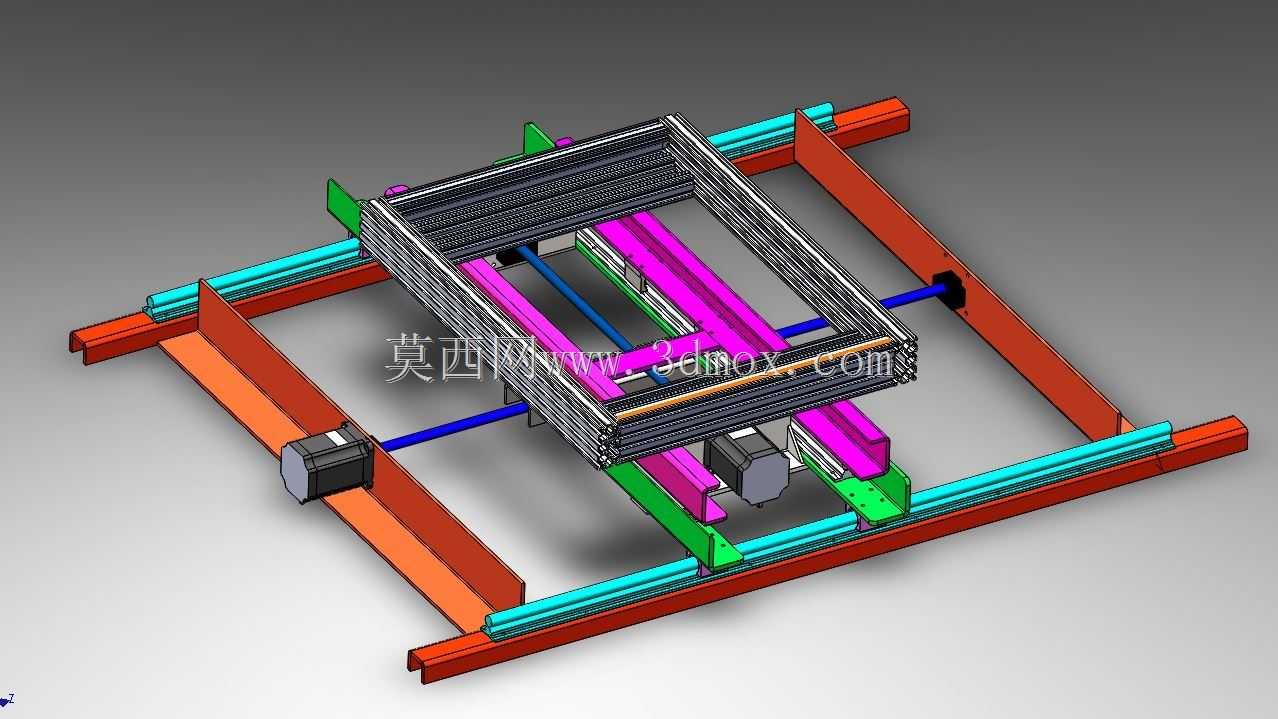

重型双自由度XY轴数控运动底座结构

这款双自由度运动底座主要面向小型精密加工、点位搬运类设备的主机配套场景，可直接作为桌面级CNC雕刻加工、小型点胶涂覆、视觉检测工位的核心运动载体，也可适配到非标自动化生产线的工件移位工位，承担平面范围内的精准位移输出功能。整套机构采用框架式承载布局，底座主支撑选用标准工业铝型材搭配钢制安装角件拼接，在保证整体结构刚性的同时，大幅降低了单件加工成本，型材自带的T型安装槽可灵活适配不同规格的工作台面、加工主轴或者末端执行机构，无需额外打孔改制，现场安装调整效率更高。

设计阶段优先考虑了运动稳定性需求，刻意将驱动组件、传动组件的安装位置下沉到底座框架下部，有效压低整套机构的整体重心，减少高速往复运动过程中的倾覆力矩，即使在较高进给速度下也能保持较低的振动幅值，避免运动惯性带来的定位偏差。X、Y两个运动轴均采用线性导轨作为导向元件，导轨副预压量调整到适中区间，既消除了传动间隙，又不会因为预紧力过大增加驱动负载；传动端选用大导程滚珠丝杠搭配锁紧螺母，丝杠两端采用固定支撑结构安装，可抵消高速运转时的丝杠热伸长量，保证长行程下的定位精度保持性。

驱动单元选用闭环伺服电机直连丝杠输入端，省去了同步带传动带来的回程误差，电机安装座采用一体化钢制结构，直接固定在底座支撑梁上，可承受电机频繁正反转带来的冲击载荷。两个运动轴的行程范围可根据实际安装需求调整导轨与丝杠的长度，安装边界预留了足够的走线空间，拖链可直接嵌入框架侧边的安装槽内，避免运动过程中线缆拖拽干涉。整套机构的承载面位于框架中部，负载重心始终落在导轨支撑跨距范围内，不会出现偏载导致的导轨异常磨损，适配负载重量在几十公斤级的加工或搬运场景时，无需额外加强支撑结构。

从结构细节来看，运动滑台采用钢板折弯拼接成型，安装面经过铣削加工保证平面度，所有传动部件的安装基准面统一在一次装夹下加工完成，可有效降低装配时的校准难度，普通装配人员按照工艺指引即可完成整套机构的组装调试，不需要专用的校准工装。导轨、丝杠的润滑注油点都预留了外接油嘴的位置，日常维护时不需要拆解外部护罩即可完成润滑保养，降低了设备长期使用的维护成本。
