海上石油钻井作业平台结构设计

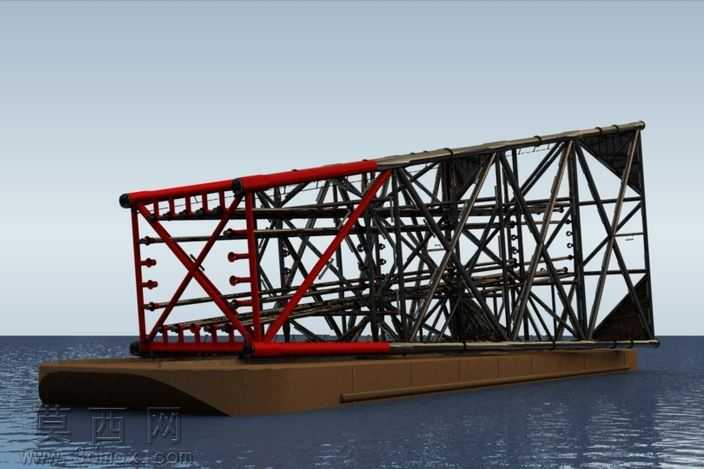

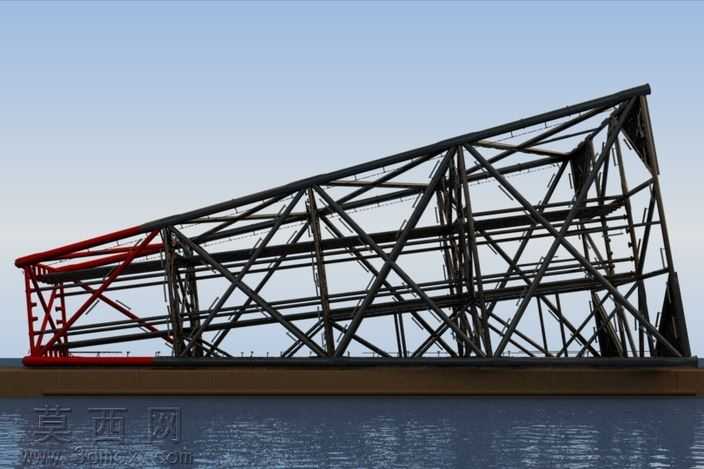

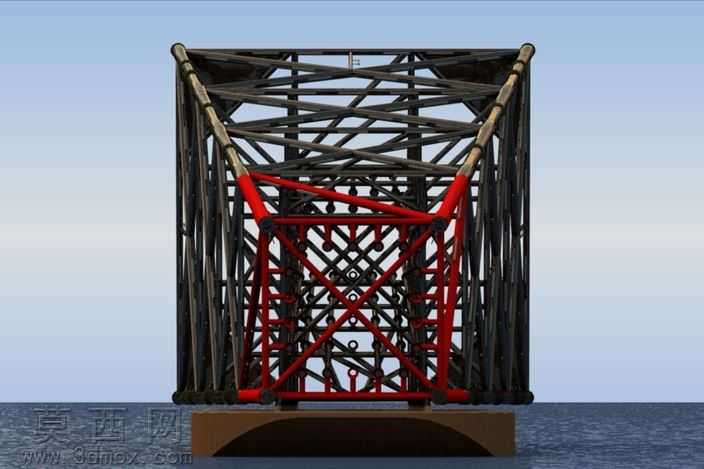

本作品为适配近海石油勘探作业的浮式钻井承载平台三维建模成果，建模过程中以实际海上作业工况的载荷需求为核心设计依据，首先完成底部浮体基座的结构搭建：采用大长宽比的箱型浮体构型，通过三维软件的曲面建模功能勾勒浮体的流线型舷侧轮廓，降低航行与驻留状态下的水流阻力，浮体内部通过横向、纵向的分隔舱室结构划分提升整体抗沉性能，建模时对舱壁的连接节点做了圆角过渡处理，避免应力集中问题。上部承载结构采用空间桁架式设计，以不同管径的型钢构件作为主承力杆件，通过三维软件的焊件模块自动生成杆件间的相贯线切口，精准还原实际焊接装配的结构形态，主桁架沿平台长度方向布置多组交叉斜撑，形成稳定的三角承力单元，可有效抵御海上风浪带来的横向、纵向载荷冲击。平台上部设置红色的管排架结构，用于排布钻井作业所需的泥浆管线、液压管线与电缆通道，管排架通过等距布置的竖向支撑与主桁架连接，建模时对管线的固定卡扣、支撑座的连接结构做了精细化还原，确保结构细节符合工程实际。渲染阶段采用分层材质赋予方案：底部浮体设置为带防滑纹理的深棕色船用钢材材质，添加轻微的海水侵蚀旧化效果提升真实感；主桁架结构采用深灰色工业防锈漆材质，还原钢结构表面的哑光金属质感；上部管排架采用高饱和度的红色安全防护漆材质，与深色桁架形成清晰的视觉区分，便于识别作业管线区域。场景搭建上添加了海面环境与天光照明系统，通过调整水面反射参数、环境光遮蔽强度，模拟出晴天近海环境下平台浮于水面的真实视觉效果，整体模型完整还原了浮式钻井平台的承载结构逻辑，可用于海洋石油装备的结构展示、作业场景模拟等用途，各部件的连接关系、尺寸比例均参照实际工程装备的设计规范设置，确保结构合理性与视觉还原度。
