船用原油处理气引导立式塔设备

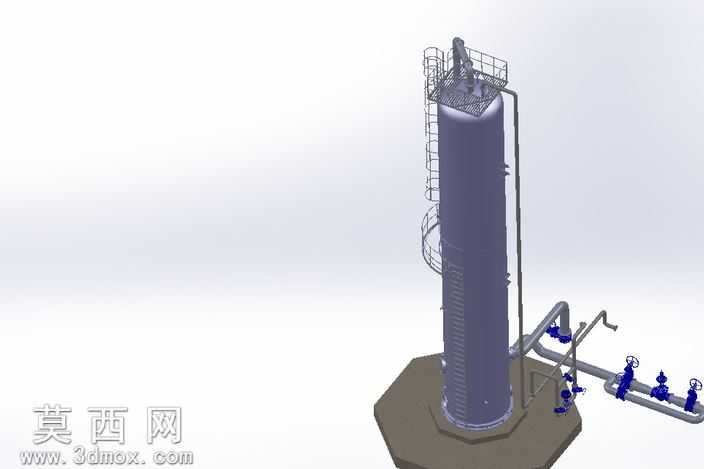

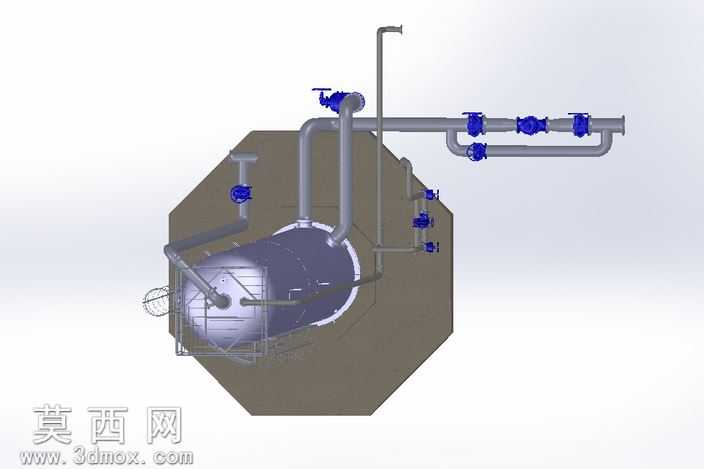

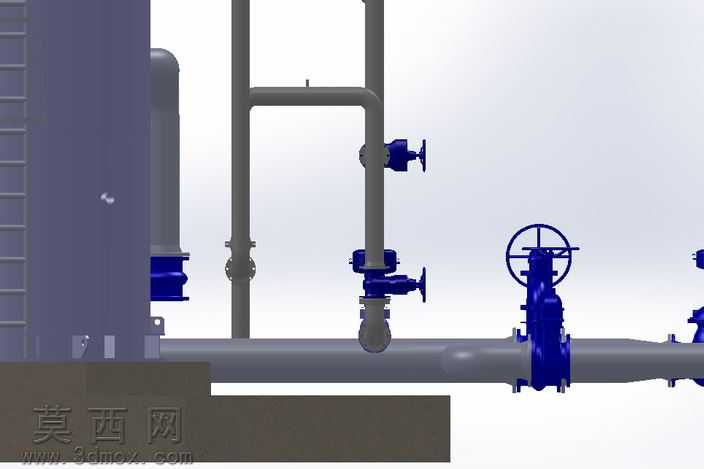

本模型为船用原油处理阶段配套的气引导立式塔设备，采用三维建模软件完成全参数化构建，完整还原了设备的整体结构与附属配套部件。建模过程中首先以立式圆柱塔体为核心基准，通过拉伸、抽壳等基础特征命令构建塔体的主体薄壁结构，严格匹配工业立式塔器的径高比例，保证结构视觉上的真实合理性。塔体外部附属结构采用分步建模方式完成：环绕塔体的直爬梯与环形护笼通过阵列、扫掠命令生成，爬梯踏步间距、护笼栏杆间隙均参照船用设备安全规范设置；塔顶操作平台采用框架结构建模，搭配防滑格栅板面与周边安全护栏，还原高空操作区域的防护结构；塔侧垂直布置的连通管道通过扫掠、布尔运算完成路径构建，管道与塔体的连接部位做了法兰衔接的细节处理，还原工业管道的安装连接逻辑。塔底配套的管路系统完整还原了原油输送支路结构，管路上的多个阀门采用独立零件建模后装配到位，阀门的手轮、阀体、密封端盖结构均做了细节刻画，清晰呈现阀门的操作结构与安装位置。模型渲染阶段采用哑光金属材质模拟塔体的碳钢涂装质感，管道部分采用亮面金属材质区分流体输送部件，阀门手轮采用深色工程塑料材质做色彩区分，底座采用混凝土哑光材质还原设备安装基座的厚重质感，整体渲染光线采用柔和顶光搭配侧方补光，清晰呈现塔体侧面爬梯、管道的结构层次，避免结构阴影遮挡关键细节。设计思路围绕船用原油处理三阶段的气液分离引导需求展开，整体结构紧凑适配船舶舱内有限安装空间，塔体与管路的连接位置均做了加强结构处理，适配船舶航行过程中的晃动工况，附属操作部件的位置设置符合现场操作的人机工程要求，爬梯与平台的布局方便运维人员登顶开展检修作业，底部阀门组的排布预留了充足的操作空间，方便现场人员开展阀门启闭、管路检修等操作。模型完整保留了各部件的装配关系，可直接用于船用油气处理系统的布局演示、结构教学以及方案展示使用。
